Gaufrette de carbure de silicium
Created with Pixso.

Systèmes d'épitaxie SiC et de MOCVD pour le processus CVD

Systèmes d'épitaxie SiC et de MOCVD pour le processus CVD

Nom De Marque: ZMSH
MOQ: 1
Prix: by case
Détails De L'emballage: cartons personnalisés
Conditions De Paiement: T/T
Les informations détaillées
Lieu d'origine:
Chine
Grade:
Pas de diplôme, pas de diplôme, pas de diplôme.
Résistance 4H-N:
00,015 à 0,028 Ω•cm
Résistance 4/6H-SI:
≥ 1E7 Ω·cm
Le premier appartement:
{10-10} ± 5,0° ou forme ronde
TTV/Bow/Warp:
≤10μm /≤10μm /≤15μm
Rugosité:
Ra≤1 nm polonais / Ra≤0,5 nm CMP
Capacité d'approvisionnement:
Par cas
Mettre en évidence:

Wafer simulé SiC pour le procédé CVD

,

Wafer EPI SiC pour les systèmes MOCVD

,

Wafer épitaxy au carbure de silicium

Description de produit

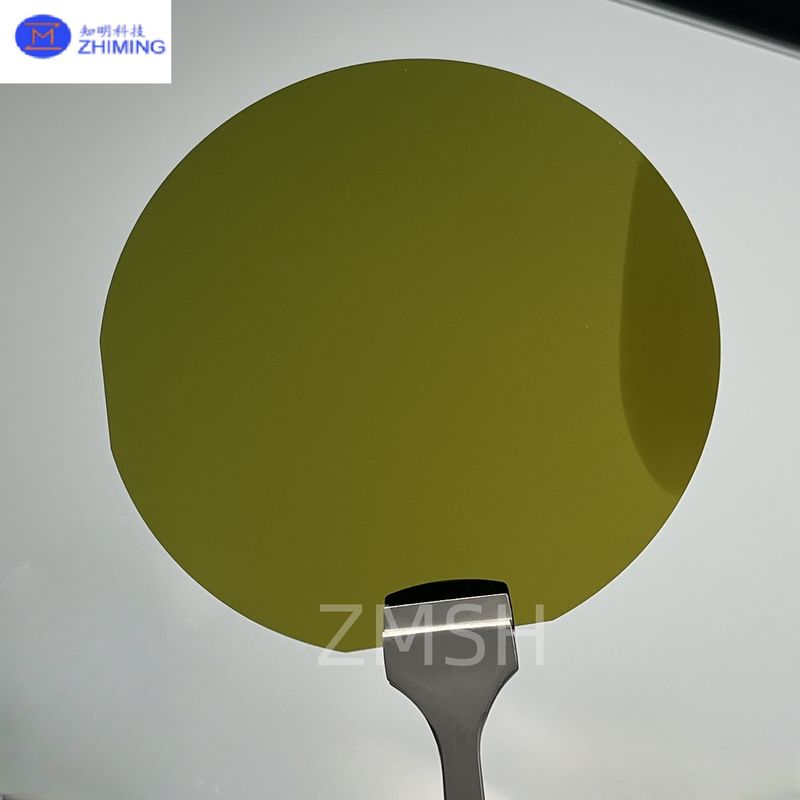

Vue d'ensemble de la plaque épitaxienne SiC

Les plaquettes épitaxiennes en SiC sont désormais devenues le facteur de forme le plus avancé de l'industrie SiC.Les plaquettes épitaxales en SiC offrent des possibilités inégalées d'accroître la production de dispositifs de puissance tout en réduisant le coût par dispositif.



Alors que la demande pour les véhicules électriques, les énergies renouvelables et l'électronique de puissance industrielle continue d'augmenter à l'échelle mondiale, les plaquettes permettent une nouvelle génération de MOSFET SiC, diodes,et modules d'alimentation intégrés avec un débit plus élevé, un meilleur rendement et des coûts de fabrication plus faibles.

Grâce à leurs propriétés de large bande passante, à leur haute conductivité thermique et à leur tension de rupture exceptionnelle, les plaquettes SiC débloquent de nouveaux niveaux de performance et d'efficacité dans l'électronique de puissance avancée.



Systèmes d'épitaxie SiC et de MOCVD pour le processus CVD 0Systèmes d'épitaxie SiC et de MOCVD pour le processus CVD 1






Comment sont fabriquées les plaquettes épitaxiennes en SiC



La fabrication de plaquettes épitaxales de SiC nécessite des réacteurs CVD de nouvelle génération, un contrôle précis de la croissance des cristaux et une technologie de substrat ultra-plat:

  1. Fabrication de substrats
    Les substrats monocristallins de SiC sont produits par des techniques de sublimation à haute température et ensuite polies jusqu'à une rugosité inférieure à un nanomètre.

  2. Croissance épitaxienne des MTC
    Les outils CVD avancés à grande échelle fonctionnent à ~ 1600 °C pour déposer des couches épitaxiales de SiC de haute qualité sur les substrats 8 ̊, avec un débit de gaz et une uniformité de température optimisés pour gérer la plus grande surface.

  3. Dopage sur mesure
    Les profils de dopage de type N ou de type P sont créés avec une grande uniformité sur l'ensemble de la plaque de 300 mm.

  4. Métrologie de précision
    Le contrôle de l'uniformité, la surveillance des défauts de cristal et la gestion des processus in situ assurent la cohérence du centre de la gaufre au bord.

  5. Assurance de la qualité complète
    Chaque plaquette est validée par:

    • AFM, Raman et XRD

    • Cartographie des défauts des plaquettes complètes

    • Analyse de la rugosité de surface et de la déformation

    • Mesures des propriétés électriques


Les spécifications

  Grade   8 pouces de type SiCSubstrate
1 Polytypes - Je ne sais pas. 4HSiC
2 ConductivitéTypes - Je ne sais pas. N
3 Diamètre mm 2000,00 ± 0,5 mm
4 Épaisseur Je ne sais pas. 700 ± 50 μm
5 Axe d'orientation de la surface cristalline degré 40,0° vers ± 0,5°
6 En hauteur mm 1 à 1,25 mm
7 L'orientation au créneau degré ± 5°
8 Résistance (en moyenne) En mm N.A.
9 TTV Je ne sais pas. N.A.
10 VTT Je ne sais pas. N.A.
11 Faites une fleur. Je ne sais pas. N.A.
12 La distorsion. Je ne sais pas. N.A.
13 MPD en cm-2 N.A.
14 TSD en cm-2 N.A.
15 BPD en cm-2 N.A.
16 TED en cm-2 N.A.
17 DPE en cm-2 N.A.
18 Les types étrangers - Je ne sais pas. N.A.
19 SF (BSF) (grille de 2x2 mm) % N.A.
20 La taille de la grille est de 2x2 mm. % N.A.
21 NominalEdgeExclusion mm N.A.
22 Des rayures visuelles - Je ne sais pas. N.A.
23 Longueur cumulée des rayures ((SiSurface) mm N.A.
24 SiFace - Je ne sais pas. CMPolisé
25 CFace - Je ne sais pas. CMPolisé
26 Roughness de surface (Siface) Nm N.A.
27 Roughness de surface (surface) Nm N.A.
28 marquage au laser - Je ne sais pas. C-Face, au-dessus de Notch
29 Je ne sais pas si c'est vrai. - Je ne sais pas. N.A.
30 Plaques hexagonales - Je ne sais pas. N.A.
31 Les fissures - Je ne sais pas. N.A.
32 Particule ((≥ 0,3um) - Je ne sais pas. N.A.
33 Zone de contamination (points) - Je ne sais pas. Aucun:les deux faces
34 Métaux résiduelsContamination ((ICP-MS) Atome/cm2 N.A.
35 Profil de bord - Je ne sais pas. Ça va.
36 Emballage - Je ne sais pas. Container à plaquette multiple ou à plaquette unique






Applications

 Les plaquettes épitaxales SiC permettent la production en série de dispositifs de puissance fiables dans des secteurs tels que:

  • Véhicules électriques (VE)
    Invertisseurs de traction, chargeurs embarqués et convertisseurs CC/CC.

  • Énergie renouvelable
    Des onduleurs solaires, des convertisseurs d'énergie éolienne.

  • Les moteurs industriels
    Des moteurs efficaces, des servos.

  • Infrastructure 5G/RF
    Amplificateurs de puissance et commutateurs RF.

  • Produits électroniques de consommation
    Des sources d'alimentation compactes et efficaces.


Questions fréquemment posées

1Quel est l'avantage des plaquettes 8 ̊ SiC?
Ils réduisent considérablement le coût de production par puce grâce à l'augmentation de la surface des plaquettes et du rendement du procédé.



2Quelle est la maturité de la production de SiC 8?
L'entreprise est en train d'entrer dans la production pilote avec des leaders de l'industrie sélectionnés.



3Le dopage et l'épaisseur peuvent-ils être personnalisés?
Oui, la personnalisation complète du profil de dopage et de l'épaisseur d'épinephrine est disponible.



4Les usines existantes sont-elles compatibles avec les plaquettes 8 ̊ SiC?
Des améliorations mineures de l'équipement sont nécessaires pour une compatibilité complète 8 ̊.



5Quel est le délai de livraison typique?
6 à 10 semaines pour les commandes initiales; plus courte pour les volumes répétés.



6Quels sont les secteurs qui adopteront le plus rapidement le SiC?
secteurs de l'automobile, des énergies renouvelables et des infrastructures de réseau.
