Aperçu du produit

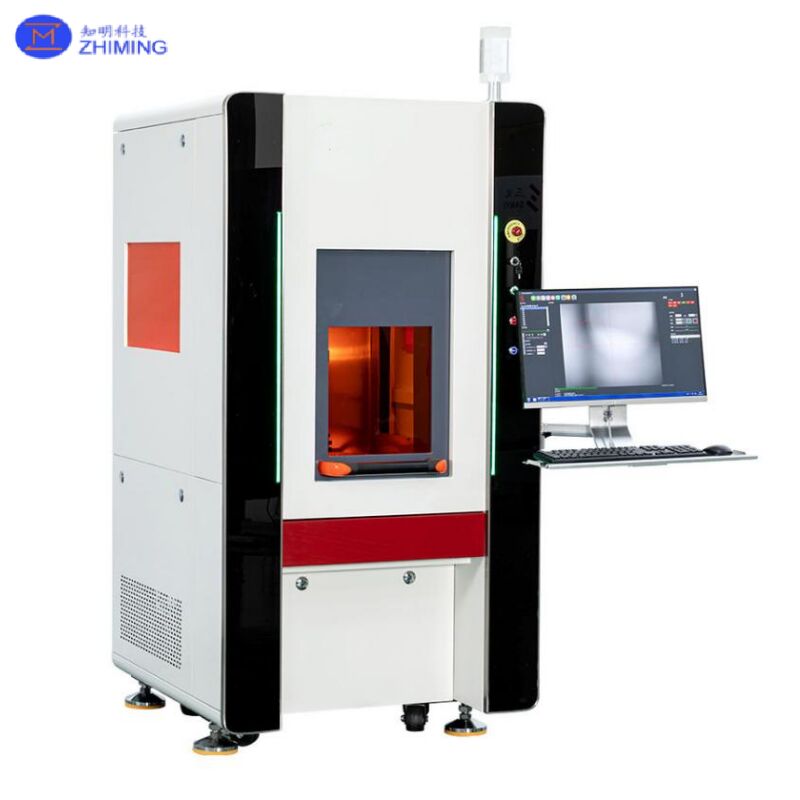

Le SY-CVD11E est un système de découpe laser vert de 532 nm conçu pour la découpe/tranchage de précision de matériaux superdurs. Le matériel fourni indique que les applications typiques incluent le diamant naturel, le diamant de synthèse, et d'autres matériaux superdurs tels que CVD, PCD, MCD et CBN.

Pourquoi le laser vert de 532 nm (Principaux avantages de traitement)

Le laser vert (532 nm) dans ce système est généré par doublement de fréquence de 1064 nm. Le matériel souligne que, par rapport à 1064 nm (décrit comme “laser rouge” dans le document), 532 nm offre :

• Une efficacité de traitement plus élevée;

• Des surfaces de coupe plus lisses;

• Une graphitisation réduite (graphitisation indésirable plus faible pendant le traitement).

Ces points sont présentés comme des avantages pratiques pour obtenir une meilleure qualité de coupe et des résultats plus stables lors du traitement du diamant et de matériaux superdurs similaires.

Conception de stabilité mécanique et optique

Pour améliorer la stabilité et la précision à long terme, la machine utilise du marbre naturel comme base optique, ce que le matériel décrit comme bénéfique pour améliorer la stabilité de la sortie laser et la précision d'usinage globale pendant le fonctionnement.

La source laser adopte un refroidissement par circulation d'eau. Le document note également que le module de pompe principal utilise un “module de pompe USA CEO” (formulation telle que fournie dans la source) pour assurer un fonctionnement stable et de longue durée.

Configuration du système (Modules principaux)

Le système est décrit comme une plateforme intégrée comprenant :

• Système laser (sortie 532 nm)

• Système de trajet optique

• Système logiciel (logiciel de découpe développé en interne)

• Système de contrôle (carte de contrôle dédiée + contrôleur programmable, avec PC industriel)

• Système d'imagerie par vision

• Système de mouvement (positionnement/exécution de la découpe XYZ)

Extraction de poussière: la machine fournit uniquement une interface d'extraction de poussière ; le collecteur de poussière n'est pas inclus.

Principales spécifications techniques

Données de référence pour le tranchage/la découpe (Tirées du matériel)

Interprétation (en restant dans les informations de la source)
Les exemples montrent qu'à mesure que la taille de la tranche augmente, la largeur de la saignée et le temps de découpe augmentent en conséquence, tandis que la tolérance de haut en bas reste de 30 μm dans les cas de référence fournis.

FAQ – Système de découpe de diamant au laser vert

Quels matériaux peut-il traiter ?

Selon le matériel du produit, les applications typiques incluent le diamant naturel, le diamant de synthèse, et des matériaux superdurs tels que CVD, PCD, MCD et CBN.

Pourquoi utilise-t-il un laser vert de 532 nm ?

Le document indique que le laser vert de 532 nm est généré par doublement de fréquence de 1064 nm, et par rapport à 1064 nm (appelé “laser rouge” dans le matériel), il offre :

• Une efficacité de traitement plus élevée

• Une surface de coupe plus lisse

• Moins de graphitisation

Quelles sont les principales spécifications du laser ?

• Longueur d'onde : 532 nm

• Puissance du laser : 20 W @ 10 kHz

• Refroidissement : Refroidissement par eau
