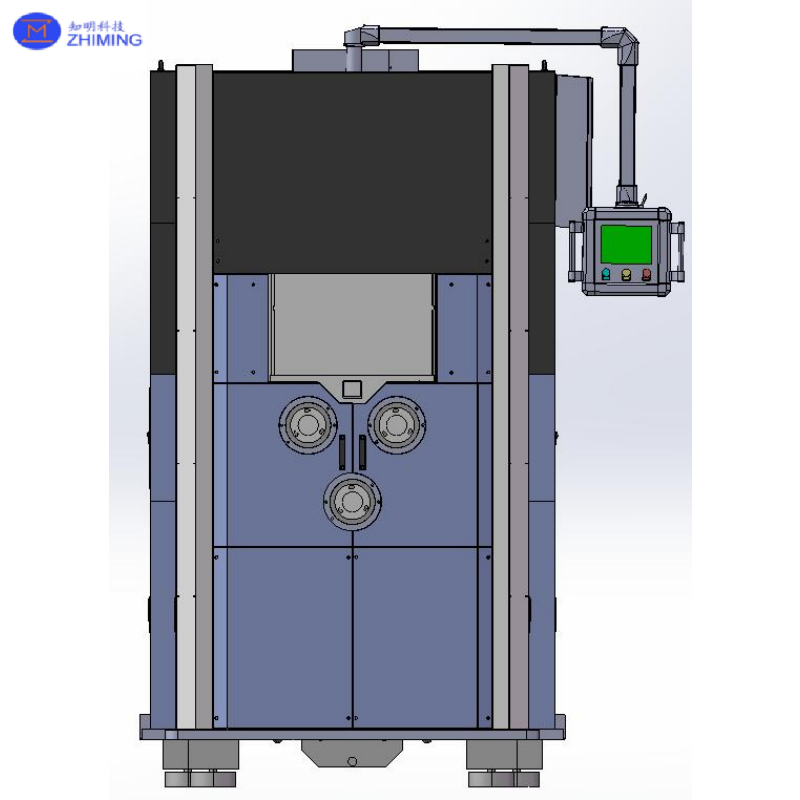

Serre à fil de haute précision JSZ1231D

Vue d'ensemble du produit

La scie à fil de haute précision JSZ1231D est conçue pour des applications de découpe de précision dans l'industrie des semi-conducteurs.à haute précision de découpe de lingots de semi-conducteurs et autres matériaux durs et fragiles.

La machine est dotée d'une structure intégrée de haute rigidité, d'un système d'entraînement principal à rouleaux à grande vitesse, d'un contrôle précis de la tension du fil, d'un serrage hydraulique de la pièce à usiner et d'un système de contrôle stable.Il prend en charge une vitesse de fil maximale de 2,200 m/min, précision de coupe de ±0,01 mm et épaisseur minimale de tranche inférieure à 0,05 mm, ce qui le rend approprié pour le traitement des plaquettes semi-conducteurs où la précision, la stabilité,L'utilisation des matériaux est essentielle..

Principales spécifications techniques

• Taille maximale de la pièce à usiner: W90 × H220 × L450 mm
• Longueur maximale de la pièce: 450 mm
• Vitesse maximale du fil: 2 200 m/min.
• Capacité maximale de stockage des fils: 100 km
• Plage de diamètre du fil: 0,014 ∼0,1 mm
• Plage de régulation de la tension du fil: 015 N
• Courbe d'alimentation: ≤ 220 mm
• Vitesse d'alimentation de coupe: 0,01 mm/min, réglable
• Vitesse d'alimentation rapide: 200 mm/min
• Capacité du réservoir de lisier: 300 L
• Fermeture de pièces: Fermeture hydraulique automatique
• Velocité maximale du rouleau principal: < 4 500 tr/min
• Diamètre maximal du rouleau principal: Ø160 mm
• Rouleaux principaux: 3 pièces + 3 pièces de rechange
• Mode de coupe: alimentation vers le bas
• Mode de fonctionnement du fil: fonctionnement réciproque ou à sens unique
• L'alimentation électrique: AC 380V à quatre fils à trois phases ±10%, 50/60 Hz
• Dimensions de la machine: L1750 × W1600 × H2900 mm environ
• Poids de la machine: environ 8 tonnes

Principaux avantages

La machine adopte une conception structurelle compacte avec une empreinte relativement faible.tandis que la base utilise une structure de coulée intégrée pour améliorer la rigidité globale et la stabilité opérationnelle à long terme.

Tous les principaux systèmes d'entraînement utilisent des structures à entraînement direct, ce qui contribue à réduire les erreurs de transmission et l'usure mécanique tout en offrant un bruit de fonctionnement plus faible et une précision d'entraînement plus élevée.

Chacun des trois rouleaux principaux est entraîné indépendamment par un moteur à entraînement direct.contribuant à réduire la rupture du fil ainsi que l'usure des rainures de rouleaux et la consommation de fil.

La machine est équipée d'un intervalle d'arbre raccourci d'environ 270 mm, ce qui améliore la stabilité du fil pendant la coupe et contribue à améliorer le rendement de coupe tout en réduisant le temps de coupe et la consommation de fil.

La détection de rupture de fil à double face améliore la sensibilité de l'alarme.Le système de commande électrique comprend également une protection contre les pertes de courant pour aider à réduire les brèches de fil et les débris de pièce causés par des interruptions de courant inattendues.

Avec une vitesse de fil maximale de 2 200 m/min et un contrôle de tension précis, la machine est adaptée aux procédés de coupe de fil fin tout en maintenant un fonctionnement stable du fil.

La précision de coupe peut atteindre ±0,01 mm, tandis que l'épaisseur minimale de tranche est inférieure à 0,05 mm, répondant aux exigences de coupe de plaquette à semi-conducteurs de haute précision.

Principaux composants du système

La machine est principalement constituée de:

• Unité de bobine de fil pour l'alimentation et le stockage du fil
• Unité de traversage des fils pour un défilement en douceur et un remontage uniforme
• Unité de régulation de la tension pour maintenir la tension stable du fil
• Système de roue de guidage pour une guidage précise et lisse du fil
• Unité principale de broche et de rouleau pour la découpe de précision
• Unité d'alimentation pour la fixation de la pièce à usiner et le mouvement de coupe contrôlé
• Échangeur de chaleur pour régulation de la température du fluide de coupe
• Système de séchage et de refroidissement
• Armoire de commande électrique
• Interface homme-machine pour le réglage des paramètres, le fonctionnement et la surveillance de l'état

Critères de précision et d'acceptation

• Débit du rouleau principal: ≤ 0,02 mm
• Débit radial de la surface conique de la boîte à fuseaux: ≤ 0,005 mm
• Résorption axiale de l'arbre de broche: ≤ 0,005 mm
• Rapport de contact entre le cône de la broche et le trou de la broche: ≥ 70%
• L'alimentation doit être réalisée à l'aide d'un dispositif de ventilation.
• Tordre du fil: moins de 5 tours par mètre
• Vibration de la broche d'alimentation et d'absorption: ≤ 5 m/s2
• Débit des roues d'alimentation/d'absorption: ≤ 0,15 mm

Environnement de fonctionnement

• Température ambiante recommandée: 18 à 28°C
• Humidité relative: ≤ 75%
• Vibration environnementale: ≤ 0,5 G
• Température de l'eau de refroidissement: 11 ± 1°C
• Débit d'eau de refroidissement: 20 ̊50 L/min
• Pression de l'eau de refroidissement: 0,2 à 0,4 MPa
• Capacité de refroidissement requise: ≥ 5 kW
• Consommation de puissance réelle de la machine: environ 5 kWh

Applications

La machine est principalement utilisée pour la découpe de précision de plaquettes de semi-conducteurs et d'autres matériaux durs et fragiles.haute précision de coupe, fonctionnement stable du fil, faible rupture du fil et meilleure utilisation du matériau.

Une courte description du produit pour le site Web / catalogue

JSZ1231D Scie à fil de fer de haute précision

Conçu pour la découpe de plaquettes de semi-conducteurs de précision, le JSZ1231D prend en charge des diamètres de fil fins de 0,014 à 0,1 mm et une vitesse de fil maximale de 2 200 m/min.rouleaux principaux à action indépendante, un contrôle de tension précis et une serrure hydraulique automatique assurent des performances de coupe stables et précises.

La machine supporte des pièces de travail jusqu'à 450 mm de longueur, atteint une précision de coupe de ± 0,01 mm et peut produire des tranches plus fines que 0,05 mm. Détection de rupture de fil double face,fluide de coupe à température contrôlée, et un système de commande électrique stable le rendent adapté à un traitement fiable et efficace des matériaux semi-conducteurs.
