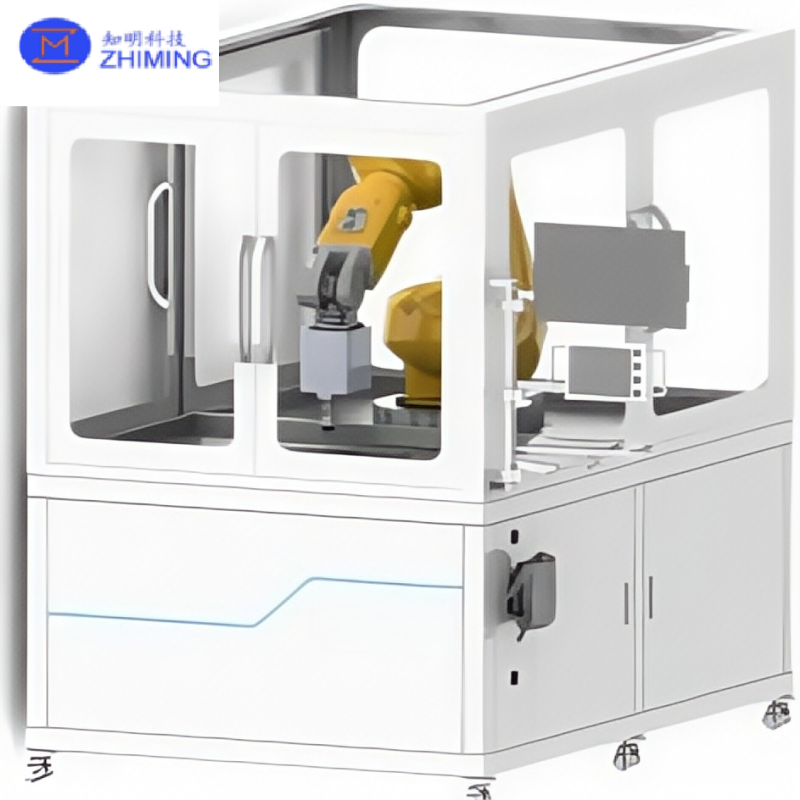

Une machine de polissage robotique intelligente

Vue d'ensemble du produit

La machine de polissage robotisée intelligente est construite sur une plate-forme de robot industriel à six axes (KUKA ou ABB), équipée d'un cylindre électronique à pression, d'un axe rotatif réglable,et plusieurs têtes de polissage (airbag flexible)Intégré à un logiciel de polissage exclusif et au système de commande du robot, il permet un polissage optique de haute précision pour des composants de grand diamètre.

Les applications couvrent l'optique plate, les surfaces sphériques, les surfaces asphériques, les asphères hors axe et l'optique de forme libre, avec des avantages en matière d'automatisation, de stabilité et d'adaptabilité.

Principales caractéristiques

1Technologie brevetée

• Hardware et logiciels propriétaires dotés d'une technologie de polissage robotique brevetée.

2. Surveillance numérique

• Capteurs en boucle ferméepour le contrôle de la force et du mouvement.

• En temps réelsurveillance de la sécuritépour le niveau, la pression et la température du liquide.

3. Applications étendues

• Plusieurstêtes de polissage robotiséesdisponible pour les différentsfabrication optiqueles exigences.

4. Haute stabilité

• Fonctionnement continu ≥ 300 heuressans dégradation des performances.

• Source d'ions à double impédanceassure une serrure et un positionnement stables.

• Polissage à force constantepar contrôle de position flottante.

5. Appui logiciel

• Avancélogiciels de traitement optiquepourmodélisation de surface,génération de la fonction de suppression,simulation,analyse des résultats, ettraitement des données métrologiques.

Spécifications techniques

Caractéristiques du système

1. Capacité de la pièce à usiner

   • Polissage poursurfaces plates,sphères,les asphères,à l'exclusion des appareils de fabrication à l'exclusion des appareils de fabrication à l'exclusion des appareils de fabrication à l'exclusion des appareils de fabrication à l'exclusion des appareils de fabrication à l'exclusion des appareils de fabrication à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareils à l'exclusion des appareil à l'exclusion, etOptique de forme libre.

2. Système de commande PLC

   • Moniteursniveau, pression et température de la suspension de polissageavec des alarmes.

   • Mise à niveau verssurveillance en temps réel de la densité et de la température.

3. Logiciel de polissage propriétaire

   • Génération de la fonction de retrait(théorique et expérimental).

   • Simulation et génération de programmes robotiques.

4. Fonctions auxiliaires avancées

   • Système d'étalonnage automatique AutoTCP.

   • Mesure des coordonnées de haute précisionpour le positionnement de la pièce.

Principes de traitement

• Technologie de calcul de la modulation dans le domaine temporelpour une mise en forme précise des surfaces.

• Force de polissage constante avec régulation de position flottante, assurant l'uniformité et l'exactitude.

Les avantages

• Automatisation et intelligence élevéesavec une intégration robotique.

• Stable et fiablepour une utilisation à long terme.

• Adaptation soupleà des surfaces optiques complexes etFabrication d'optiques de très haute précision.

FAQ ️ Machine de polissage robotisée intelligente

1. Quels types de composants optiques la machine de polissage robotisée peut-elle traiter?

Le système prend en charge un large éventail de composants optiques, y compris l'optique plane, les surfaces sphériques, les asphères, les asphères hors axe et l'optique de forme libre.

2. Quelle est la qualité de surface atteignable?

• Pour le modèle IRP1000, le système atteint une qualité de surface PV ≤ 20 nm et RMS ≤ 100 nm.

• Les performances réelles dépendent de la taille de la pièce, du matériau et du procédé de polissage.

3Quels robots sont compatibles avec le système?

La machine est basée sur des robots industriels à six axes, tels que KUKA ou ABB, assurant un contrôle de mouvement stable et précis.
