Tantalate de lithium LiTaO3 Wafer cristallin Filtres SAW à haute fréquence Coefficient piézoélectrique élevé
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ZMSH |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| Matériel: | Des plaquettes de LiTaO3 | Angle de coupe: | X/Y/Z, etc. |
|---|---|---|---|
| Diamètre/taille: | 2 ′′/3 ′′/4 ′′ / 6 ′′/8 ′′ plaquette LT | Tol ((±): | Pour les pièces détachées |
| TTV: | 3 μm | La distorsion.: | < 40 μm |
| Mettre en évidence: | Wafer de cristal LiTaO3 à coefficient piézoélectrique élevé,Filtres SAW Wafer de cristal LiTaO3 |
||
Description de produit
Tantalate de lithium (LiTaO3) Wafer cristallin Filtres SAW à haute fréquence Coefficient piézoélectrique élevé
Je vous présente
Le tantale de lithium (LiTaO3) est un cristal ferroélectrique qui a suscité un intérêt important en raison de ses propriétés électro-optiques exceptionnelles.y compris les guides d'ondes optiques, appareils acoustiques, filtres de fréquence, et même l'imagerie médicale à ultrasons.
Structure et propriétés du cristalJe suis désolée.
Je suis désolée.
Le tantale de lithium (LiTaO3) se cristallise dans une structure de pérovskite, analogue à d'autres cristaux ferroélectriques tels que le titanate de baryum (BaTiO3) et le titanate de strontium (SrTiO3).Il présente une transparence optique dans le spectre visible à infrarouge moyen et possède une birefringence optiqueAvec une température de Curie élevée de 610°C et un coefficient électro-optique élevé de 30 ppm/V, le LiTaO3 est un matériau attrayant pour diverses applications électro-optiques.ses coefficients piézoélectriques importants permettent une conversion bidirectionnelle entre signaux électriques et vibrations mécaniques.
Substrats et plaquettes de cristauxJe suis désolée.Je suis désolée.

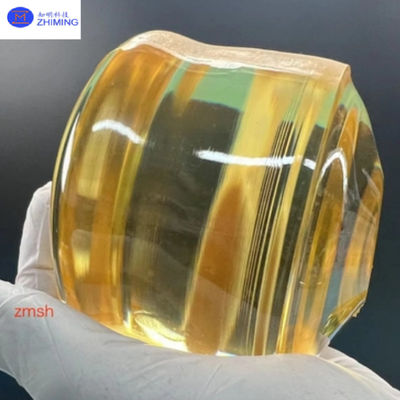

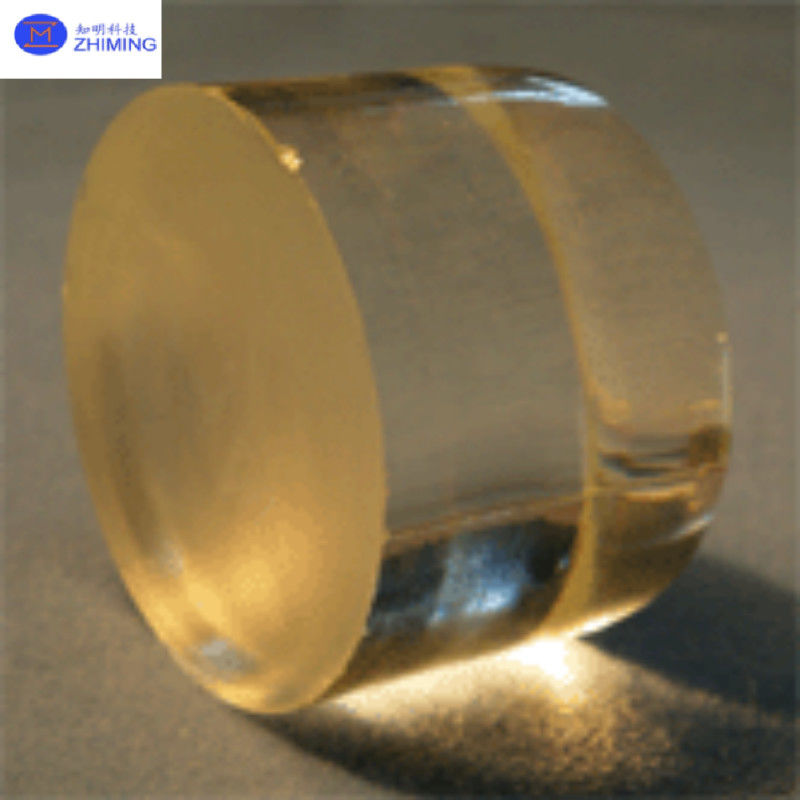

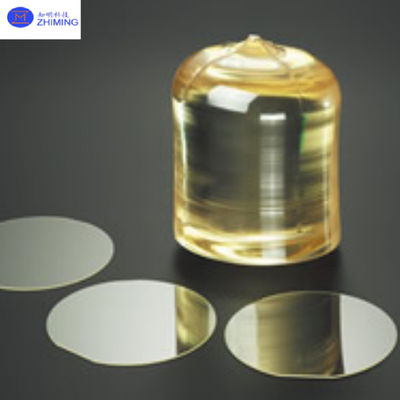

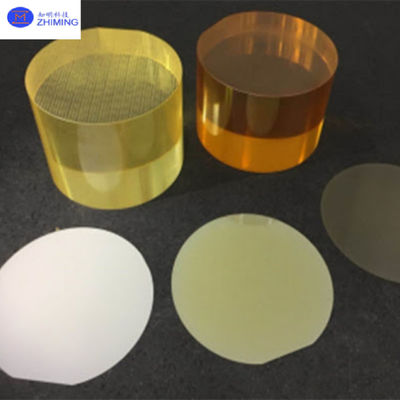

Les substrats cristallins et les plaquettes de tantale de lithium (LiTaO3) sont généralement produits par la méthode de Czochralski,qui consiste à faire fondre le matériau dans un creuset et à retirer lentement un seul cristal de la fonteCes cristaux peuvent être transformés en substrat ou en plaquettes à l'aide de techniques telles que la découpe, le broyage et le polissage.
Les substrats de tantale de lithium sont couramment utilisés comme bases pour des dispositifs tels que les filtres et les résonateurs d'ondes acoustiques de surface (SAW),tandis que les plaquettes sont utilisées dans les dispositifs de guidage d'ondes tels que les modulateurs et les interrupteurs.
Spécification
| Matériel | Des plaquettes de LiTaO3 | |
|---|---|---|
| Température de Curie | 603 ± 2°C | |
| Angle de coupe | X/Y/Z, etc. | |
| Diamètre/taille | 2 ′′/3 ′′/4 ′′ / 6 ′′/8 ′′ plaquette LT | |
| Tol ((±) | Pour les pièces détachées | |
| Épaisseur | 0.18 ~ 0,5 mm ou plus | |
| Le premier appartement | Pour les pièces détachées: | |
| TTV | 3 μm | |
| La distorsion. | < 40 μm | |
| Type de surface | Polissage à une face ou polissage à double face | |
| Côté poli Ra | < 0,5 nm | |
| Critères du côté arrière | Générale de 0,2-0,5 μm ou sur mesure | |
| Critères de bordure | R=0,2 mm ou Bullnose | |
| Doppé optique | Zn/MgO, etc. | |
| Critères relatifs à la surface de la gaufre | La contamination, | Aucune |
| Particules ¢> 0,3 μm | Le montant de l'aide | |
| Il est déchiré. | Aucune | |
| Défaut | Pas de fissures, de rayures, de traces de scie ou de taches | |
| Emballage | Qty/boîte à gaufres | 25 pièces par boîte |
ApplicationsJe suis désolée.Je suis désolée.
Le tantale de lithium (LiTaO3) est largement utilisé dans divers domaines.comme les filtres et résonateurs à ondes acoustiques de surface (SAW)Ces appareils sont largement utilisés dans les télécommunications, les systèmes radar et autres technologies de communication sans fil.Une autre application critique réside dans les appareils électro-optiques Le LiTaO3 est très apprécié pour ces applications en raison de son coefficient électro-optique élevé, permettant une modulation à basse tension des signaux lumineux.Ces appareils sont utilisés dans les télécommunications, détection optique et systèmes de communication à grande vitesse.
Le LiTaO3 est également utilisé dans l'imagerie médicale par ultrasons.qui sont ensuite utilisés pour générer des images des organes internes.
Questions et réponsesJe suis désolée.Je suis désolée.
Q1: Quels sont les avantages du LiTaO3 par rapport au quartz?
A1: Le LiTaO3 a des coefficients piézoélectriques plus élevés et un couplage électromécanique, idéal pour les applications à haute fréquence et à haute sensibilité.
Q2: Comment fonctionne le LiTaO3 dans des environnements à haute température?
A2: avec une température de Curie de 665°C, il maintient des propriétés piézoélectriques stables sous haute chaleur.
Q3: Comment sélectionner la coupe en cristal (par exemple, coupe 36° YX)?
A3: dépend de la fréquence cible et du type d'appareil. Par exemple, la coupe 36° YX est utilisée dans les filtres SAW à haute fréquence.
