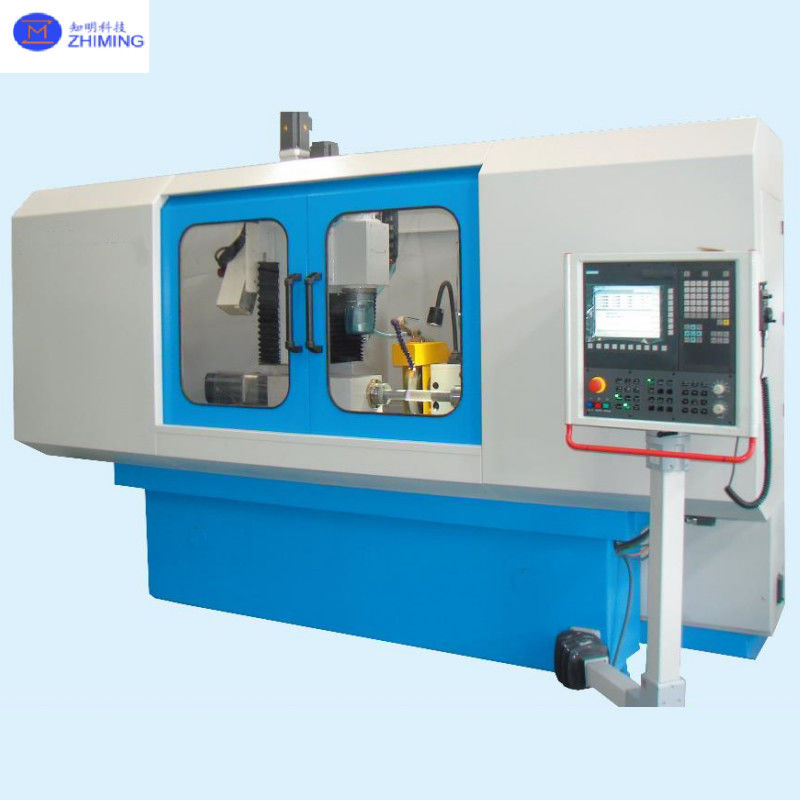

Machine de meulage de surface de saphir CNC Polisseur de surface de précision
Détails sur le produit:
| Nom de marque: | ZMSH |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
|---|---|---|---|
| Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
| Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | Ajustement de la table de travail: | ± 1 ‰ 8 mm |
| Mettre en évidence: | Polisseur de surface de précision,Machine de meulage de surface de saphir,Machine de meulage de surface de saphir CNC |
||
Description de produit
Introduction du produit
Les composants clés sont équipés de marques bien connues, ce qui garantit une grande stabilité et durabilité.
Des vis à billes de précision de qualité P3 sont utilisées pour la transmission, garantissant une précision supérieure.
Des pièces en fonte grises de haute qualité sont utilisées, offrant une excellente résistance à la flexion et aux contraintes de torsion.Des réservoirs de filtration en trois étapes ou des filtres à bande de papier sont disponibles en option pour maintenir la propreté du fluide de coupe., améliorer les performances de l'usinage et la longévité des outils, et réduire la pollution de l'environnement.
Principe de fonctionnement

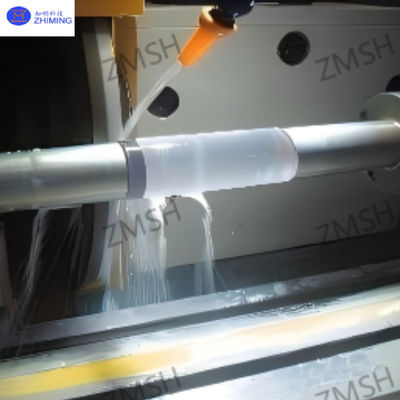

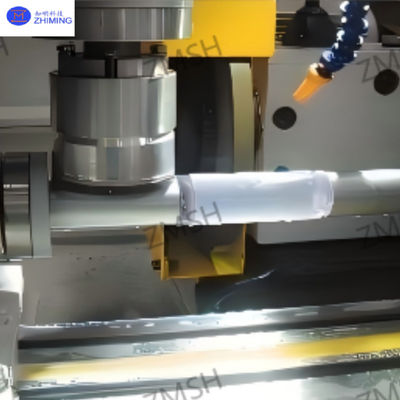

Lors du fonctionnement d'une meuleuse à saphir, la meuleuse tourne à grande vitesse pour polir la surface de la pièce en saphir.Le contact entre la meule et la surface de saphir élimine l'excès de matièreAu cours du traitement, les paramètres clés tels que la vitesse de rotation de la roue de meulage et la vitesse d'alimentation doivent être réglés avec précision pour assurer la précision de l'usinage.cet équipement satisfait aux exigences d'usinage en matière de planéité de surface et de douceur des matériaux en saphir.
Composition structurelle

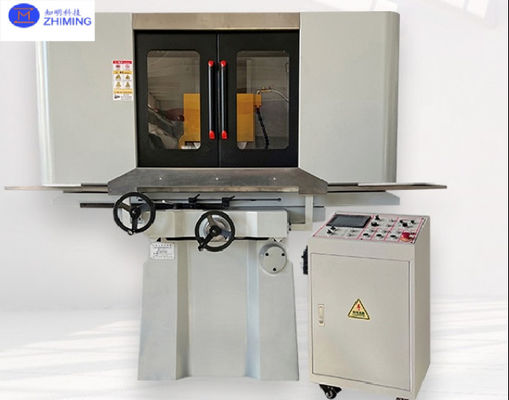

Une meuleuse se compose de composants tels que le lit, la table de travail, la tête de la meuleuse et la colonne.
-
Le lit:Il sert de fondement à la meuleuse et soutient le poids de tous les autres composants.
-
Tableau de travail:Conçu pour fixer et déplacer des pièces de saphir tout en permettant des réglages positionnels précis et un mouvement contrôlé.
-
Tête de roue de meulage:Équipé d'une meule qui tourne à grande vitesse pour effectuer l'enlèvement de matériaux.
-
Colonne:Fournit un support structurel et relie tous les composants, assurant un fonctionnement stable et une fonctionnalité coordonnée pour réaliser le processus de meulage.
Les spécifications
| Nom de l'article | Valeur |
|---|---|
| Zones d'équipement | 2.62m (longueur) × 1,7m (largeur) × 1,9m (hauteur) |
| Le poids | 2.62m (longueur) × 1,7m (largeur) × 2,1m (hauteur) |
| Poids de l'équipement | 2 tonnes |
| Surface de la table de travail | 600 × 300 mm |
| Voyage maximal de la table de travail | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
| Maximum de déplacement de gauche à droite | 700 mm |
| Maximum de déplacement avant-arrière | 350 mm |
| Vitesse de travail | 5 à 25 mm/min |
| Ajustement de la table de travail | ± 1 ‰ 8 mm |
| Taille de la meule | Ø355 mm × Ø127 mm × 20 × 40 mm |
| Vitesse de la broche | Pour les appareils à commande numérique, le réglage de la fréquence est effectué à l'aide d'un régulateur de fréquence. |
| Précision linéaire | ± 0,01 mm |
| Surfaces plates | ± 0,01 mm |
Caractéristiques de performance
La machine de broyage présente une extrême précision, capable d'atteindre une précision de micron dans le traitement de la surface de saphir,répondant pleinement aux exigences strictes de la fabrication de saphirs haut de gamme.
-
Efficacité de broyage rapide: la machine fonctionne à grande vitesse, ce qui permet d'effectuer efficacement le traitement de la pièce en vrac dans de courts délais.
-
Fonctionnement stable: équipée d'une technologie d'amortissement des vibrations, la machine assure une performance harmonieuse et constante.réduit les taux de rejet, et garantit l'uniformité de la qualité du produit.
-
Contrôle avancé: les réglages de précision pour des paramètres tels que la vitesse des roues et la vitesse d'alimentation sont intégrés de manière transparente, garantissant des résultats reproductibles et fiables.
Application du projet
Industrie électronique
Le broyeur de surface spécifique au saphir est utilisé pour le traitement de composants de haute précision tels que:couvertures de lentilles de caméraSa précision d'usinage (par exemple, rugosité de surface ≤ 0,2 μm) assure des performances optiques supérieures et une qualité de surface supérieure du saphir, améliorant directement lala fiabilitéetlongévitédes produits électroniques.
Industrie optique

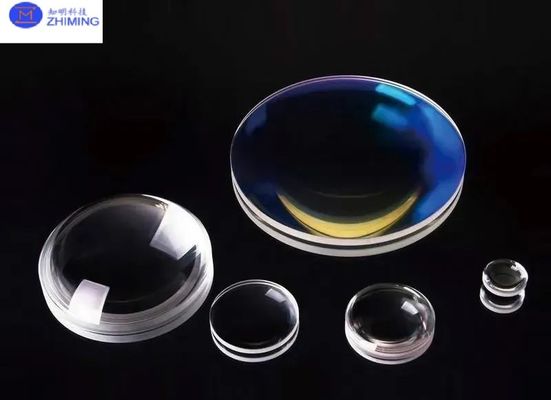

Idéal pour l'usinage de précision delentilles en saphiretprismes, atteignant une précision de rondeur ≤ 0,003 mm. Cela répond aux exigences de qualité strictes des systèmes optiques, assurantperformances stablesetcohérence à long termedes instruments.
Questions et réponses
Q1: Quelle est la taille maximale des pièces de saphir que cette meuleuse peut traiter?
A1:Plage de diamètre de meulage: Φ2 à 12 ".
Q2: Quels sont les principaux avantages de cette machine de broyage spécifique au saphir?
A2:
-
Une précision extrêmement élevée: atteint une rugosité de surface ≤ 0,2 μm et une rondeur ≤ 0,003 mm, répondant à des normes strictes pour les applications optiques et électroniques.
-
Haute efficacité: fonctionne à une vitesse linéaire de roue de 35 m/s et prend en charge le traitement rapide des pièces en vrac.
-
Performances stables: intègre une technologie d'amortissement des vibrations pour minimiser les vibrations opérationnelles, en assurant la cohérence et en réduisant les taux de rejet.
Q3: Comment la machine assure-t-elle une qualité de produit constante?
A3:
-
Contrôle de précision: Les paramètres réglables tels que la vitesse des roues et la vitesse d'alimentation (par exemple, 0,005 mm d'alimentation minimale de la table de travail) permettent des opérations de réglage.
-
Conception de la stabilité: Le fonctionnement à faible vibration et les composants structurels rigides (par exemple, un lit en fonte de haute qualité) améliorent la consistance de l'usinage.
