L'équipement de liaison à température ambiante Liant hydrophile Pour 4 6 8 12 pouces SiC-Si SiC-SiC

Équipement de liaison de gaufre à température ambiante, liaison hydrophile pour 4 6 8 12 pouces SiC-Si SiC-SiC

Résumé de l'équipement de liaison des wafers

Ce liant à gaufres est conçu pour la liaison de haute précision des gaufres de carbure de silicium (SiC), soutenant à la foisliant à température ambianteetliaison hydrophileIl est capable de manipuler des plaquettes de4 pouces, 6 pouces, 8 pouces et 12 poucesavec des systèmes d'alignement avancés et un contrôle précis de la température et de la pressioncet équipement assure un rendement élevé et une excellente uniformité pour la fabrication de semi-conducteurs de puissance et les applications de recherche.

Propriété de l'équipement de liaison des plaquettes

• Types de liens: Liens à température ambiante, liens hydrophiles

• Tailles de plaquettes prises en chargeIl est 4", 6", 8", 12".

• Matériaux de liaison: SiC-Si, SiC-SiC

• Précision d'alignement: ≤ ± 1 μm

• Pression de liaison: réglable à 0 ̊5 MPa

• Plage de température: température ambiante jusqu'à 400°C (pour le prétraitement ou le post-traitement si nécessaire)

• Chambre sous vide: Environnement à vide élevé pour la liaison sans particules

• Interface utilisateur: Interface tactile avec recettes programmables

• Automatisation: Optionnel chargement/déchargement automatique des plaquettes

• Caractéristiques de sécurité: Chambre fermée, protection contre la surchauffe, arrêt d'urgence

L'équipement de liaison des plaquettes est conçu pour prendre en charge les processus de liaison de haute précision pour les matériaux semi-conducteurs avancés, en particulier pour la liaison SiC-à-SiC et SiC-à-Si.Il peut accueillir des gaufres de 12 pouces.Le système prend en charge la température ambiante et la liaison hydrophile, ce qui le rend idéal pour les applications sensibles à la chaleur.d'une haute précision et d'une précision inférieure ou égale à celle de l'acierL'appareil comprend une interface de commande programmable avec gestion de recette, permettant aux utilisateurs de personnaliser la pression de collage, la durée, la durée, le volume et la résistance de l'appareil.et profils de chauffage optionnelsLa conception d'une chambre à vide élevé minimise la contamination par les particules et améliore la qualité de l'adhérence, tandis que les caractéristiques de sécurité telles que la protection contre les sur-températures, les verrous, leset l'arrêt d'urgence assurent un fonctionnement stable et sûrSa conception modulaire permet également l'intégration avec des systèmes automatisés de manutention des plaquettes pour des environnements de production à haut débit.

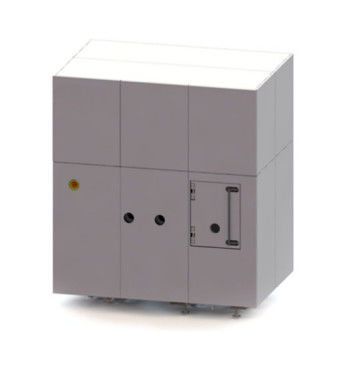

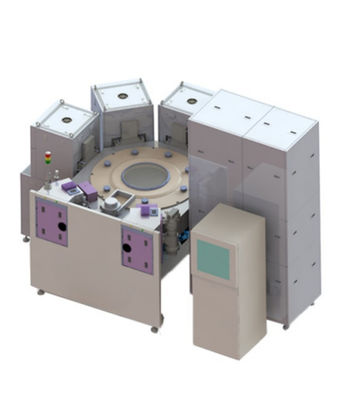

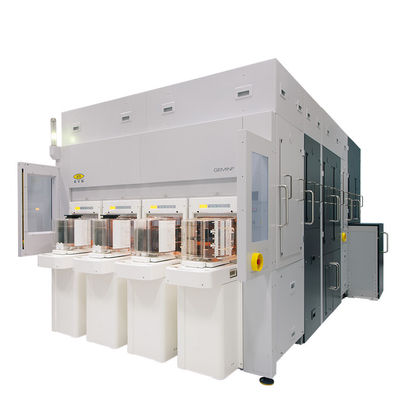

Une photo

Matériaux compatibles

C' est une vraie boîte.

(Étapes principales du procédé de fabrication de la liaison des plaquettes SiC-SiC de 6 pouces)

(Microscopie électronique de transmission à haute résolution en section transversale (HRTEM) de la région du canal SiC MOSFET fabriquée sur un substrat de 6 pouces avec couche épitaxienne)

(Cartes de distribution IGSS des dispositifs fabriqués sur une plaquette de 6 pouces (vert indique passe; le rendement est de 90% sur la figure a et de 70% sur la figure b))

Application du projet

• Emballage des appareils électriques SiC

• Recherche et développement de semi-conducteurs à large bande

• Ensemble de modules électroniques à haute température et haute fréquence

• MEMS et conditionnement au niveau des plaquettes de capteurs

• Intégration de plaquettes hybrides comportant des substrats de Si, de saphir ou de diamant

Questions et réponses

Q1: Quel est le principal avantage de la liaison du SiC à température ambiante?
A: Je suis désolé.Il évite le stress thermique et la déformation du matériau, ce qui est crucial pour les substrats de dilatation thermique fragiles ou non adaptés comme le SiC.

Q2: Ce matériel peut-il être utilisé pour des liens temporaires?
A: Je suis désolé.Bien que cette unité soit spécialisée dans le collage permanent, une variante avec fonctionnalité de collage temporaire est disponible sur demande.

Q3: Comment assurer l'alignement des plaquettes de haute précision?
A: Je suis désolé.Le système utilise un alignement optique avec une résolution inférieure à un micron et des algorithmes de correction automatique.
