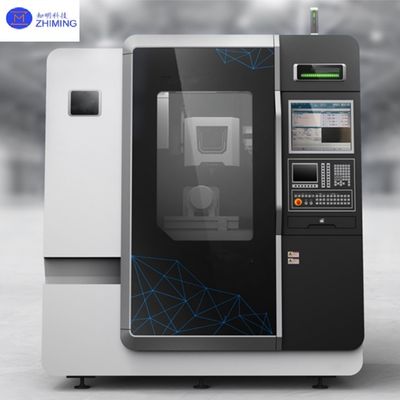

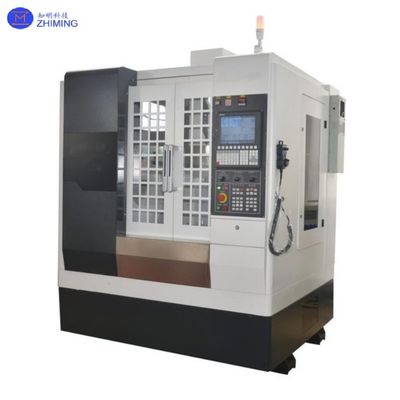

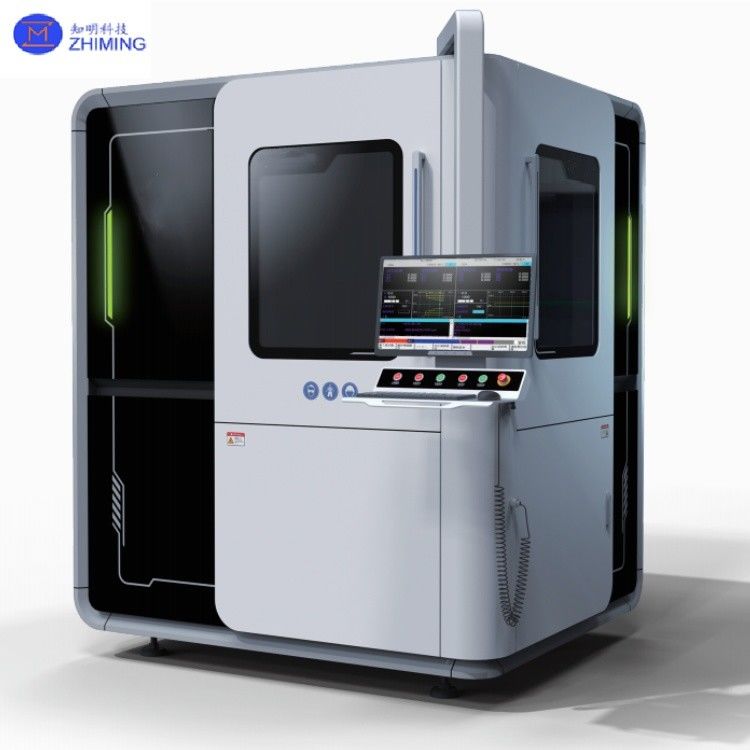

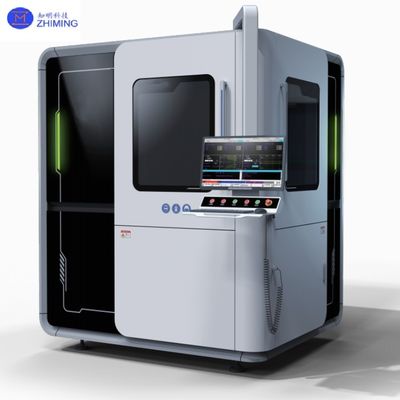

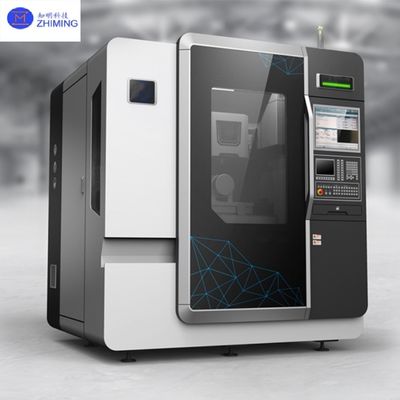

Équipement laser microjet Laser à haute énergie et technologie de jet liquide micron
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ZMSH |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 |
|---|---|
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| Volume du comptoir:: | 300*300*150 | Réglage de la température: | +/-5 |
|---|---|---|---|
| Résistance à la compression de l'air: | +/-2 | Type de commande numérique:: | DPSS Nd:YAG |
| Mettre en évidence: | Équipement laser à microjet,équipement laser Microjet à jet liquide de micron,Équipement laser Microjet à haute énergie |
||
Description de produit
Introduction du produit
L'équipement laser microjet est un système d'usinage innovant de haute précision,qui combine habilement la technologie laser avec le jet liquide pour obtenir un usinage de précision en guidant le faisceau laser à travers le milieu liquideCette conception unique lui permet de contrôler efficacement la chaleur et d'éviter les dommages matériels pendant le traitement, tout en maintenant une extrêmement haute précision de traitement.plateforme de mouvement multiaxe avancée et fonction de surveillance en temps réel, le système peut s'adapter à une variété de besoins de traitement, des semi-conducteurs aux matériaux superdurs.mais aussi nettoie automatiquement la zone d'usinage, particulièrement adapté aux environnements de production soumis à des exigences strictes en matière de propreté.L'ensemble du système reflète la hauteur technique de la fabrication de précision moderne et offre une nouvelle solution pour le traitement industriel exigeant.
Traitement au laser au microjet
Les spécifications
| Volume du comptoir | 300*300*150 | 400*400*200 |
| Axe linéaire XY | Moteur linéaire. | Moteur linéaire. |
| Axe linéaire Z | 150 | 200 |
| Précision de positionnement μm | +/-5 | +/-5 |
| Précision de positionnement répétée μm | +/-2 | +/-2 |
| Accélération G | 1 | 0.29 |
| Contrôle numérique | Le nombre de fois où les données sont utilisées est le nombre de fois où elles sont utilisées. | Le nombre de fois où les données sont utilisées est le nombre de fois où elles sont utilisées. |
| Type de commande numérique | DPSS Nd:YAG | DPSS Nd:YAG |
| Longueur d'onde nm | Pour les produits de la catégorie 532 | Pour les produits de la catégorie 532 |
| Puissance nominale W | 50/100/200 | 50/100/200 |
| Jet d'eau | 40 à 100 | 40 à 100 |
| Barre de pression de la buse | 50 à 100 | 50 à 600 |
| Dimensions (machine à outils) (largeur * longueur * hauteur) mm | 1445*1944*2260 | 1700*1500*2120 |
| Taille (armoire de commande) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Poids (équipement) T | 2.5 | 3 |
| Poids (armoire de commande) en kg | 800 | 800 |
| Capacité de traitement |
Roughness de surface Ra≤1,6um Vitesse d'ouverture ≥ 1,25 mm/s Coupe de circonférence ≥ 6 mm/s Vitesse de coupe linéaire ≥ 50 mm/s |
Roughness de surface Ra≤1,2 mm Vitesse d'ouverture ≥ 1,25 mm/s Coupe de circonférence ≥ 6 mm/s Vitesse de coupe linéaire ≥ 50 mm/s |
|
Pour les cristaux de nitrure de gallium, les matériaux semi-conducteurs à bande ultra large (diamants/oxyde de gallium), les matériaux spéciaux de l'aérospatiale, le substrat en céramique de carbone LTCC, les photovoltaïques,transformation de cristaux de scintillateurs et autres matériaux. Note: La capacité de traitement varie en fonction des caractéristiques du matériau |
||
Coupe ronde de carbure de silicium au laser à microjet
Applications
Dans le domaine de la fabrication de semi-conducteurs,L'équipement laser microjet est devenu un équipement clé pour l'usinage de précision de divers matériaux semi-conducteurs en raison de ses caractéristiques uniques de traitement à froidLa technologie est largement utilisée dans le traitement des matériaux semi-conducteurs de troisième génération, y compris la découpe et la tranchage des plaquettes de carbure de silicium (SiC) et de nitrure de gallium (GaN),qui peut réaliser une découpe invisible sans éclaboussureDans le domaine de l'emballage avancé, il est particulièrement adapté à l'usinage de précision de plaquettes ultra-minces.l'équipement est utilisé pour le forage de haute précision de trous en silicone à travers des circuits intégrés 3D (TSV), ainsi que des procédés d'ouverture de fenêtre pour le re-wiring de couches (RDL), assurant une précision d'usinage de microns.La technologie laser microjet présente également d'excellentes capacités de découpe et de découpeEn outre, dans le substrat céramique, le nitrure d'aluminium (AlN) et d'autres matériaux d'emballage électronique sont utilisés pour le micro-traitement des trous.ainsi que les matériaux composites renforcés de fibres de carbure de silicium et d'autres matériaux spéciaux pour le moulage, la technologie peut obtenir un effet de traitement non destructeur de haute qualité, pour la miniaturisation du dispositif semi-conducteur et des performances élevées pour fournir une solution de fabrication fiable.
Cas de traitement
Le service ZMSH
· Conception de solutions personnalisées: configuration d'équipements personnalisée selon les exigences du client (tels que le traitement des plaquettes SiC/GaN).céramiques, composites, etc.).
· Appui au développement des procédés: fournir un ensemble de paramètres de découpe, de forage, de gravure et autres procédés.
· Installation et formation des équipements: mise en service et étalonnage sur place par des ingénieurs professionnels.
Formation technique de l'opérateur (y compris les spécifications des salles blanches).
· Maintenance et mise à niveau après vente: assurance de l'inventaire des pièces détachées clés (laser, buse, etc.). Mise à niveau régulière du logiciel/du matériel (extension du module laser femtoseconde par exemple).
