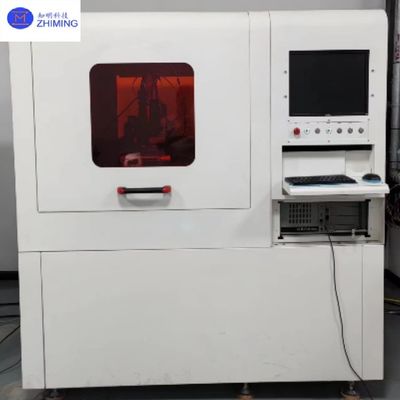

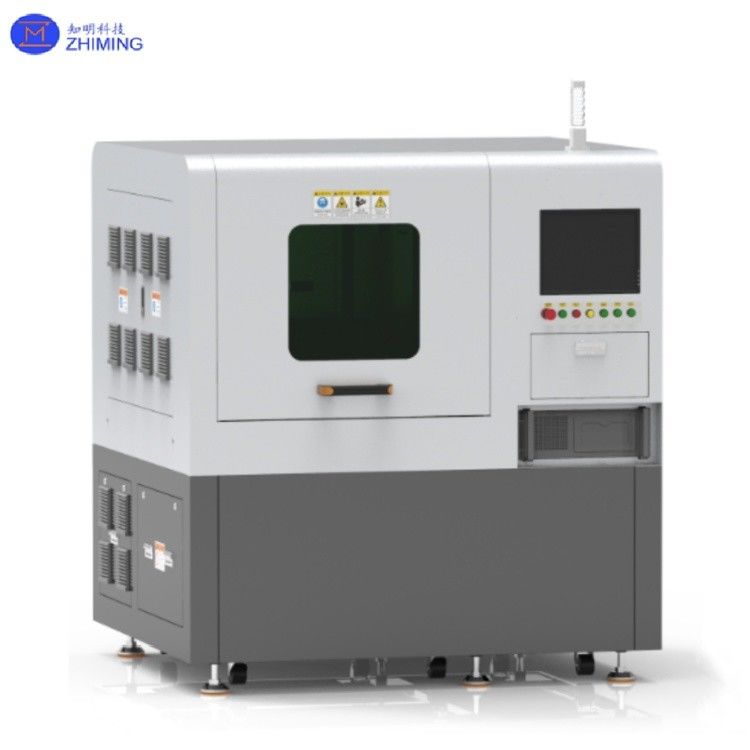

Technologie d'équipement laser microfluidique utilisé pour traiter les matériaux durs et fragiles du carbure de silicium Cermet
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ZMSH |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 |
|---|---|
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| Volume du comptoir:: | 300*300*150 | Réglage de la température: | +/-5 |
|---|---|---|---|
| Résistance à la compression de l'air: | +/-2 | Type de commande numérique:: | DPSS Nd:YAG |
| Mettre en évidence: | Équipement laser microfluidique fragile,Équipement laser microfluidique dur,Équipement laser microfluidique au carbure de silicium Cermet |
||
Description de produit
Introduction du produit
L'appareil laser microjet est un système d'usinage de précision révolutionnaire qui permet d'obtenir des résultats sans dommages thermiques,traitement de matériaux de haute précision par couplage de faisceaux laser à haute énergie à des jets liquides à l'échelle microniqueLa technologie est particulièrement adaptée à la fabrication de semi-conducteurs, permettant des procédés critiques tels que la découpe de plaques de SiC/GaN, le forage TSV et l'emballage avancé avec une précision inférieure à la micron (0.5 à 5 μm), tout en éliminant les zones de bordures et les zones affectées par la chaleur (HAZ<1 μm) causées par le traitement traditionnel.Son mécanisme de guidage liquide unique assure non seulement la propreté de l'usinage (conformément aux normes de la classe 100), mais améliore également les rendements de plus de 15% et est maintenant l'équipement de base pour la fabrication de puces 3D et de semi-conducteurs de troisième génération.
Caractéristiques et avantages
· Haute précision et efficacité: la technologie laser microjet permet une découpe et un traitement précis en couplant le faisceau laser à un jet d'eau à grande vitesse après mise au point,éviter les problèmes de dégradation thermique et de déformation des matériaux dans le traitement traditionnel au laser, tout en maintenant le refroidissement de la zone de traitement pour assurer une haute précision et une finition de surface.
· Aucun dommage matériel et aucune zone affectée par la chaleur: cette technologie utilise des capacités de refroidissement par jet d'eau pour créer pratiquement aucune zone affectée par la chaleur ou aucun changement de microstructure,tout en éliminant les débris ablatifs et en gardant les surfaces propres.
· Convient à une variété de matériaux: métal, céramique, matériaux composites, diamants, carbure de silicium et autres matériaux durs et fragiles,spécialement dans l'épaisseur de coupe allant jusqu'à un millimètre d'excellentes performances.
· Flexibilité et sécurité:La machine prend en charge plusieurs modes de fonctionnement (tels que 3 axes ou 5 axes) et est équipée d'un système de reconnaissance visuelle et d'une fonction de mise au point automatique pour améliorer l'efficacité et la sécurité du traitement
·Protection de l'environnement et économie d'énergie: par rapport aux méthodes de traitement laser traditionnelles, la technologie laser microjet réduit les pertes de matériaux et la consommation d'énergie,conformément au concept de fabrication verte.
Les spécifications
| Volume du comptoir | 300*300*150 | 400*400*200 |
| Axe linéaire XY | Moteur linéaire. | Moteur linéaire. |
| Axe linéaire Z | 150 | 200 |
| Précision de positionnement μm | +/-5 | +/-5 |
| Précision de positionnement répétée μm | +/-2 | +/-2 |
| Accélération G | 1 | 0.29 |
| Contrôle numérique | Le nombre de fois où les données sont utilisées est le nombre de fois où elles sont utilisées. | Le nombre de fois où les données sont utilisées est le nombre de fois où elles sont utilisées. |
| Type de commande numérique | DPSS Nd:YAG | DPSS Nd:YAG |
| Longueur d'onde nm | Pour les produits de la catégorie 532 | Pour les produits de la catégorie 532 |
| Puissance nominale W | 50/100/200 | 50/100/200 |
| Jet d'eau | 40 à 100 | 40 à 100 |
| Barre de pression de la buse | 50 à 100 | 50 à 600 |
| Dimensions (machine à outils) (largeur * longueur * hauteur) mm | 1445*1944*2260 | 1700*1500*2120 |
| Taille (armoire de commande) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Poids (équipement) T | 2.5 | 3 |
| Poids (armoire de commande) en kg | 800 | 800 |
| Capacité de traitement |
Roughness de surface Ra≤1,6um Vitesse d'ouverture ≥ 1,25 mm/s Coupe de circonférence ≥ 6 mm/s Vitesse de coupe linéaire ≥ 50 mm/s |
Roughness de surface Ra≤1,2 mm Vitesse d'ouverture ≥ 1,25 mm/s Coupe de circonférence ≥ 6 mm/s Vitesse de coupe linéaire ≥ 50 mm/s |
|
Pour les cristaux de nitrure de gallium, les matériaux semi-conducteurs à bande ultra large (diamants/oxyde de gallium), les matériaux spéciaux de l'aérospatiale, le substrat en céramique de carbone LTCC, les photovoltaïques,transformation de cristaux de scintillateurs et autres matériaux. Note: La capacité de traitement varie en fonction des caractéristiques du matériau |
||
Principe de fonctionnement
Applications
1Aérospatiale et semi-conducteurs: utilisés pour la découpe de lingots de carbure de silicium, la découpe de cristal unique de nitrure de gallium, etc., pour résoudre les problèmes de traitement des matériaux spéciaux aérospatiaux.
2. Dispositifs médicaux: utilisés pour l'usinage de précision de pièces de dispositifs médicaux de haute qualité, telles que des implants, des cathéters, des scalpelles, etc., avec une biocompatibilité élevée et peu d'exigences de post-traitement.
3. électronique grand public et équipement AR: réaliser une découpe et une minceur de haute précision dans le traitement des lentilles AR et promouvoir l'application à grande échelle de nouveaux matériaux tels que les lentilles au carbure de silicium.
4Fabrication industrielle: largement utilisée dans les métaux, la céramique, les matériaux composites, la transformation de pièces complexes, telles que les pièces d'horloge, les composants électroniques, etc.
Questions et réponses
1Q: Quelle est la technologie laser microjet?
R: La technologie laser microjet combine la précision laser avec le refroidissement par liquide pour permettre un traitement des matériaux ultra-propre et de haute précision.
2Q: Quels sont les avantages du laser microjet dans la fabrication de semi-conducteurs?
R: Il élimine les dommages thermiques et les éclaboussures lors de la découpe/perçage de matériaux fragiles tels que les plaquettes SiC et GaN.
