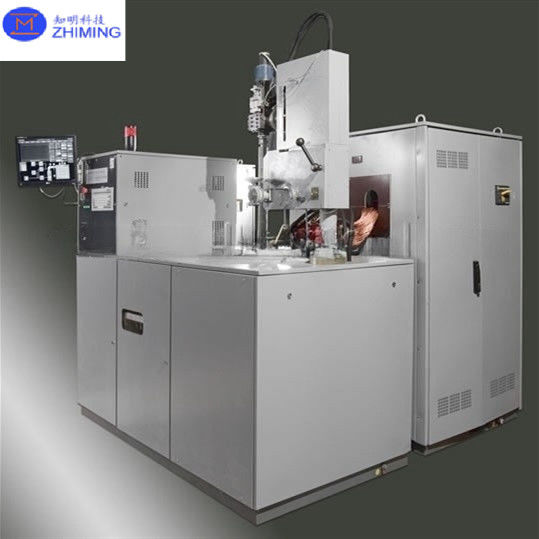

Forneau de croissance de cristaux de saphir méthode KY Kyropoulos 90-400 kg Pour la fabrication de saphir

Cristaux de saphir fourneau de croissance méthode KY Kyropoulos 90-400 kg pour la fabrication de saphir

Le résumé de la fournaise de croissance de saphir KY Crystal

Cette fournaise de croissance en saphir Le système est conçu pour la production de cristaux de saphir de haute qualité avec une plage de poids de 90 à 400 kg, principalement utilisés dans les substrats LED, les écrans de smartphones et les lentilles des caméras de smartphones.Le processus est hautement automatisé et intègre un logiciel adaptatif pour des performances optimalesIl utilise un chauffage résistif dans une atmosphère sous vide avec une pression résiduelle de 2 × 10−6 Torr. Le système nécessite un espace de 10 mètres carrés et fonctionne à une puissance de 40-100 kW.Cristaux de saphir fourneau de croissance  les étapes technologiques comprennent le chargement du creuset, le pompage du volume de travail à 6 × 10−5 Torr, le chauffage des matières premières à 2100 °C pour la fusion, le semis du cristal,et diminuer progressivement la puissance à un taux contrôléLa capacité de l'équipement à produire de grands cristaux de saphir de haute qualité le rend idéal pour diverses applications industrielles dans l'optoélectronique et l'électronique grand public.

ZMSH KY Processus de croissance du four de croissance de cristal de saphir

Préparation des matières premières:
L'alumine de haute pureté (Al2O3) est utilisée, avec des additifs optionnels tels que le lithium ou le sodium.

Chargement du creuset:
Les matières premières sont placées dans un creuset en matériau résistant aux températures élevées.

Le chauffage:
Le creuset est chauffé à environ 2050 °C, faisant fondre l'alumine en liquide.

Pour semis:
Un cristal de graine de saphir est inséré dans l'alumine fondue pour guider la croissance du cristal.

Croissance cristalline:
L'alumine fondue refroidit lentement, permettant au cristal de saphir de se développer à partir de la graine.

Réfrigération:
Le système refroidit progressivement pour solidifier le cristal, avec des taux de refroidissement contrôlés pour éviter les défauts.

Élimination des cristaux:
Le cristal de saphir est extrait et traité.

Traitement après croissance:
Le cristal est poli et testé pour la qualité afin de répondre aux normes d'application.

Fiche de données de la fournaise ZMSH KY Sapphire Crystal Growth ((partiellement)

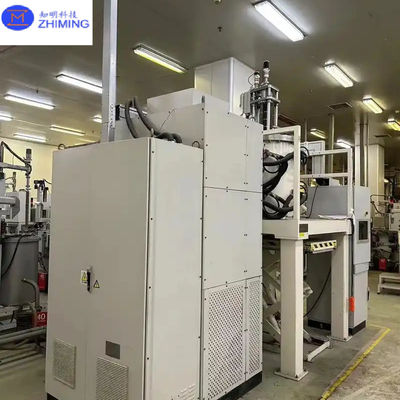

ZMSH KY fourneau de croissance de cristaux de saphir à l'usine du client

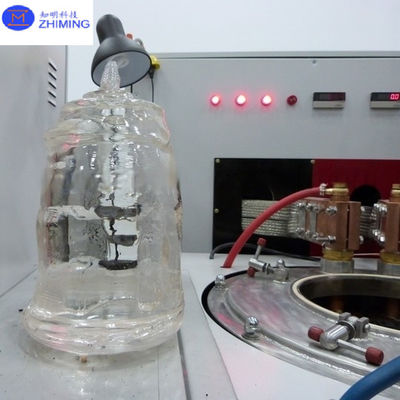

Qualité de croissance des cristaux du four de croissance des cristaux de saphir ZMSH KY

Le four de croissance de cristaux de saphir ZMSH KY est conçu pour optimiser la qualité des cristaux de saphir grâce à un contrôle précis du processus, une conception avancée du champ thermique et une sélection de matériaux de haute pureté.Voici les principaux avantages des cristaux de saphir produits à l'aide de ce four:

Haute pureté cristalline

• Le four ZMSH assure une contamination minimale grâce à l'utilisation de matières premières de haute pureté et d'une atmosphère de vide/gaz inerte optimisée.
• Les matériaux de creuset avancés (tels que le tungstène ou l'iridium de haute pureté) aident à réduire l'incorporation d'impuretés pendant le processus de croissance.

Excellente qualité optique

• Les cristaux de saphir cultivés présentent une transmission optique élevée, en particulier dans le spectre ultraviolet (UV) et infrarouge (IR), ce qui les rend idéaux pour les applications optiques.
• La structure cristalline uniforme minimise la diffusion et l'absorption de la lumière, assurant ainsi des performances supérieures dans les applications de fenêtres à LED, laser et optiques.

Faible densité de dislocation

• Le contrôle optimisé du gradient thermique dans le four ZMSH KY réduit le stress thermique, ce qui entraîne une faible densité de dislocation et moins de défauts internes.
• Ceci est crucial pour les applications hautes performances telles que les substrats de semi-conducteurs et les composants optiques haut de gamme.

Taille de cristal grande et uniforme

• Le four permet la production de boules de saphir de grand diamètre, ce qui permet une découpe efficace des plaquettes et un gaspillage minimal de matériaux.
• L'uniformité axiale et radiale des cristaux cultivés assure des propriétés cohérentes sur toute la boule.

Une résistance mécanique supérieure

• Les cristaux de saphir présentent une dureté élevée et une excellente stabilité mécanique, ce qui les rend très résistants aux rayures et aux dommages mécaniques.
• Ces propriétés sont essentielles pour des applications exigeantes comme les écrans de smartphones, les couvertures de montres et l'optique aérospatiale.

Processus de croissance stable et répétable

• Le système de contrôle avancé du four ZMSH KY permet une régulation précise de la température et du taux de croissance, assurant la répétabilité et la qualité cristalline constante.
• Les caractéristiques d'automatisation réduisent l'erreur humaine, ce qui conduit à un rendement de production élevé et moins de cristaux défectueux.

Contrôle optimisé du stress pour réduire les fissures

• Le four Sapphire Crystal Growth est conçu pour optimiser la répartition des contraintes thermiques, réduisant ainsi le risque de fissures ou de déformations structurelles dans le cristal final.
• Cela améliore l'efficacité du traitement des opérations de découpe et de polissage des plaquettes en aval.

Questions et réponses

Quels sont les principaux avantages des cristaux de saphir cultivés à l'aide du four ZMSH KY?

✅ Haute pureté avec un minimum d'impuretés
✅ Excellente transparence optique dans les gammes UV, visible et IR
✅ Faible densité de dislocation pour les applications de semi-conducteurs
✅ Des cristaux de grande taille et uniformes
✅ Haute résistance mécanique et résistance aux rayures
✅ Contrôle optimisé des contraintes pour réduire les fissures

Quelles mesures de contrôle de la qualité sont mises en place pendant le processus de croissance des cristaux?
