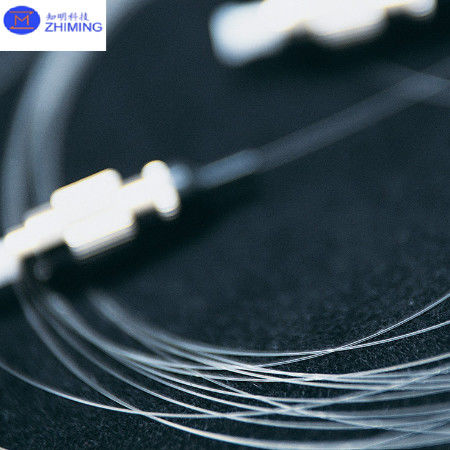

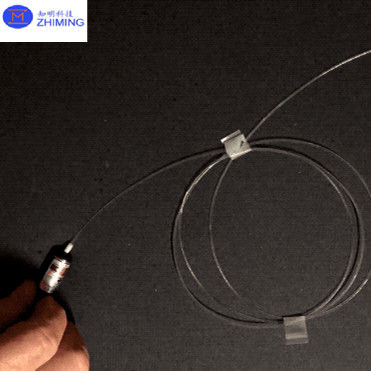

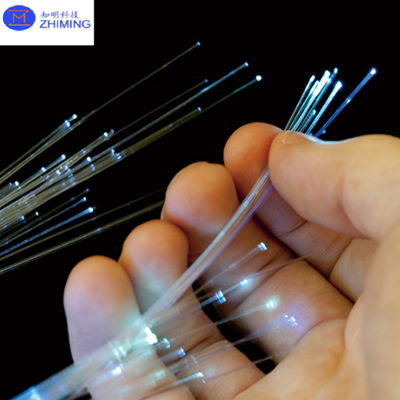

fibre optique saphir Dia 25-500um Orientation de la fibre sur l'axe C Transmission > 80% Haute résistance aux rayonnements

fibre optique saphir Dia 25-500um Orientation de la fibre sur l'axe C Transmission > 80% Haute résistance aux rayonnements

Résumé

Les fibres optiques saphir représentent l'avant-garde de la technologie de transmission optique, combinant une durabilité, une précision et une résistance aux rayonnements inégalées.ces fibres sont orientées le long de l'axe C, assurant des propriétés optiques supérieures et une stabilité mécanique, avec une transmission supérieure à 80% sur un large spectre et une résistance élevée aux rayonnements,Ils excellent dans des environnements extrêmes où les fibres optiques classiques échouent.Les fibres de saphir trouvent des applications dans l'aérospatiale, l'énergie nucléaire, les dispositifs médicaux et les systèmes de détection avancés.démontrant des performances exceptionnelles à haute température et à haute radiation.

Propriétés

1.Composition du matériau

• La pureté: Composées d'oxyde d'aluminium (Al2O3) de haute pureté, les fibres de saphir sont des structures monocristallines dépourvues de bordures de grains, ce qui améliore la consistance mécanique et optique.
• Les orientations: l'orientation de l'axe C maximise l'efficacité de transmission optique et la robustesse mécanique.

2.Les dimensions physiques

• Plage de diamètre: Disponible dans des diamètres personnalisables allant de 25 μm à 500 μm, répondant à diverses exigences pour les systèmes optiques de précision.
• Options de longueur: Adapté aux besoins des utilisateurs, offrant une flexibilité pour des applications spécifiques.

3.Performance optique

• Haute transmission: plus de 80% d'efficacité de transmission dans la gamme de longueurs d'onde de 200 nm à 5 μm, couvrant les spectres ultraviolets (UV) à infrarouge moyen (IR).Cette large plage de transparence est idéale pour les applications nécessitant une fonctionnalité multicouches.
• Faible perte optique: Une attenuation minimale assure une transmission efficace du signal sur de longues distances.

4.Stabilité thermique

• Températures de fonctionnement: Les fibres de saphir peuvent résister à des températures extrêmes allant jusqu'à 2 000°C, conservant ainsi leur intégrité optique même sous contrainte thermique.
• Conductivité thermique: Excellentes propriétés de dissipation thermique réduisent la dégradation thermique, améliorant la longévité.

5.Résistance aux rayonnements

• Tolérance élevée aux radiations: Les fibres de saphir conservent leurs propriétés optiques et structurelles même dans des environnements où les niveaux de rayonnement ionisant sont élevés, comme les réacteurs nucléaires et les missions spatiales.

6.Propriétés mécaniques

• Forte résistance à la traction: La résistance inhérente du saphir lui permet de résister aux contraintes mécaniques, y compris la tension, les vibrations et les chocs.
• Résistance aux rayures: les fibres de saphir conservent la clarté optique et l'intégrité structurelle dans des conditions abrasives.

7.Stabilité chimique

• Résistance à la corrosion: chimiquement inertes à la plupart des acides, alcalis et solvants, ce qui les rend idéales pour les environnements corrosifs.
• Biocompatibilité: sans danger pour les applications médicales, y compris les procédures invasives et les outils de diagnostic.

Applications

1.Aérospatiale et défense

• Communication résistante aux radiations: Les fibres de saphir font partie intégrante des systèmes de transmission de données dans l'exploration spatiale, où prévalent des radiations élevées et des températures extrêmes.
• Détection infrarouge: Leur large gamme spectrale et leur résistance mécanique les rendent adaptés aux systèmes d'imagerie thermique dans les applications militaires et aérospatiales.
• Systèmes de navigation et de guidage: Sa grande durabilité et sa précision lui permettent d'être utilisé dans les gyroscopes et autres aides à la navigation dans des environnements à fort stress.

2.Environnements nucléaires et hautement radioactifs

• Surveillance des réacteurs: les fibres de saphir résistant aux radiations et à la chaleur assurent une surveillance précise et à long terme des réacteurs nucléaires.
• Dosimétrie des rayonnements: Ces fibres sont utilisées dans les instruments spectroscopiques pour mesurer l'exposition aux rayonnements avec une grande précision.
• Gestion des déchets: Les fibres de saphir facilitent la télédétection et le diagnostic dans le traitement des déchets radioactifs.

3.Technologie médicale

• Systèmes de diffusion laser: Leur haute transmittance et leur précision permettent des applications dans les chirurgies au laser et les équipements de diagnostic avancés.
• Endoscopie: Les fibres de saphir sont utilisées dans les appareils endoscopiques pour l'imagerie UV ou IR, offrant des capacités d'imagerie améliorées.
• Analyse des tissus: Leur biocompatibilité et leur clarté optique soutiennent les applications en spectroscopie pour le diagnostic des tissus.

4.Applications industrielles

• Détection des températures élevées: Ces fibres sont utilisées dans les fours industriels, les turbines et les moteurs pour la surveillance de la température en temps réel.
• Surveillance des processus corrosifs: Les fibres de saphir fonctionnent de manière fiable dans des environnements de traitement chimique difficiles.
• Traitement des matériaux au laser: Les fibres de saphir transmettent des faisceaux laser puissants pour couper, souder et percer avec précision.

5.Recherche scientifique

• Spéctroscopie et photonique: les fibres de saphir ̇ une large plage de transparence et une faible perte optique en font un choix privilégié pour la spectroscopie dans les milieux de recherche.
• Les technologies quantiques: l'indice de réfraction élevé et la stabilité mécanique soutiennent les progrès dans les expériences de communication quantique et de photonique.

Avantages par rapport aux fibres optiques classiques

1.Résistance aux températures élevées et aux radiations

Contrairement aux fibres de silice, qui se décomposent sous une chaleur et des radiations extrêmes, les fibres de saphir conservent leurs performances dans des conditions difficiles.

2.Large gamme spectrale

Avec une transparence allant des UV aux infrarouges moyens, les fibres de saphir surpassent les fibres conventionnelles dans les applications à longueurs d'onde multiples.

3.Une durabilité supérieure

Les propriétés mécaniques et chimiques du saphir assurent sa fiabilité à long terme, même dans des environnements abrasifs ou corrosifs.

4.Orientation sur l'axe C

Cette orientation spécifique de la fibre minimise la birefringence, assurant une performance optique constante sur une gamme de longueurs d'onde et de conditions.

Emballage et personnalisation

Les fibres optiques en saphir peuvent être personnalisées pour répondre à des exigences opérationnelles spécifiques:

• Options de diamètre: Disponible dans une plage allant de 25 μm à 500 μm pour diverses applications.
• Les extrémités polies: Finitions de finition personnalisées, y compris revêtements inclinés ou antireflet, pour améliorer l'efficacité de l'accouplement.
• Enveloppe de protection: Options de revêtement supplémentaires pour une protection accrue dans des environnements mécaniques ou chimiques.
• Longueur personnalisée: Disponible en différentes longueurs en fonction des besoins spécifiques du projet.

Conclusion

Les fibres optiques en saphir, avec leurs propriétés inégalées, sont un composant essentiel des technologies de pointe dans les domaines aérospatiale, nucléaire, médical, industriel et de recherche.Leur transmission élevée, résistance aux rayonnements et durabilité en font la fibre de choix pour les applications dans des conditions extrêmes.ces fibres offrent une certaine souplesse, précision et fiabilité inégalées par les matériaux optiques traditionnels.

Pour plus de détails, spécifications techniques ou demandes de personnalisation, veuillez contacter notre équipe de support technique.
