Détails sur le produit:

Lieu d'origine: Chine
Nom de marque: ZMSH
Numéro de modèle: gaufrette de silicium
meilleur prix Contact

Détail Infomation

Type/dopant: N - Phos/Sb/As orientation: 100
Résistivité :: 0 à 100 ohms-cm Épaisseur: 381 μm/525 μm/625 μm +/- 20 μm
TTV: < 10 μm appartements: 1 ou 2/ norme SEMI
polonais: polissage à une face Particule (LPD): Les émissions de dioxyde de carbone sont les suivantes:
Mettre en évidence:

Dépant de silicone de type N P

,

Wafer en silicium poli à une face de 6 pouces

,

Une galette en silicone de 4 pouces.

Description de produit

Wafer en silicium N type P Dopant 2 pouces 4 pouces 6 pouces 8 pouces Résistivité: 0-100 ohm-cm Polie à une face

Résumé du produit

Les plaquettes de silicium sont des tranches minces de matériaux semi-conducteurs, principalement du silicium, utilisées comme substrat dans la fabrication de circuits intégrés (CI) et d'autres dispositifs microélectroniques.Ces plaquettes sont dérivées de lingots de silicium monocristallinLes lingots sont ensuite coupés en plaquettes, polies pour obtenir une surface lisse comme un miroir,et transformés en fonction des exigences spécifiques de l'industrie.

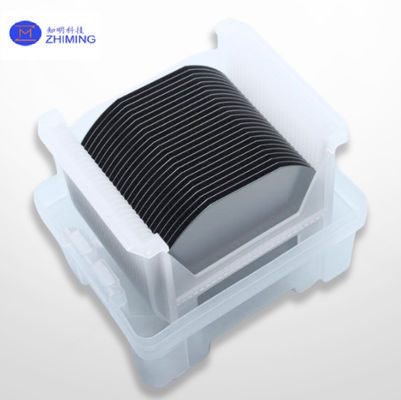

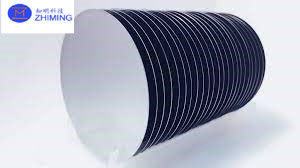

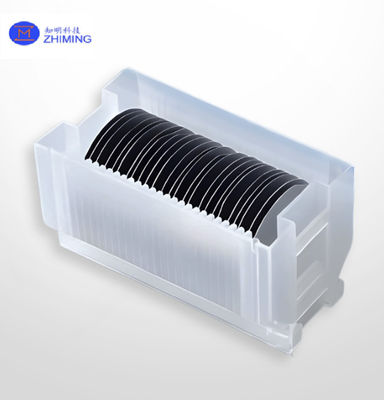

Wafer de silicium N type P Dopant 2 pouces 4 pouces 6 pouces 8 pouces Résistivité 0-100 Ohm-cm Single-side poli 0Wafer de silicium N type P Dopant 2 pouces 4 pouces 6 pouces 8 pouces Résistivité 0-100 Ohm-cm Single-side poli 1



Propriétés du produit

Les plaquettes de silicium font partie intégrante de l'industrie des semi-conducteurs, présentant une gamme de propriétés qui les rendent idéales pour la fabrication de dispositifs électroniques et photoniques.Voici les principales propriétés des plaquettes de silicium:

  1. Propriétés électriques:

    • Comportement des semi-conducteurs: Le silicium a des propriétés intrinsèques de semi-conducteurs, ce qui signifie que sa conductivité peut être modifiée par l'ajout d'impuretés, connues sous le nom de dopage.Cela permet de créer des matériaux de type p et de type n essentiels pour former des jonctions p-n dans les appareils électroniques.
    • Le vide de bande: le silicium a une bande passante de 1,12 eV à température ambiante,qui est favorable pour les appareils électroniques car il fournit un bon équilibre entre la mobilité des électrons et la résistance à la génération thermique des paires électron-trous.
  2. Propriétés mécaniques:

    • Dureté et force: Le silicium est un matériau relativement dur et résistant, ce qui le rend suffisamment robuste pour résister aux contraintes mécaniques liées au traitement des semi-conducteurs.
    • Fragilité: Malgré sa résistance, le silicium est fragile, ce qui peut entraîner la rupture de la gaufre si elle n'est pas manipulée correctement pendant les processus de fabrication.
  3. Propriétés thermiques:

    • Conductivité thermique: Le silicium a une bonne conductivité thermique (environ 150 W/mK à température ambiante), ce qui est crucial pour dissiper la chaleur dans les appareils à haute puissance et à haute fréquence.
    • Coefficient de dilatation thermique: Le silicium a un coefficient d'expansion thermique d'environ 2,6 x 10^-6 par degré Celsius, ce qui est relativement faible et aide à maintenir l'intégrité structurelle sous contrainte thermique lors du traitement des dispositifs.
  4. Propriétés optiques:

    • Transparence dans l'infrarouge: Le silicium est transparent à la lumière infrarouge, ce qui le rend utile dans les détecteurs infrarouges et autres applications photoniques.
  5. Propriétés chimiques:

    • Stabilité chimique: Le silicium est chimiquement stable dans la plupart des conditions de traitement, bien qu'il puisse être gravé par certains produits chimiques industriels utilisés dans la fabrication de semi-conducteurs.
    • Oxydation: Le silicium forme facilement une couche d'oxyde natif (dioxyde de silicium) lorsqu'il est exposé à l'oxygène, en particulier à haute température.comme les couches isolantes et les oxydes de porte dans la technologie MOS.

Je suis désolée.

Pour les véhicules à moteur électrique:

Diamètre: 200 mm

Diamètre: 300 mm

Plaquettes de silicium Plaquettes de silicium Plaquettes de silicium
Type/Dopant: N - Phos/Sb/As Type/Dopant: N - Phos/Sb/As Type/Dopant: N - Phos/Sb/As
L'orientation: < 100> L'orientation: < 100> L'orientation: < 100>
Résistance: 0 à 100 ohms-cm Résistance: 0 à 100 ohms-cm Résistance: 0 à 100 ohms-cm
Épaisseur: 381μm/525μm/625μm +/- 20μm Épaisseur: 725 μm +/- 20 μm Épaisseur: 775 μm +/- 20 μm
TTV: < 10 μm TTV: < 5 μm TTV: < 5 μm
Places: 1 ou 2/ norme SEMI Encoche: norme SEMI Encoche: norme SEMI
Polie à une seule face Polie à une seule face Polissage à double face
Particule (LPD): <=20@>=0,3um Particule (LPD): <=50@>=0,2um Particule (LPD): <=50@>=0,2um

Ces propriétés sont mises à profit lors du processus de fabrication des dispositifs semi-conducteurs, où un contrôle précis deset les caractéristiques chimiques sont requises pour produire des composants électroniques fiables et performantsL'adaptabilité des plaquettes de silicium à divers procédés de dopage accroît encore leur utilité dans la création d'une large gamme de dispositifs électroniques et photoniques.

Applications du produit

Les plaquettes de silicium, en raison de leurs propriétés polyvalentes et de leur compatibilité avec diverses technologies de fabrication, trouvent une application dans de nombreuses industries.Voici comment ces applications sont généralement classées:

  1. Circuits intégrés (CI):

    • Microprocesseurs et microcontrôleurs: Ce sont les cerveaux des ordinateurs, des smartphones et des systèmes embarqués, qui gèrent les calculs et le traitement des données.
    • Puces mémoire: y compris la DRAM, la SRAM et la mémoire flash, qui sont essentielles pour le stockage des données dans un large éventail de dispositifs électroniques.
  2. Énergie solaire:

    • Piles photovoltaïques: les plaquettes de silicium sont un matériau primaire des cellules solaires, qui convertissent la lumière du soleil en électricité.avec des rendements dépendant de la pureté et de la structure cristalline du silicium.
  3. Systèmes microélectromécaniques:

    • Sensors et actionneurs: Il s'agit notamment d'accéléromètres, de gyroscopes et de microphones couramment utilisés dans les systèmes automobiles, les smartphones et les appareils médicaux.
  4. Optoélectronique:

    • LED et photodétecteurs: Les plaquettes de silicium sont utilisées pour construire des appareils qui émettent ou répondent à la lumière, intégrés dans les écrans, les systèmes de communication optique et les appareils d'imagerie.
    • Circuits optiques intégrés: Utilisé dans les télécommunications pour une transmission de données plus efficace.
  5. Électronique de puissance:

    • Dispositifs de gestion de l'énergie: Ces dispositifs régulent et contrôlent la distribution et le débit de l'énergie électrique dans les systèmes, essentiels pour améliorer l'efficacité énergétique et les performances dans les applications automobiles et industrielles.
  6. Laser à semi-conducteurs:

    • Les lasers infrarouges: Bien qu'il ne soit pas le matériau principal pour les applications émettrices de lumière, le silicium est utilisé dans la construction de composants pour les lasers semi-conducteurs, en particulier pour la photonique intégrée.
  7. L'informatique quantique:

    • Points quantiques et autres dispositifs quantiques: Les applications expérimentales des plaquettes de silicium dans l'informatique quantique incluent la création de points quantiques qui peuvent fonctionner comme des qubits.

Chacune de ces applications tire parti des propriétés électriques, thermiques, mécaniques et optiques uniques des plaquettes de silicium pour répondre à des exigences fonctionnelles spécifiques.Le développement et la réduction de la technologie du silicium continuent d'ouvrir de nouvelles possibilités et d'améliorer les capacités existantes dans ces divers domaines..
