substrat de saphir
Created with Pixso.

WS₂ sur film de disulfure de tungstène semi-conducteur 2D Sapphire Wafer sur substrat saphir

WS₂ sur film de disulfure de tungstène semi-conducteur 2D Sapphire Wafer sur substrat saphir

Nom De Marque: ZMSH
Les informations détaillées
Lieu d'origine:
Chine
Certification:
rohs
Type de produit:
WS₂ sur une plaquette de saphir
Taille de gaufrette:
2 pouces 4 pouces
Type de film:
Film WS₂ continu multicouche
Structure cristalline:
Structure hexagonale
Qualité du cristal:
Structure monocristalline de haute qualité vérifiée par analyse GIXRD et GI-WAXS
Rugosité de la surface:
RMS autour de 0,11 nm
Description de produit

WS2 sur Sapphire Wafer -- fournisseur de films de semi-conducteurs 2D de haute qualité

Vue d'ensemble du produit

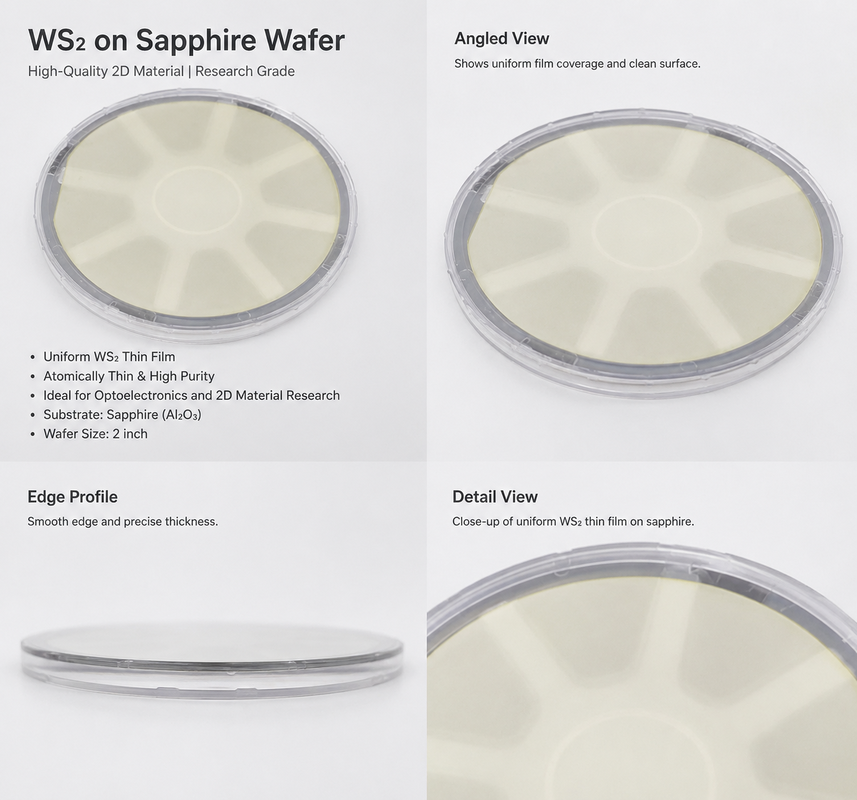

WS₂ sur film de disulfure de tungstène semi-conducteur 2D Sapphire Wafer sur substrat saphir 0

WS2 on Sapphire Wafer est un matériau semi-conducteur bidimensionnel de haute qualité composé d'un film de disulfure de tungstène cultivé sur un substrat de saphir.appartenant à la famille des dichalcogénides des métaux de transitionEn raison de sa structure en couches unique, de sa réponse optique et de ses propriétés de semi-conducteurs,WS2 est devenu l'un des matériaux candidats les plus attrayants pour la nanoélectronique de nouvelle génération, l'optoélectronique, les capteurs et la recherche avancée sur les semi-conducteurs.





Alors que la technologie des semi-conducteurs continue de s'orienter vers de plus petits nœuds technologiques, les systèmes de matériaux classiques à base de silicium sont confrontés à des défis croissants.En particulier lorsque les canaux des transistors deviennent plus étroits et que le transport du transporteur est plus fortement affecté par les défauts de surfaceDans le cadre de cette tendance de développement, de nouveaux matériaux semi-conducteurs sont nécessaires pour soutenir l'innovation des futurs appareils.Les matériaux semi-conducteurs bidimensionnels tels que WS2 sont considérés comme des candidats prometteurs pour la recherche post-silicone, en particulier dans les dispositifs logiques avancés, les puces d'IA, le matériel neuromorphe, la mémoire haute vitesse, la communication sans fil, les biosensors, les capteurs de gaz et les photodétecteurs.





Notre WS2 sur les plaquettes en saphir est conçu pour les laboratoires de recherche, les universités, les instituts de semi-conducteurs, les entreprises optoélectroniques et les équipes de développement de matériaux avancés.Le produit est équipé d'un film WS2 continu multicouche, une excellente planéité de surface, une forte réponse à la photoluminescence et une qualité de cristal vérifiée grâce à des méthodes de caractérisation avancées, notamment AFM, Raman, PL, PL mapping, GIXRD, TEM et GI-WAXS.




Pourquoi WS2 sur Sapphire?



Le saphir est largement utilisé comme matériau de substrat en raison de son excellente résistance mécanique, sa stabilité thermique, sa résistance chimique et sa transparence optique.le saphir fournit une plate-forme stable et fiable pour la croissance de matériaux 2D, des essais optiques, la fabrication de dispositifs et la recherche sur les semi-conducteurs.



WS2 sur saphir est particulièrement adapté aux applications nécessitant une homogénéité de film de haute qualité, des propriétés de substrat stables et une forte réponse optique.Comparé aux flocons 2D transférés au hasard, la pellicule WS2 au niveau de la gaufre sur le saphir offre une meilleure consistance et est plus adaptée à la recherche systématique, à la caractérisation à l'échelle de la gaufre et au développement des processus de l'appareil.






Tableau des spécifications du produit

Nom de l'article Définition
Nom du produit WS2 sur la plaque de saphir
Matériel Disulfure de tungstène
Formule chimique WS2
Catégorie des matériaux Matériau 2D semi-conducteur / TMD
Nom complet de TMD Dichalcogénure de métal de transition
Matériau du substrat D'autres produits
Structure du film Film WS2 continu à plusieurs couches
Taille de gaufre disponible 2 pouces, 4 pouces
Structure cristalline Structure hexagonale
Qualité cristalline Structure monocristalline de haute qualité vérifiée par GIXRD et GI-WAXS
Qualité de la surface Haute planéité de surface confirmée par l'AFM
Roughness de la surface RMS autour de 0,11 nm
Méthodes de caractérisation L'image optique, l'AFM, le TEM, le PL, la cartographie PL, le Raman, le GIXRD, le GI-WAXS
Performance optique Signal PL fort et FWHM étroit
L'uniformité Une homogénéité élevée confirmée par la cartographie PL
Utilisation typique Recherche sur les semi-conducteurs 2D, photodétecteurs, capteurs, dispositifs logiques, optoélectronique
Produit standard 2 pouces WS2 sur Sapphire, 4 pouces WS2 sur Sapphire
Personnalisation Disponible sur demande
Utilisation académique Convient aux universités, aux instituts et aux laboratoires de recherche

Types de produits disponibles

Type de produit Taille de la gaufre Description du film
WS2 sur la plaque de saphir 2 pouces Film WS2 continu multicouche sur substrat de saphir
WS2 sur la plaque de saphir 4 pouces Film WS2 continu multicouche sur substrat de saphir
Niveau de recherche WS2 sur le saphir La coutume Convient à la recherche académique et au développement de matériel
Wafer WS2 personnalisé La coutume Spécifications personnalisées disponibles selon les exigences du projet



Principales caractéristiques du produit

Caractéristique Définition Avantages pour le client
Film WS2 de haute qualité Film continu à plusieurs couches de disulfure de tungstène cultivé sur du saphir Convient à la recherche stable sur les semi-conducteurs 2D
Substrate de saphir Haute résistance mécanique, transparence optique et stabilité thermique Fournit une plateforme fiable pour les tests de matériaux et le développement de dispositifs
Excellente planéité de la surface Le résultat AFM montre RMS autour de 0,11 nm Convient à la caractérisation à l'échelle nanométrique et à la fabrication de dispositifs
Signal PL fort Le test de photoluminescence montre une forte réponse optique Indique une bonne qualité optique du film WS2
FWHM étroite Un FWHM plus étroit reflète une meilleure uniformité optique Utile pour la recherche optoélectronique avancée
Vérification par Raman L'analyse de Raman confirme les caractéristiques du matériau WS2 Fournit une identification fiable du matériau
PL Uniformité de cartographie La cartographie PL confirme une bonne homogénéité des matériaux Convient à la recherche au niveau des plaquettes
Analyse du GIXRD Confirme la structure cristalline hexagonale et l' orientation dans le plan Prend en charge la vérification de la structure cristalline
L'analyse GI-WAXS Confirme une structure monocristalline de haute qualité Utile pour la recherche avancée sur les matériaux
2 pouces et 4 pouces Options Tailles de plaquette standard disponibles Convient à la recherche à l'échelle du laboratoire et à l'échelle des plaquettes

Avantages du produitWS₂ sur film de disulfure de tungstène semi-conducteur 2D Sapphire Wafer sur substrat saphir 1

Notre WS2 sur plaquettes de saphir est conçu pour les clients qui ont besoin de plus que de simples échantillons de matériaux 2D.données de caractérisation fiables, et des performances de matériau stables au niveau des plaquettes.





Comparé aux petits flocons exfoliés, WS2 sur plaquette de saphir fournit une plateforme de matériaux de plus grande surface pour une recherche systématique.Il aide les chercheurs à réduire la variation d'échantillon à échantillon et soutient des expériences de dispositifs plus cohérentesLa structure de film continu multicouche le rend également adapté aux essais optiques, à l'analyse structurelle et au développement de procédés.





Le signal de photoluminescence fort et le FWHM étroit indiquent une haute qualité optique.La caractérisation GIXRD et GI-WAXS soutient davantage la qualité cristalline et la fiabilité structurelle du film WS2.




Résumé de la caractérisation

Méthode de caractérisation Objectif Résultat / Signification
Image optique Inspection visuelle du film WS2 Confirme l'apparence du film et la couverture de la surface
AFM Analyse de la rugosité et de la morphologie de la surface Confirme une grande planéité de surface, RMS autour de 0,11 nm
Raman Identification du matériau et analyse du mode vibrationnel Confirme les pics caractéristiques de WS2
PL Analyse de la réponse optique Affiche une forte photoluminescence
PL Cartographie Analyse de l'uniformité Confirme une grande homogénéité des matériaux
TEM Observation de la microstructure Prend en charge l'analyse structurelle à l'échelle nanométrique
GIXRD Analyse de la structure cristalline dans le plan Confirme la structure hexagonale et l' orientation cristalline
Les produits de la catégorie 1 Analyse avancée de la structure cristalline Confirme une structure monocristalline de haute qualité

Applications de WS2 sur une plaque de saphir

WS2 sur le saphir est adapté à un large éventail de recherches avancées et d'applications liées aux semi-conducteurs.une forte réponse optique, et l'uniformité du matériau au niveau des plaquettes est requise.





Domaine d'application Définition
Recherche sur les semi-conducteurs 2D Utilisé pour des études fondamentales sur les matériaux à base de dichalcogénures de métaux de transition et les propriétés des semi-conducteurs à l'échelle nanométrique
Recherche sur les circuits intégrés logiques Convient à l'exploration de matériaux de transistors et de dispositifs logiques de nouvelle génération
Développement de puces d'IA Peut être utilisé dans la recherche liée aux matériaux informatiques avancés et aux structures de dispositifs
Matériel neuromorphe Soutenir la recherche sur les dispositifs informatiques basés sur le cerveau et les architectures de semi-conducteurs émergentes
Dispositifs de mémoire Applicable à la recherche sur les futurs matériaux de mémoire et les appareils électroniques à grande vitesse
Recherche sur les SRAM à grande vitesse Plateforme matérielle potentielle pour de futures études de mémoire à grande vitesse
Communication sans fil Peut être utilisé dans la recherche de matériaux semi-conducteurs à haute fréquence et RF
Électronique flexible Convient pour les études de dispositifs électroniques flexibles, portables et légers
Biosensors Les propriétés de surface de WS2 le rendent utile pour la recherche sur les biosensors et les plateformes de détection
Capteurs de gaz Convient à la recherche sur la détection des gaz en raison de la grande sensibilité de surface des matériaux 2D
Détecteurs de photodétecteurs Une forte réponse optique rend WS2 adapté à la recherche de photodétecteurs et de dispositifs optoélectroniques
Optoélectronique Applicable à la recherche en émission lumineuse, détection lumineuse et modulation optique



Description détaillée de l'application





1. Recherche sur les semi-conducteurs 2D

WS2 est l'un des matériaux TMD les plus importants pour la recherche sur les semi-conducteurs de nouvelle génération.Sa structure en couches et ses caractéristiques de semi-conducteur en font un matériau attrayant pour l'étude du transport de charge, les effets de surface, le comportement optique et les performances des appareils à l'échelle nanométrique.WS2 sur une plaque de saphir fournit une plateforme stable pour les universités et les laboratoires travaillant sur les matériaux 2D et la technologie future des semi-conducteurs.





2. Recherche sur les puces logiques et l'IA

Comme la mise à l'échelle traditionnelle du silicium est confrontée à des limitations physiques, de nouveaux matériaux sont explorés pour le développement futur de puces logiques IC et IA.WS2 est considéré comme un matériau de semi-conducteur 2D prometteur pour la recherche sur les canaux ultra-mincesLe WS2 sur plaquette de saphir peut être utilisé comme plate-forme matérielle pour la recherche en phase initiale, le prototypage et la caractérisation des dispositifs.





3Le matériel neuromorphe.

L'informatique neuromorphe nécessite de nouveaux matériaux et structures de dispositifs pouvant prendre en charge les fonctions informatiques inspirées du cerveau.Les semi-conducteurs bidimensionnels tels que WS2 sont étudiés pour leur potentiel dans les architectures de dispositifs émergentsLa recherche sur les plaquettes en saphir peut soutenir la recherche sur de nouveaux mécanismes électroniques et optoélectroniques pour le matériel neuromorphe.





4- Photodétecteurs et appareils optoélectroniques

Le signal PL fort de notre film WS2 indique une bonne qualité optique.qui est important pour la détection de la lumièreLe saphir fournit également une bonne transparence et stabilité optiques, ce qui en fait un excellent substrat pour les applications optoélectroniques.





5. Les capteurs

En raison du rapport surface/volume élevé des matériaux bidimensionnels, le WS2 convient à la recherche sur les capteurs, y compris les biosensors et les capteurs de gaz.La surface de WS2 peut interagir avec des molécules externesWS2 sur une plaque de saphir fournit une plateforme de substrat stable et uniforme pour le développement de capteurs.





6. électronique flexible

Bien que le saphir soit un substrat rigide, WS2 en tant que matériau 2D est largement étudié dans le domaine de l'électronique flexible.caractérisation, et le développement de processus de transfert avant l'intégration dans la structure de dispositif flexibles.
