| Nom De Marque: | ZMSH |
| MOQ: | 1 |
| Prix: | by case |
| Détails De L'emballage: | Cartons personnalisés |
| Conditions De Paiement: | T/T |

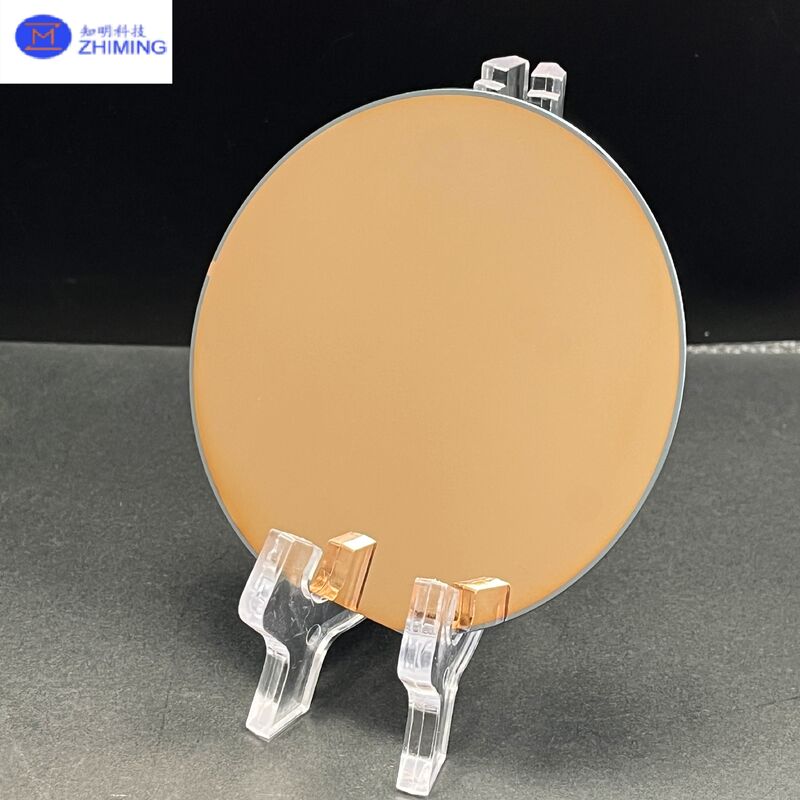

Les plaquettes de silicium revêtues de métal Ti/Cu sont fabriquées en déposant une couche d'adhérence en titane (Ti) suivie d'une couche conductrice en cuivre (Cu) sur des substrats de haute qualité en utilisant la pulvérisation cathodique magnétron standard. La couche de Ti améliore l'adhérence du film et la stabilité interfaciale, tandis que la couche de Cu offre une excellente conductivité électrique. Plusieurs tailles de plaquettes, types de conductivité, orientations, plages de résistivité et épaisseurs de film sont disponibles, avec une personnalisation complète prise en charge pour la recherche et le prototypage industriel.
![]()
Empilement de films: Substrat + Couche d'adhérence (Ti) + Couche de revêtement (Cu)
Processus de dépôt: Pulvérisation cathodique magnétron standard (optionnel : évaporation thermique / galvanoplastie sur demande)
Caractéristiques principales: Forte adhérence, surface à faible résistance, adaptée à la lithographie ultérieure, à l'accumulation par galvanoplastie ou à la fabrication de dispositifs.
![]()
| Article | Spécification / Options |
|---|---|
| Taille de la plaquette | 2", 4", 6", 8" ; pièces de 10×10 mm ; toute taille personnalisée disponible |
| Type de conductivité | Type P, Type N, Haute résistivité intrinsèque (Un) |
| Orientation cristalline | <100>, <111>, etc. |
| Résistivité | Faible : 1000–10000 Ω·cm |
| Épaisseur du substrat (µm) | 2" : 200 / 280 / 400 / 500 / selon les besoins ; 4" : 450 / 500 / 525 / selon les besoins ; 6" : 625 / 650 / 675 / selon les besoins ; 8" : 650 / 700 / 725 / 775 / selon les besoins |
| Matériau du substrat | Silicium (Si) ; optionnel : quartz, verre BF33, etc. |
| Structure de l'empilement | Substrat + couche d'adhérence Ti + revêtement Cu |
| Méthode de dépôt | Pulvérisation cathodique magnétron (standard) ; optionnel : évaporation thermique / galvanoplastie |
| Films métalliques disponibles (série) | Ti/Cu ; également disponibles : Au, Pt, Al, Ni, Ag, etc. |
| Épaisseur du film | 10 nm, 50 nm, 100 nm, 150 nm, 300 nm, 500 nm, 1 µm, etc. (personnalisable) |
Contacts ohmiques et électrodes: substrats conducteurs, plots de contact, tests électriques
Couche d'amorçage pour la galvanoplastie: RDL, microstructures, procédés de galvanoplastie MEMS
Recherche sur les nanomatériaux et les couches minces: substrats sol–gel, croissance et caractérisation des nanomatériaux
Microscopie et métrologie à sonde: MEB, AFM et autres applications de microscopie à sonde à balayage
Plateformes bio/chimiques: culture cellulaire, puces à protéines/ADN, substrats de réflectométrie, plateformes de détection
Excellente adhérence grâce à l'intercouche Ti
Haute conductivité et surface Cu uniforme
Large sélection de tailles de plaquettes, de plages de résistivité et d'orientations
Personnalisation flexible pour la taille, le substrat, l'empilement de films et l'épaisseur
Processus stable et reproductible utilisant une technologie de pulvérisation mature
Q1 : Pourquoi une couche de Ti est-elle utilisée sous le revêtement Cu ?
R : Le titane agit comme une couche d'adhérence (liaison), améliorant la fixation du cuivre au substrat et améliorant la stabilité de l'interface, ce qui aide à réduire le pelage ou la délamination lors de la manipulation et du traitement.
Q2 : Quelle est la configuration d'épaisseur typique Ti/Cu ?
R : Les combinaisons courantes incluent Ti : des dizaines de nm (par exemple, 10–50 nm) et Cu : 50–300 nm pour les films pulvérisés. Des couches de Cu plus épaisses (niveau µm) sont souvent obtenues par galvanoplastie sur une couche d'amorçage Cu pulvérisée, en fonction de votre application.
Q3 : Pouvez-vous revêtir les deux faces de la plaquette ?
R : Oui. Un revêtement simple face ou double face est disponible sur demande. Veuillez spécifier votre exigence lors de la commande.
