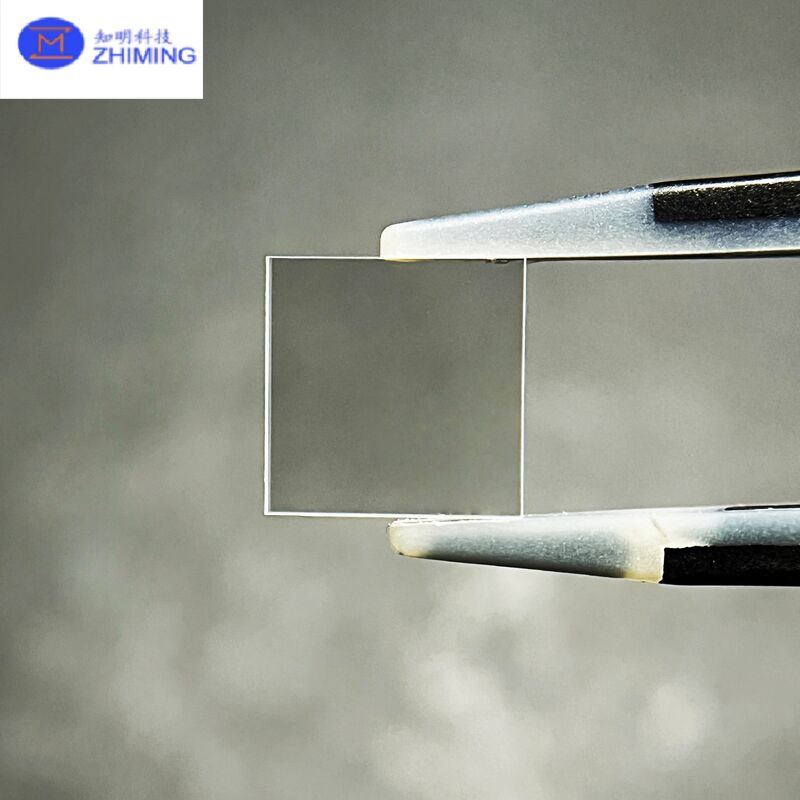

Plaque carrée de saphir sur mesure (polissée à double face)

Les plaques carrées de saphir personnalisées avec polissage optique à double face sont des composants de haute précision fabriqués à partir d'oxyde d'aluminium monocristallin de qualité supérieure (Al2O3).excellente transmission optiqueAvec une excellente stabilité thermique et une résistance chimique supérieure, le saphir est l'un des matériaux les plus fiables utilisés dans les applications optiques et industrielles avancées.Le polissage à double face assure que les deux surfaces de la plaque atteignent une rugosité et une planéité comparables à celles du miroir, ce qui rend la pièce adaptée aux applications nécessitant une transmission lumineuse précise, une faible diffusion et une grande précision géométrique.

Comparées aux plaques polies à un seul côté, les plaques carrées de saphir poli à deux côtés offrent une plus grande symétrie, un meilleur parallélisme, une plus grande planéité et une uniformité optique supérieure.Ils sont largement utilisés dans les systèmes laser, fenêtres optiques, instruments scientifiques, équipements à semi-conducteurs, appareils de spectroscopie et fenêtres d'observation dans des environnements hostiles.

1Caractéristiques du matériau

Le saphir est une forme monocristalline de corindon et fait partie des matériaux optiques les plus durs disponibles, se classant 9e sur l'échelle de Mohs.Ses propriétés le rendent idéal pour la stabilité à long terme dans des environnements exigeants.

Les principaux avantages des matériaux sont les suivants:

• les personnes âgéesTransmission spectrale ultra large:
Le saphir est transparent de 150 nm (ultraviolet profond) à plus de 5,5 μm (IR), ce qui permet des applications multi-spectrales.

• Résistance mécanique exceptionnelle:
Une résistance à la compression élevée, une résistance à la flexion et une résistance à l'abrasion assurent une durabilité sous lourde charge mécanique ou une usure continue.

• Stabilité chimique supérieure:
Résistant aux acides, aux alcalis et à la plupart des solvants chimiques, ce qui le rend adapté aux environnements corrosifs et à haute pression.

• Haute stabilité thermique:
Le saphir résiste à des températures allant jusqu'à 1600 °C dans des atmosphères inertes et conserve son intégrité structurelle en cas de changements thermiques rapides.

2. Caractéristiques du produit (polissage à double face)

1) Polissage optique à double face de haute précision

Les deux surfaces sont polies à la qualité optique, avec une rugosité de surface aussi basse que Ra < 1 nm. Cela réduit la dispersion, améliore la clarté optique,et prend en charge des systèmes laser ou d'imagerie de haute précision.

2) Excellente planéité et parallélisme

Le polissage à double face prend en charge l'élimination symétrique du matériau, permettant des niveaux de planéité élevés tels que λ/4, λ/8, λ/10 ou même λ/20 sur demande.005 mm pour les applications impliquant des interférences, les cavités laser, ou la mesure de haute précision.

3) Uniformité optique élevée

L'uniformité de l'épaisseur et de la qualité de la surface assure des performances optiques fiables avec une distorsion minimale du front d'onde, ce qui est essentiel en métrologie de précision et en recherche scientifique.

4) Une forte durabilité environnementale

La dureté, la stabilité thermique et la résistance chimique du saphir rendent les plaques adaptées à une exposition à long terme à des conditions abrasives, à haute température ou corrosives.

5) Conception entièrement personnalisable

Des formes, des dimensions, des chambres, des tolérances d'épaisseur, une orientation (plan C, plan A, plan R) et des options de revêtement (AR, IR, AF) sont disponibles pour diverses applications.

3. Spécifications standard (entièrement personnalisable)

4. Champs d'application

1) Systèmes laser à haute puissance

Les plaques de saphir doublement polies offrent une excellente transmission et une faible dispersion pour les fenêtres laser, les systèmes de diffusion de faisceaux et les composants optiques à haute énergie.

2) Mesure optique et interférométrie

Grâce à leur planéité et à leur parallélisme extrêmement élevés, ils sont idéaux pour les interféromètres, les cavités de Fabry-Pérot, les étalons, les équipements de mesure du front d'onde et les plates optiques de précision.

3) Instruments scientifiques et de laboratoire

Utilisé comme fenêtre d'observation, substrat d'échantillonnage, optique d'inspection et revêtement protecteur dans les équipements de spectroscopie, d'imagerie et d'analyse.

4) Équipements semi-conducteurs et industriels

Applicable dans les fours à haute température, les chambres à plasma, les outils d'inspection des plaquettes et les capteurs de précision en raison de leur résistance à la chaleur et aux produits chimiques.

5) Environnement hostile et fenêtres de protection

La résistance inégalée du saphir le rend approprié pour les caméras aérospatiales, les instruments sous-marins, les appareils d'inspection des champs pétrolifères et les fenêtres d'observation à haute pression.

6) Optique grand public et miniature

Utilisé pour la micro-optique, les capteurs biométriques, les fenêtres à petite ouverture et les plaques de protection miniatures personnalisées.

5. Avantages des plaques de saphir poli à double face

1. Performance optique supérieurepour les applications de transmission, d'imagerie et laser

2. Finition de miroir à double faceassure la symétrie et une faible erreur de front d'onde

3. Haute durabilitécontre les chocs physiques, les rayures et l'usure

4. Excellente compatibilitéavec revêtements et procédés de collage

5. Idéal pour les assemblages de précisionnécessitant une géométrie étroite et une consistance optique

6. FAQ

Q1: Quelle est la différence entre le saphir poli à une face et le saphir poli à deux côtés?
Le saphir poli à double face a les deux surfaces finies à la qualité optique, offrant une plus grande planéité, le parallélisme et l'uniformité optique - idéal pour les systèmes optiques de haute précision.Les plaques polies à une seule face sont plus rentables lorsqu'une seule surface optique est requise.

Q2: Quelle est la finesse des plaques carrées de saphir?
Nous pouvons fabriquer des plaques aussi fines que 0,20 mm, selon la taille.

Q3: Vous proposez des revêtements?
Oui, des revêtements AR (à une ou deux faces), AF (anti-empreintes digitales), IR et des films métalliques sont disponibles.
