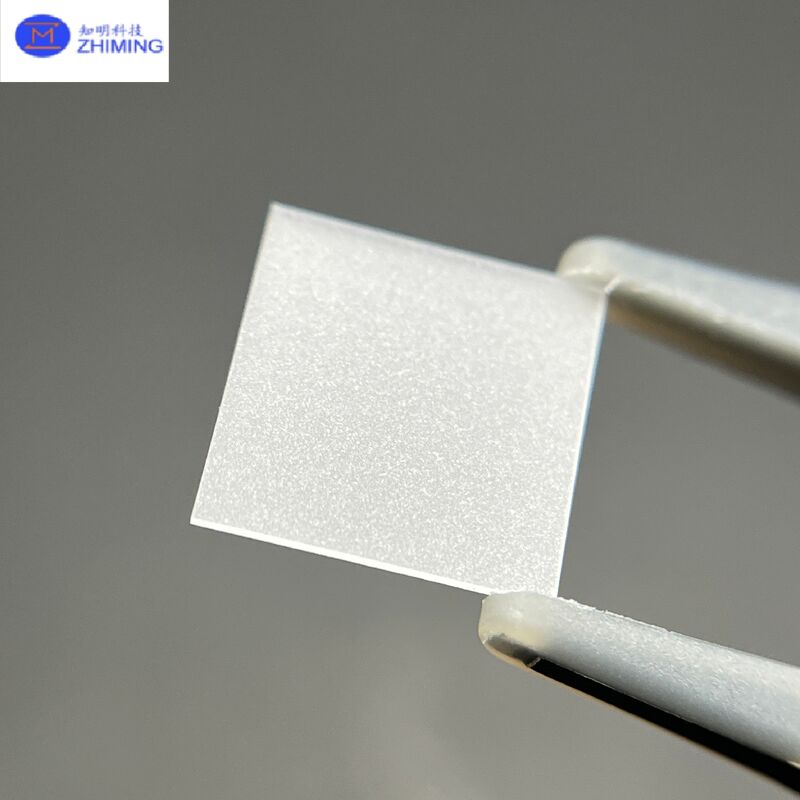

Les plaques personnalisées en saphir avec une surface polie d'un seul côté sont des composants optiques et structurels de haute précision fabriqués à partir d'oxyde d'aluminium monocristallin de qualité supérieure (Al2O3).En raison de leur dureté exceptionnelle, excellente transmission optique, haute résistance thermique et stabilité chimique, les plaques de saphir sont devenues indispensables dans les systèmes optiques avancés, le traitement des semi-conducteurs,équipements industriels haut de gammeLa conception polissée d'un seul côté (communément appeléeen polonais uniqueoufinition de miroir à une face) fournit une solution rentable mais hautement fonctionnelle pour les applications qui ne nécessitent qu'une seule surface de qualité optique.

Contrairement aux composants poli à double face, les plaques de saphir poli à une seule face conservent une surface optique très raffinée tandis que la face opposée reste enduite ou semi-finie.Cette configuration est largement utilisée dans des scénarios tels que les fenêtres de protection, les surfaces d'entrée de lumière, les couvercles de capteurs, les appareils d'inspection et les plaques de support structurelles,où une seule surface subit une interaction optique tandis que l'autre sert d'interface de montage ou de collage.

Caractéristiques du matériau

Le saphir est l'un des matériaux optiques les plus durs disponibles, classé 9e sur l'échelle de Mohs, juste derrière le diamant.Cette dureté exceptionnelle garantit une résistance à la rayure et une durabilité durables dans des environnements difficilesEn outre, le saphir présente une excellente transmission des longueurs d'onde ultraviolette (UV) à infrarouge (IR), ce qui le rend approprié pour les applications optiques à large bande.

Sa conductivité thermique élevée et son point de fusion (~2050°C) permettent au saphir de fonctionner de manière stable dans des conditions de température élevée.et la plupart des solvantsCes propriétés combinées donnent lieu à un matériau durable, stable et multifonctionnel adapté aux domaines de l'ingénierie de précision.

Principales caractéristiques du produit

1. Polissage optique unilatéral

La surface polie peut atteindre des niveaux de rugosité aussi bas que Ra < 1 nm, offrant une grande clarté,La diffusion minimale et une excellente qualité de surface assurent la compatibilité avec les systèmes optiques nécessitant une précision de surface stricte, tels que les instruments laser et les équipements d'imagerie.

2. Haute résistance mécanique

Les plaques personnalisées en saphir peuvent résister aux chocs mécaniques extrêmes et à l'usure abrasive.et la stabilité structurelle même dans les équipements industriels à usage continu.

3Excellente stabilité thermique et chimique

Le saphir maintient des performances stables sous des charges thermiques élevées, des cycles de température rapides et une exposition à des produits chimiques corrosifs.fenêtres de contrôle à haute température, et des composants optiques pour environnements hostiles.

4. Capacité de personnalisation complète

Les dimensions, les formes, les angles de coupe (plan C, plan A, plan R), les tolérances d'épaisseur, les niveaux de planéité, les dimensions de la cavité et la rugosité de la surface sont toutes personnalisables.forage par ultrasonsLa conception de l'étagère, des rainures, des marches, des fentes et des bords est réalisée sur la base de dessins.

Spécifications typiques (entièrement personnalisables)

Applications

Systèmes optiques et laser

Les plaques de saphir polissées sont largement utilisées comme fenêtres de protection pour les lasers, les capteurs optiques et les systèmes d'imagerie.tandis que le côté non poli sert de surface de collage ou de montage.

Instrumentation de précision

Ces plaques agissent comme des points de vue, des fenêtres de détection et des composants d'interface d'inspection dans les systèmes de métrologie industrielle.Sa résistance aux rayures et sa stabilité le rendent idéal pour les environnements de mesure de précision à long terme.

Équipement à semi-conducteurs

La résistance thermique et l'inertie chimique du saphir lui permettent d'être utilisé dans les outils d'inspection des plaquettes, les appareils d'essai, les stations de sonde et les fenêtres de protection des chambres.

Protection contre les conditions environnementales difficiles

Les plaques de saphir résistent mieux au sable, à la poussière, aux produits chimiques, aux températures élevées et aux chocs mécaniques que la plupart des matériaux en verre, ce qui les rend idéales pour l'aérospatiale, les caméras sous-marines,et systèmes à haute pression.

Produits électroniques de consommation

Les fenêtres de caméra, les plaques de couverture et les capteurs biométriques en saphir bénéficient de la résistance aux rayures du saphir monocristallin.

Les avantages du polissage à un seul côté

1. Solution rentablepar rapport aux plaques à double polissage.

2. Idéal pour les applicationslorsque seule une interface optique est requise.

3. Meilleure compatibilité des liaisonspour le côté mat ou lapped.

4. Flexibilité dans l'assemblage, spécialement pour le serrage mécanique ou le montage par adhésif.

5. Réflexion lumineuse réduitesur le côté non poli dans certains modèles optiques.

Questions fréquentes

Q1: Les plaques de saphir peuvent-elles être extrêmement minces?
Oui, nous pouvons produire des plaques de saphir jusqu'à 0,15 à 0,2 mm selon la taille.

Q2: Prenez-vous en charge les formes complexes ou le micro-usinage?
Nous prenons en charge la découpe laser, le forage par ultrasons, les formes rectangulaires ou de contour, les fentes, les trous morts, les marches et les trous.

Q3: Quelle gamme de longueurs d'onde le saphir transmet-il?
Le saphir offre une excellente transmission de 150 nm (UV) à plus de 5 μm (IR), ce qui le rend approprié pour les systèmes optiques UV, visibles et proches des infrarouges.
