1. Aperçu

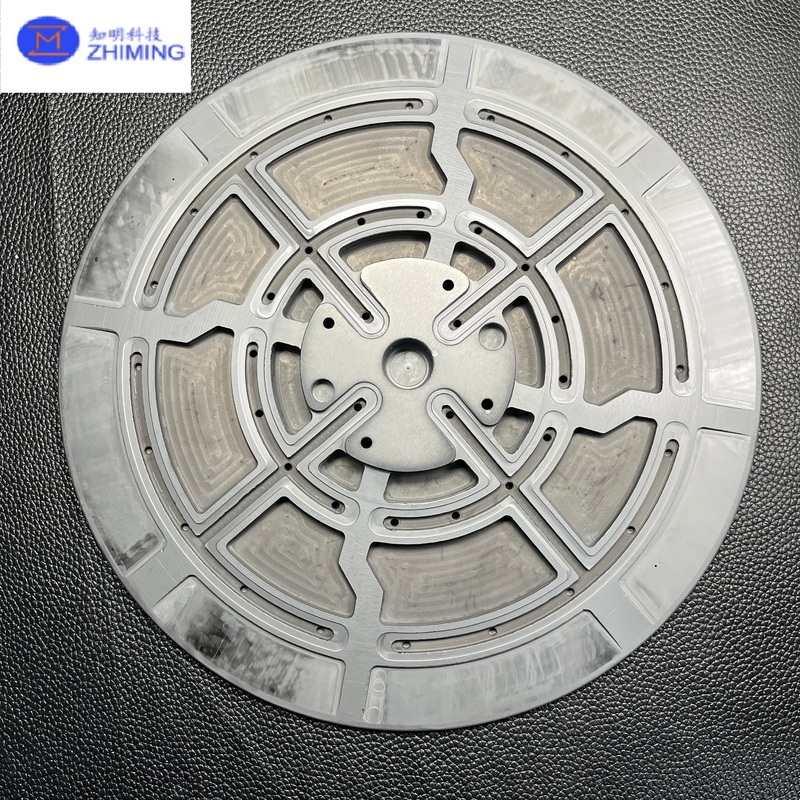

Ce plateau de support de processus à structure radiale de précision est un composant industriel avancé conçu pour les applications qui nécessitent une résistance mécanique, une stabilité thermique et une précision dimensionnelle exceptionnelles. Doté d'une combinaison de fentes annulaires multizones et d'un réseau renforcé de nervures de support radiales, le plateau est conçu pour offrir des performances supérieures dans des environnements de production complexes et exigeants. Des industries telles que la fabrication de semi-conducteurs, l'épitaxie LED, le frittage avancé de céramiques et le traitement sous vide à haute température s'appuient sur ce type de plateau pour garantir la fiabilité, la cohérence et un débit élevé.

La géométrie du plateau est optimisée pour répartir uniformément les charges mécaniques, maintenir la rigidité structurelle sous des contraintes élevées et améliorer l'uniformité thermique lors des opérations impliquant un chauffage et un refroidissement rapides. Combiné avec des matériaux céramiques ou métalliques de haute pureté et des processus d'usinage robustes, ce produit représente une nouvelle génération de luminaires industriels conçus pour une fabrication de précision.

2. Caractéristiques structurelles et conception fonctionnelle

2.1 Cadre de fentes annulaires multizones

Le plateau intègre plusieurs couches de fentes annulaires bien réparties. Ces canaux concentriques répondent à plusieurs objectifs :

• Réduction de poids :Une masse plus faible diminue l'inertie pendant la rotation et améliore l'efficacité opérationnelle globale.

• Optimisation du flux de chaleur :Les fentes augmentent la zone de dissipation thermique efficace, permettant une répartition uniforme de la température sur toute la surface.

• Conception anti-stress :Le motif segmenté minimise la concentration des contraintes thermiques et mécaniques, réduisant ainsi le risque de fissuration ou de déformation.

Cette architecture multizone est particulièrement utile dans les processus de frittage à haute température et de semi-conducteurs où les gradients thermiques doivent être contrôlés avec précision.

2.2 Réseau de nervures radiales renforcé

Les nervures radiales forment un cadre structurel réticulé qui améliore considérablement la résistance mécanique. Ces nervures sont stratégiquement placées pour :

• Supporte de lourdes charges sans déformation

• Améliore la stabilité de rotation lorsqu'il est monté sur des broches

• Résiste à la flexion ou à la déviation pendant les cycles de chauffage et de refroidissement

• Maintenir la précision dimensionnelle à long terme

La combinaison de structures annulaires et radiales aboutit à une conception hautement équilibrée capable de maintenir son intégrité dans des environnements industriels intenses.

2.3 Surface usinée de haute précision

La surface du plateau est fabriquée à l'aide de processus avancés d'usinage CNC et de conditionnement de surface. Cela garantit :

• Grande planéité

• Uniformité précise de l'épaisseur

• Points de contact de chargement fluides

• Friction réduite pour les substrats ou les luminaires

• Compatibilité constante avec les équipements automatisés

Un tel usinage de précision est essentiel pour les applications de semi-conducteurs et d'optique, où même des écarts mineurs peuvent entraîner des défauts ou une perte de rendement.

2.4 Interface de montage centralisée

Au cœur du plateau se trouve une interface de montage spécialisée composée de plusieurs trous percés avec précision. Ces trous permettent :

• Installation sécurisée sur les arbres rotatifs

• Alignement avec les accessoires du four ou de la chambre à vide

• Positionnement stable pour les systèmes de manutention automatisés

• Intégration avec des outils d'ingénierie personnalisés

Cela garantit que le plateau s’intègre facilement dans divers flux de travail industriels et modèles d’équipement.

2.5 Renforcement structurel au niveau de l'anneau extérieur

L'anneau extérieur comprend des coussinets de renfort segmentés qui renforcent le bord et maintiennent l'équilibre de rotation. Cela améliore :

• Résistance aux vibrations

• Stabilité de la charge périphérique

• Durabilité sous impacts mécaniques répétés

Avec le système de nervures internes, la bague extérieure crée un support rigide et stable adapté à une longue durée de vie.

3. Options matérielles pour différentes applications

Le plateau peut être fabriqué à partir de plusieurs matériaux hautes performances en fonction des exigences de l'application :

3.1 Carbure de silicium fritté (SSiC)

• Porosité ultra-faible

• Conductivité thermique élevée

• Excellente résistance à la corrosion

• Idéal pour les environnements ultra-propres de semi-conducteurs et de vide

3.2 Carbure de silicium lié par réaction (RBSiC)

• Excellente résistance aux chocs thermiques

• Bonne résistance mécanique

• Rentable pour la production de masse

• Convient aux fours de frittage et à la fabrication de LED

3.3 Céramique d'alumine

• Stable jusqu'à 1600°C

• Abordable et polyvalent

• Convient aux charges thermiques générales et au traitement de la céramique

3.4 Métaux à haute résistance (aluminium/acier inoxydable)

• Bonne usinabilité

• Convient aux équipements mécaniques, à l'automatisation et à la manutention

• Idéal pour les processus non thermiques ou à moyenne température

Chaque matériau est sélectionné pour garantir des performances maximales dans des conditions environnementales spécifiques.

4. Applications industrielles clés

4.1 Fabrication de semi-conducteurs

• Plateau de support pour systèmes CVD et PECVD

• Plateforme de support pour les procédés d'oxydation et de diffusion

• Titulaire du recuit et du traitement thermique rapide (RTP)

• Manipulation de plaquettes et outils de transfert automatisés

4.2 Production de LED et optoélectronique

• Plateau de chargement de plaquettes Saphir et SiC

• Support de traitement de substrat à haute température

• Plateforme de support épitaxial nécessitant des profils thermiques stables

4.3 Traitement avancé des matériaux

• Métallurgie des poudres et frittage

• Cuisson de substrats céramiques

• Plateaux de four sous vide haute température

4.4 Automatisation et machines de précision

• Disque de montage rotatif

• Plaque de base d'alignement

• Interface de montage d'équipement

• Transporteur de manutention automatisée sur mesure

Sa polyvalence le rend adapté aux environnements d'ingénierie thermique et mécanique.

5. Avantages majeurs

5.1 Efficacité thermique

• La distribution uniforme de la chaleur minimise les points chauds

• Convient aux cycles thermiques rapides

• Idéal pour les opérations précises à haute température

5.2 Durabilité structurelle

• Excellente résistance aux contraintes mécaniques

• Anti-déformation sous charge et changements de température

• La longue durée de vie opérationnelle réduit les cycles de maintenance

5.3 Stabilité du processus

• Faible risque de contamination lors de l'utilisation de SiC ou de céramique

• Une précision dimensionnelle constante garantit un rendement élevé du produit

• Compatible avec les conditions sous vide, inertes ou atmosphériques

5.4 Personnalisation

• Les dimensions, l'épaisseur et la géométrie des fentes peuvent être personnalisées

• Plusieurs matériaux disponibles

• L'interface de montage centrale peut être personnalisée

• Options de finition de surface et de marquage proposées

FAQ

1. Qu'est-ce qu'un plateau en céramique SiC ?

Un plateau en céramique SiC est un support de précision fabriqué à partir de carbure de silicium de haute pureté, conçu pour supporter, charger et transporter des tranches ou des substrats pendant la fabrication de semi-conducteurs, de LED, d'optiques et sous vide. Il offre une stabilité thermique, une résistance mécanique et une résistance à la déformation exceptionnelles dans des environnements difficiles tels que les processus à haute température, au plasma et chimiques.

2. Quels sont les avantages de l'utilisation de plateaux SiC par rapport aux plateaux en quartz, graphite ou aluminium ?

Les plateaux SiC offrent plusieurs avantages en termes de performances supérieures :

• Résistance aux hautes températuresjusqu'à 1600-1800°C sans déformation

• Excellente conductivité thermique, assurant une répartition uniforme de la chaleur

• Résistance mécanique et rigidité exceptionnelles

• Faible dilatation thermique, empêchant la déformation pendant le cycle thermique

• Haute résistance à la corrosionaux gaz plasmagènes et aux produits chimiques

• Durée de vie plus longuedans des conditions de fabrication continues et soumises à de fortes contraintes

3. Pour quelles applications les plateaux en céramique SiC sont-ils principalement utilisés ?

Les plateaux SiC sont largement utilisés dans :

• Manipulation des plaquettes semi-conductrices

• Traitement thermique LPCVD, PECVD, MOCVD

• Procédés de recuit, de diffusion, d'oxydation et d'épitaxie

• Chargement d'une plaquette de saphir/substrat optique

• Environnements sous vide poussé et haute température

• Plateformes de précision CMP ou de montage de polissage

• Photonique et équipements d'emballage avancés

4. Les plateaux SiC peuvent-ils supporter les chocs thermiques ?

Oui. Les céramiques SiC offrent une excellente résistance aux chocs thermiques en raison de leur faible CTE et de leur haute ténacité. Le plateau peut résister à une augmentation ou une baisse rapide de la température sans se fissurer, ce qui le rend idéal pour les processus de cyclage à haute température.
