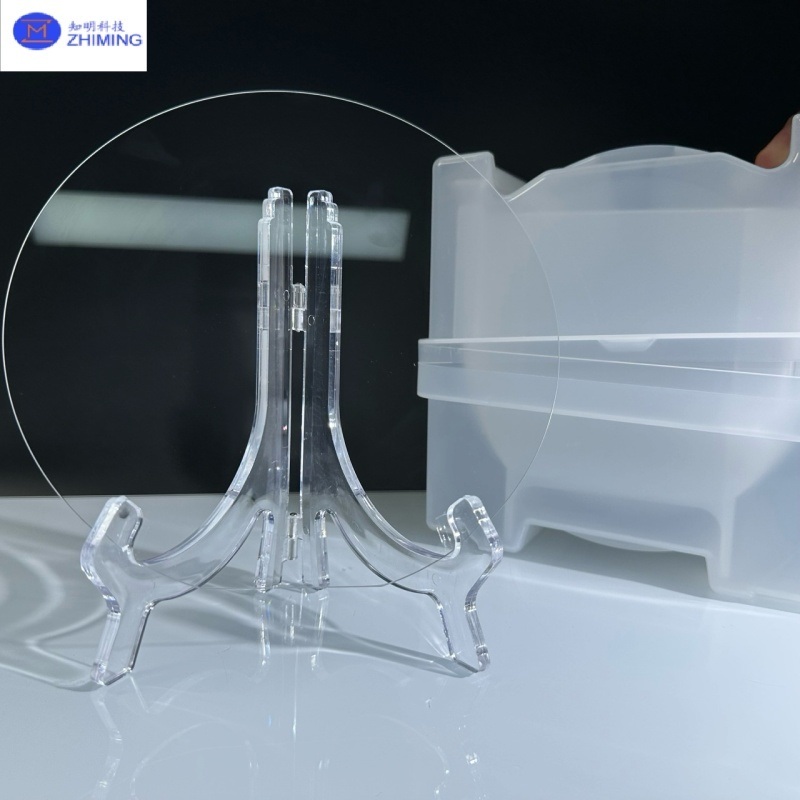

4 pouces 6 pouces Un plan Sapphire Wafers Single Crystal pour Optique

4 pouces 6 poucesPlaquettes de saphir planes Monocristal pour optique

Description des plaquettes de saphir :

Les plaquettes de saphir sont des substrats d'oxyde d'aluminium monocristallin (Al₂O₃) réputés pour leur dureté exceptionnelle, leur stabilité thermique, leur résistance chimique et leur transparence optique. En tant que l'un des matériaux cristallins les plus durables et stables disponibles, le saphir sert de substrat et de matériau de protection essentiel dans les applications avancées des semi-conducteurs, de l'optoélectronique et de l'optique. Avec une large gamme de transmission optique s'étendant de l'ultraviolet (UV) aux longueurs d'onde infrarouges (IR) (environ 190 nm à 5 µm), les plaquettes de saphir sont idéales pour les LED, les diodes laser et les composants optiques nécessitant à la fois une clarté optique et une résistance mécanique. Grâce à sa technologie de fabrication mature, à sa qualité cristalline constante et à sa disponibilité en plusieurs orientations, notamment le plan C (0001), le plan A (11̅20), le plan R (1̅102) et le plan M (10̅10), le saphir est devenu le matériau de substrat standard de l'industrie pour les semi-conducteurs à base de GaN et les systèmes optiques haute performance.

Principaux avantages des plaquettes de saphir :

Dureté et résistance à l'usure élevées :

Le saphir est l'un des matériaux les plus durs connus, offrant une excellente résistance aux rayures et à l'abrasion, ce qui garantit une durabilité à long terme, même dans des conditions de fonctionnement difficiles.

Résistance mécanique élevée :

Avec une résistance mécanique et une intégrité structurelle exceptionnelles, le saphir résiste aux dommages et est facile à manipuler lors du traitement de précision et de l'intégration des appareils.

Point de fusion élevé :

Le saphir présente une stabilité thermique exceptionnelle, capable de résister à des températures extrêmement élevées, ce qui le rend adapté aux environnements à haute température et aux processus de croissance épitaxiale.

Transparence spectrale étendue :

Le saphir offre une excellente transparence sur le spectre visible à proche infrarouge, ce qui le rend idéal pour les fenêtres optiques, les lentilles et autres composants optiques de précision.

Propriétés photoniques supérieures :

En tant que matériau de substrat idéal pour les LED, les diodes laser et autres dispositifs optoélectroniques, le saphir prend en charge une transmission efficace des photons et une émission de lumière stable.

Stabilité chimique :

Le saphir est insoluble dans l'eau et très résistant aux acides et aux alcalis (à l'exception de l'acide fluorhydrique, de l'acide phosphorique et de l'hydroxyde de potassium fondu), ce qui lui confère une excellente inertie chimique pour une utilisation dans des environnements corrosifs ou réactifs.

Excellente isolation électrique :

Avec des propriétés diélectriques exceptionnelles, le saphir sert de matériau isolant idéal dans les applications nécessitant une résistance et une stabilité électriques élevées.

Spécifications des plaquettes de saphir ZMSH et recommandation de produits connexes :

Plaquette de saphir 12 pouces AL2O3 Personnalisation DSP SSP pour votre référence

Les orientations et les applications des plaquettes de saphir :

    Les principales différences entre les plaquettes de saphir avec différentes orientations cristallines résident dans leur alignement cristallographique, qui affecte leurs propriétés optiques, électroniques et physiques—telles que la dureté, la transmission de la lumière et la réponse piézoélectrique selon des directions spécifiques. Les orientations courantes des plaquettes de saphir comprennent le plan C ({0001}), le plan A ({11-20}), le plan M ({1-100}) et le plan R ({1-102}), chacune offrant des avantages uniques pour diverses applications telles que les lasers, les LED, les dispositifs radiofréquences (RF) et les composants électroniques.

Q&R :

Q : À quoi servent les plaquettes de saphir ?

R : Les plaquettes de saphir sont utilisées partout où la transparence optique, la stabilité thermique, la résistance mécanique et la résistance chimique sont essentielles, ce qui les rend indispensables dans les LED, les lasers, les semi-conducteurs, les dispositifs RF, les systèmes optiques, les équipements aérospatiaux et l'électronique de pointe.

Q : Quelle est l'orientation cristalline d'un saphir ?

R : Le saphir est de l'oxyde d'aluminium monocristallin (Al₂O₃). Il a une structure cristalline hexagonale (trigonale), appartenant au système rhomboédrique, groupe spatial R-3c. Le saphir (α-Al₂O₃) est un monocristal hexagonal le plus souvent orienté comme plan C (0001) pour les applications optiques et épitaxiales, mais les coupes des plans A, R et M sont également utilisées en fonction des propriétés optiques, mécaniques ou de correspondance de réseau souhaitées.

Q : Une plaquette de saphir est-elle transparente ?

R : Les plaquettes de saphir sont transparentes de ~170 nm (UV) à ~5 µm (IR), offrant une excellente clarté optique, une dureté élevée et une durabilité chimique. Avec les revêtements AR, la transparence dépasse 98 %, ce qui les rend idéales pour les applications optiques et électroniques où la clarté et la durabilité sont toutes deux requises.
