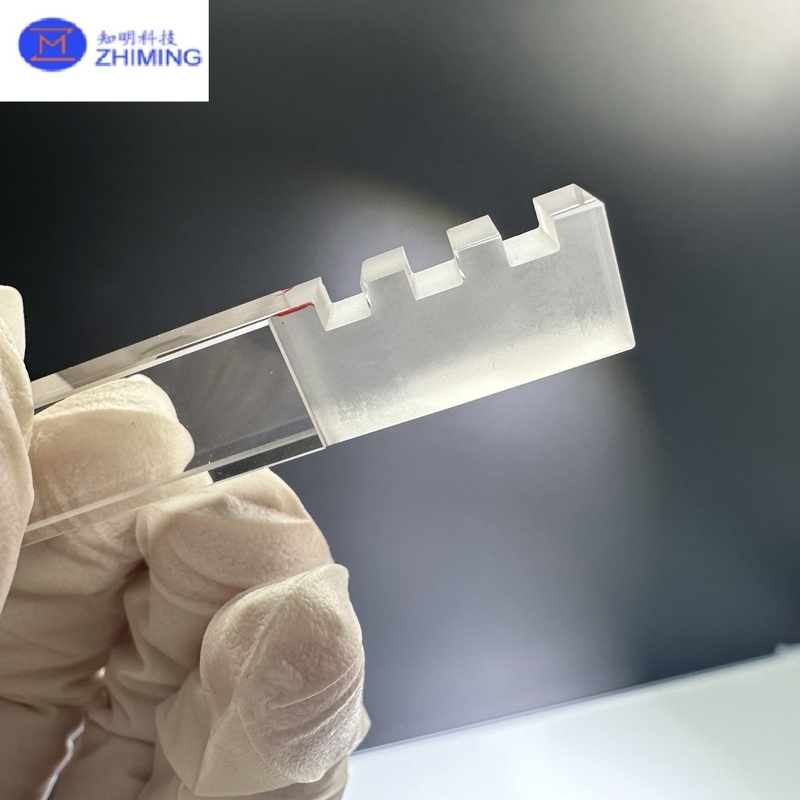

Cristal de semence carré en saphir orienté avec précision pour la croissance cristalline

Introduction du cristal de semence en saphir

Les cristaux de semence en saphir sont de petits monocristaux très raffinés d'oxyde d'aluminium (Al₂O₃) qui servent de matériau de départ indispensable pour la production de saphir synthétique. Dans la croissance du saphir, le cristal de semence fonctionne comme un « modèle », guidant le développement d'une nouvelle boule de saphir en dictant la structure du réseau, l'orientation et la qualité globale du cristal en croissance. Sans ces semences, la production à grande échelle de saphir uniforme et sans défaut serait pratiquement impossible.

Étant donné que le saphir est largement utilisé dans les industries de pointe — des substrats LED et des plaquettes de semi-conducteurs aux optiques aérospatiales et aux cristaux de montres de luxe — le cristal de semence joue un rôle stratégique pour garantir que le saphir synthétique produit réponde aux normes optiques, mécaniques et structurelles les plus élevées. Chaque cristal de semence est soigneusement fabriqué, inspecté et sélectionné pour résister aux températures extrêmes et aux conditions exigeantes des fours de croissance du saphir.

Comment les cristaux de semence en saphir sont fabriqués

La production de cristaux de semence en saphir est un processus contrôlé avec précision qui nécessite une expertise et un équipement spécialisé. Les étapes comprennent :

Sélection de la boule de saphir maître – Le processus commence par une grande boule de saphir synthétique sans défaut, produite par des méthodes de croissance établies. Seules les boules présentant un minimum de contraintes, une faible densité de dislocations et une grande pureté (99,99 % ou plus) sont qualifiées pour la production de semences.

Orientation cristallographique – À l'aide de systèmes d'orientation aux rayons X, les techniciens déterminent les plans cristallographiques précis à l'intérieur de la boule. Les orientations courantes incluent plan C plan Aplan A plan Rplan R . L'orientation correcte est essentielle, car elle définit la direction dans laquelle la nouvelle boule de saphir se développera.

Découpe de précision – Des scies diamantées ultra-minces ou des systèmes laser coupent la boule en petites plaques, tiges ou blocs le long de l'orientation choisie. La précision à ce stade est essentielle — une erreur, même d'une fraction de degré, peut entraîner un défaut de correspondance du réseau pendant la croissance.

Polissage et traitement de surface – Les cristaux de semence en saphir coupés subissent plusieurs étapes de rectification fine, de rodage et de polissage chimico-mécanique (CMP). Cette étape élimine les dommages sous la surface et assure une surface lisse à l'échelle atomique, permettant une continuation parfaite du réseau pendant la croissance cristalline.

Nettoyage et contrôle qualité – Les cristaux de semence en saphir sont nettoyés dans des bains chimiques pour éliminer tout contaminant. Des méthodes d'inspection avancées (microscopie optique, topographie aux rayons X) vérifient l'orientation, la pureté et l'absence d'inclusions ou de fissures. Seuls ceux qui réussissent des tests rigoureux deviennent des semences de saphir certifiées pour la croissance cristalline.

Caractéristiques clés des cristaux de semence en saphir

• Très haute pureté – Généralement ≥ 99,99 % Al₂O₃, garantissant que le saphir cultivé à partir de la semence est optiquement clair et structurellement stable.

• Orientation définie avec précision – Permet un alignement uniforme du réseau et des propriétés cristallines constantes.

• Durabilité thermique – Résistant à des températures supérieures à 2 000 °C, nécessaire pour le contact avec l'alumine fondue.

• Faible densité de dislocations – Réduit les imperfections, les fissures et les défauts optiques dans la boule de saphir finale.

• Géométrie personnalisable – Disponible sous forme de plaquettes, de petits blocs ou de tiges selon la méthode de croissance spécifique.

Ces attributs font des cristaux de semence en saphir le facteur le plus important pour déterminer la qualité de la boule de saphir produite.

Spécifications du cristal de semence carré en saphir

Applications – Méthodes de croissance du saphir qui reposent sur Cristaux de semence en saphirL'utilisation principale et presque exclusive des cristaux de semence en saphir est de permettre la production de saphir synthétique, et ils sont absolument indispensables dans presque toutes les techniques modernes de croissance du saphir. Chaque méthode utilise le cristal de semence d'une manière légèrement différente, mais le principe reste le même : le cristal de semence dicte l'orientation du réseau de la boule de saphir qui en est issue, assurant l'uniformité et empêchant la cristallisation aléatoire.

Méthode Kyropoulos (KY)

Le cristal de semence en saphir

 peut-il être réutilisé ?Méthode Czochralski (CZ)

Dans le processus CZ, un cristal de semence en saphir est fixé à une tige de traction et doucement immergé dans l'alumine fondue. Les cristaux de semence en saphir

sont lentement soulevés et tournés, tirant une colonne de saphir qui croît en continu à partir du réseau de la semence. Cette méthode permet un contrôle extrêmement précis du diamètre et de l'uniformité, ce qui est crucial pour le saphir optique de haute précision et les composants spécialisés. Sans une semence parfaitement orientée, le cristal se tordrait ou développerait des contraintes internes qui le rendraient impropre aux applications exigeantes.Méthode d'échange thermique (HEM)

HEM repose également sur un cristal de semence en saphir pour initier la croissance. Ici, la semence est placée à la base du creuset et le four est refroidi de bas en haut. Le saphir se forme à mesure que la chaleur se dissipe, croissant vers le haut à partir de la semence. Étant donné que le gradient de température est doux, HEM peut produire de très grands blocs de saphir avec

un minimum de contrainte interne et une excellente transparence — idéal pour les fenêtres aérospatiales, les systèmes laser et l'optique scientifique.Croissance par film défini par les bords (EFG)

Contrairement à KY et CZ, qui produisent des boules, la méthode EFG utilise les cristaux de semence en saphir

pour faire croître le saphir dans des formes spéciales. La semence est positionnée au bord d'un moule et l'alumine fondue alimente la semence par capillarité. Au fur et à mesure que la semence tire le matériau vers le haut, le saphir se développe en tiges, rubans, tubes ou anneaux avec la même orientation que la semence. Ce processus ne serait pas possible sans un cristal de semence, car une croissance cristalline incontrôlée entraînerait une distorsion ou une rupture.FAQ (Foire aux questions)

sur le cristal de semence en saphirQ1 : Pourquoi les cristaux de semence en saphir sont-ils nécessaires ?

R1 :
Ils définissent l'orientation du cristal et la structure du réseau de la boule de saphir en croissance. Sans semence, le cristal se développerait de manière aléatoire, entraînant des défauts, des fissures et une mauvaise qualité optique.Q2 : Un seul

cristal de semence en saphir peut-il être réutilisé ?R2 :
Certains cristaux de semence peuvent être réutilisés plusieurs fois, mais une utilisation répétée augmente le risque de contamination et de distorsion du réseau. La plupart des fabricants préfèrent des semences fraîches pour les opérations de croissance critiques.Q3 : Quelles orientations sont disponibles ?

R3 :
Les orientations les plus courantes sont plan C (pour les substrats LED), plan A, et plan R, mais des orientations personnalisées peuvent être préparées pour des besoins spécialisés.Q4 : Quelles méthodes de croissance du saphir ont besoin de cristaux de semence ?

R4 :
Presque toutes les méthodes modernes—KY, CZ, HEM et EFG—dépendent des cristaux de semence. Seule la méthode Verneuil obsolète ne le fait pas.Q5 : Quelles industries dépendent indirectement des cristaux de semence ?

R5 :
Toute industrie qui utilise du saphir synthétique—éclairage LED, électronique des semi-conducteurs, optique aérospatiale, montres de luxe—repose sur le saphir cultivé à partir de cristaux de semence.Produits connexes
