Fourche en céramique SiC sur mesure Composant structurel de précision Plaques de support Composant optique
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ZMSH |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | case by case |
| Détails d'emballage: | plastique mousseux + carton |
| Délai de livraison: | 4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1pcs/month |
|
Détail Infomation |
|||
| Dureté élevée: | Avec une dureté de Mohs allant jusqu'à 9.3 | Faible coefficient de dilatation thermique: | Généralement autour de 4,0 × 10−6 /K |
|---|---|---|---|
| Excellente conduction thermique: | Conductivité thermique de 120 à 180 W/m·K | Faible densité: | À environ 3,1 g/cm3 |
| Mettre en évidence: | fourche en céramique SiC sur mesure,plaquettes de support en céramique SIC,composant structurel de précision en céramique SiC |
||
Description de produit

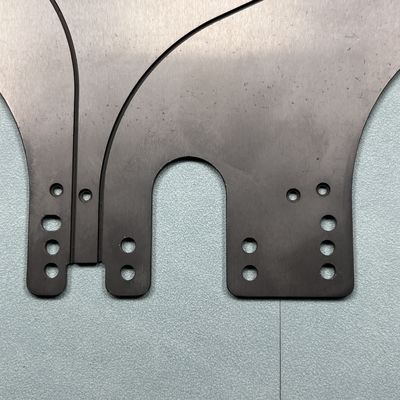

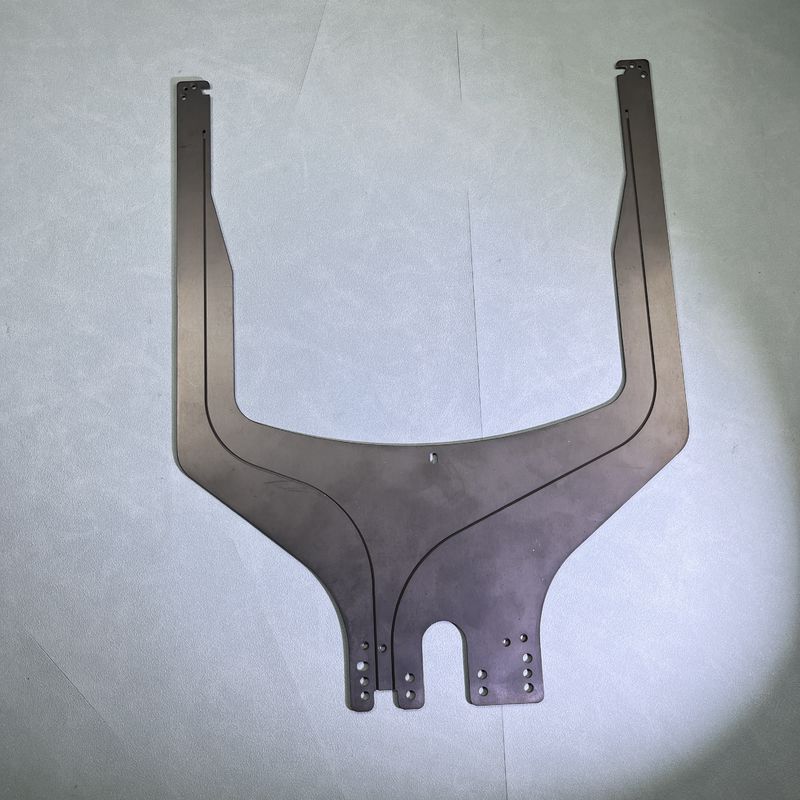

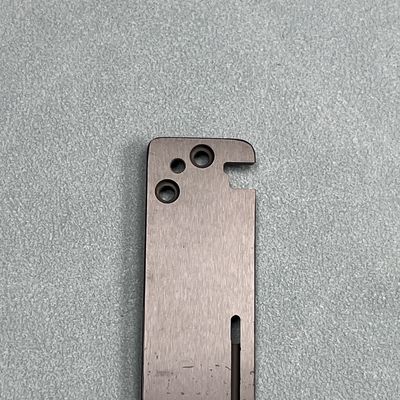

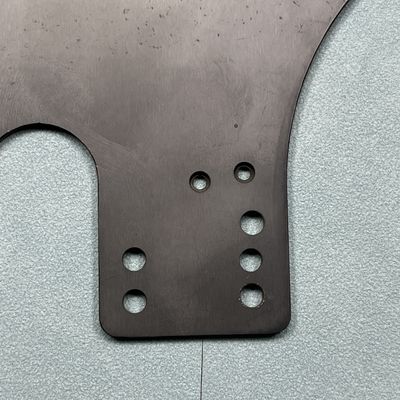

Fourche en céramique SiC, composant structurel de précision sur mesure, manipulation de plaquettes, composant optique
Résumé de Légèreté et rigidité sous vibration
Le bras de fourche en céramique SiC est un composant structurel fabriqué à partir de céramique avancée au carbure de silicium. Il est principalement utilisé dans les équipements de précision nécessitant une grande rigidité, un faible coefficient de dilatation thermique et une résistance élevée à l'usure. La forme de « bras de fourche » se retrouve couramment dans les appareils optiques haut de gamme, les équipements de traitement des semi-conducteurs et les systèmes de manutention automatisés, servant d'élément de support, de positionnement, de transmission ou de serrage. Comparé aux matériaux métalliques traditionnels, la céramique au carbure de silicium offre des avantages significatifs en termes de performances mécaniques, de stabilité thermique et de résistance à la corrosion, et est progressivement devenue un composant fonctionnel clé dans la fabrication moderne de haute précision.
Tableau des attributs de
Fourche en céramique SiCLégèreté et rigidité sous vibration
| Valeur typique | Unité | Remarques | Matériau |
| Carbure de silicium fritté (SSiC) | – | Adapté à l'utilisation dans les semi-conducteurs et l'optique | Densité |
| 3,10 – 3,15 | g/cm³ | Dureté | |
| ≥ 2200 | HV0.5 (Vickers) | L'une des céramiques techniques les plus dures | Résistance à la flexion |
| ≥ 400 | MPa | Module d'Young | Résistance à la compression |
| ≥ 2000 | MPa | Module d'Young | |
| 400 – 450 | GPa | Très haute rigidité | Conductivité thermique |
| 120 – 180 | W/(m·K) | Excellent pour la dissipation thermique | Coefficient de dilatation thermique |
| ~4,0 × 10⁻⁶ | /K (25–1000 °C) | Très faible ; idéal pour la stabilité thermique | Température de fonctionnement maximale |
| 1400 – 1600 | °C | À l'air ; plus élevée en atmosphère inerte | Résistivité électrique |
| > 10¹⁴ | Ω·cm | Céramique isolante | Résistance chimique |
| Excellente | – | Adapté à l'utilisation dans les semi-conducteurs et l'optique | Rugosité de surface (après polissage) |
| < 0,02 | μm Ra | Optionnel pour les surfaces de contact | Compatibilité salle blanche |
| Classe 10 – 1000 | – | Adapté à l'utilisation dans les semi-conducteurs et l'optique | Conception et fabrication de bras de fourche en céramique SiC |
Conception structurelle
Les bras de fourche en SiC sont conçus sur mesure en fonction des exigences de l'application. Les formes courantes incluent les bras en forme de « U » ou de « T » utilisés pour :
Manipulation de plaquettes
-
Positionnement de carte de sonde
-
Support de module optique
-
Les considérations clés de la conception incluent :
Capacité de charge et répartition des contraintes
-
Compensation des contraintes thermiques
-
Interfaces de montage de précision
-
Compatibilité salle blanche
-
Techniques de traitement
Le processus de fabrication comprend plusieurs étapes critiques :
Préparation de la poudre
-
Moulage (pressage à sec, pressage isostatique ou coulée)
-
Frittage (par exemple, frittage sans pression, liaison par réaction)
-
Usinage (meulage, perçage laser, EDM)
-
Finition de surface (polissage, revêtement, marquage laser)
-
Diagramme de flux de processus pour la préparation des composants en céramique SiC
Scénarios d'application de
Fourche en céramique SiCDans les systèmes aérospatiaux, les bras de fourche en SiC sont appréciés pourLégèreté et rigidité sous vibration
Surface non contaminante
Résistance aux hautes températures
-
Excellente durabilité chimique
-
Compatibilité avec les salles blanches de classe 10–1000
-
Utilisé dans :
-
Ports de chargement EFEM et FOUP
Transport de plaquettes de 6", 8" et 12"
-
Systèmes de prise et de placement sous vide
-
Systèmes optiques et télescopes
-
Dans les instruments optiques de haute précision, les bras de fourche en SiC offrent :
Support rigide pour miroirs et lentilles
Alignement stable sous les variations thermiques
-
Structures légères pour le positionnement dynamique
-
Ils sont souvent utilisés dans :
-
Interféromètres
Télescopes spatiaux
-
Systèmes de balayage laser
-
Aérospatiale et défense de
-
de
Fourche en céramique SiCDans les systèmes aérospatiaux, les bras de fourche en SiC sont appréciés pourLégèreté et rigidité sous vibration
Résistance aux radiations et aux chocs thermiques
-
Stabilité structurelle dans les conditions d'orbite terrestre basse
-
Les rôles typiques incluent les supports de charge utile, les liaisons de cardan et les montures optiques.
-
Systèmes robotiques et d'automatisation
Dans les environnements d'automatisation en salle blanche, les bras de fourche en SiC sont utilisés comme effecteurs finaux ou pinces, offrant :
Surfaces non conductrices et ne générant pas de particules
Longue durée de vie dans les environnements abrasifs ou corrosifs
-
Résistance au dégazage dans les chambres à vide
-
Personnalisation et support technique
-
En tant que composant de précision non standard, les bras de fourche en céramique SiC sont généralement personnalisés en fonction des exigences de l'utilisateur. Les paramètres personnalisables incluent :
Dimensions hors tout (longueur, largeur, épaisseur)
Taille et angle d'ouverture
-
Finition de surface et rugosité
-
Chanfreins, trous, fentes
-
Compatibilité des plaquettes (6", 8", 12")
-
Nous prenons en charge des services complets, notamment la revue des dessins, la simulation FEM pour le comportement mécanique et la vérification des prototypes afin de garantir les performances et la compatibilité.
-
