Aperçu des plaques de quartz

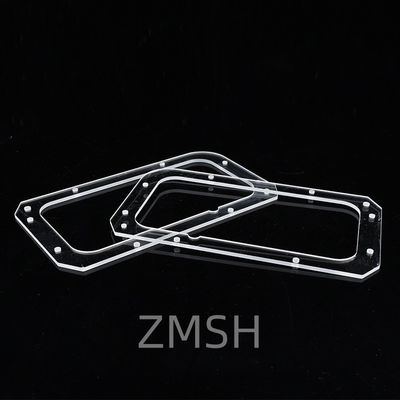

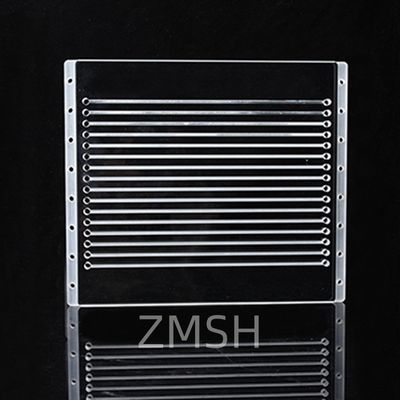

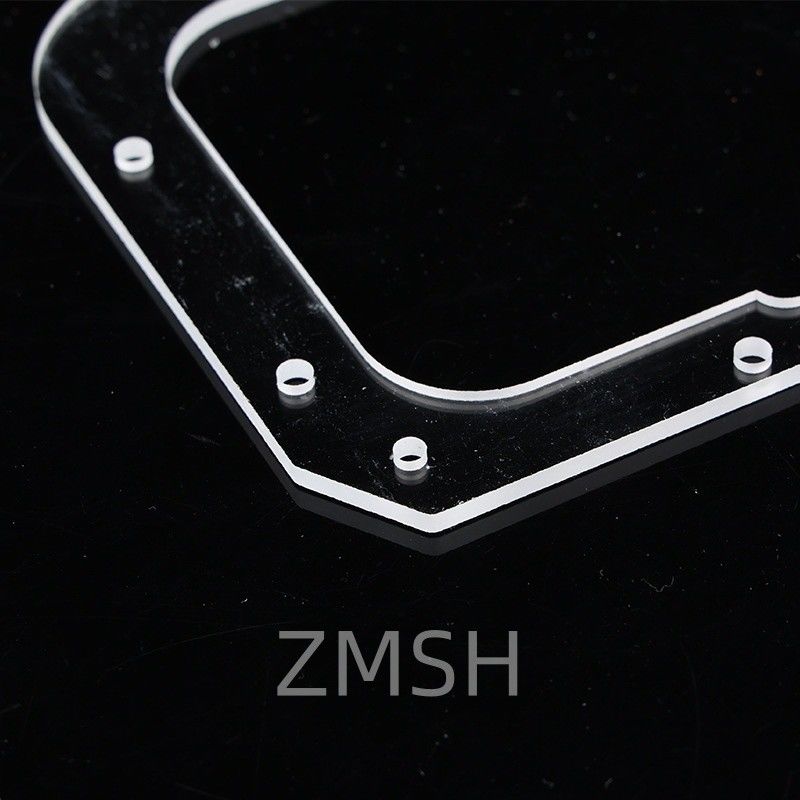

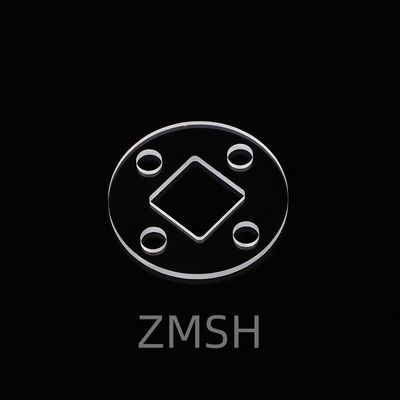

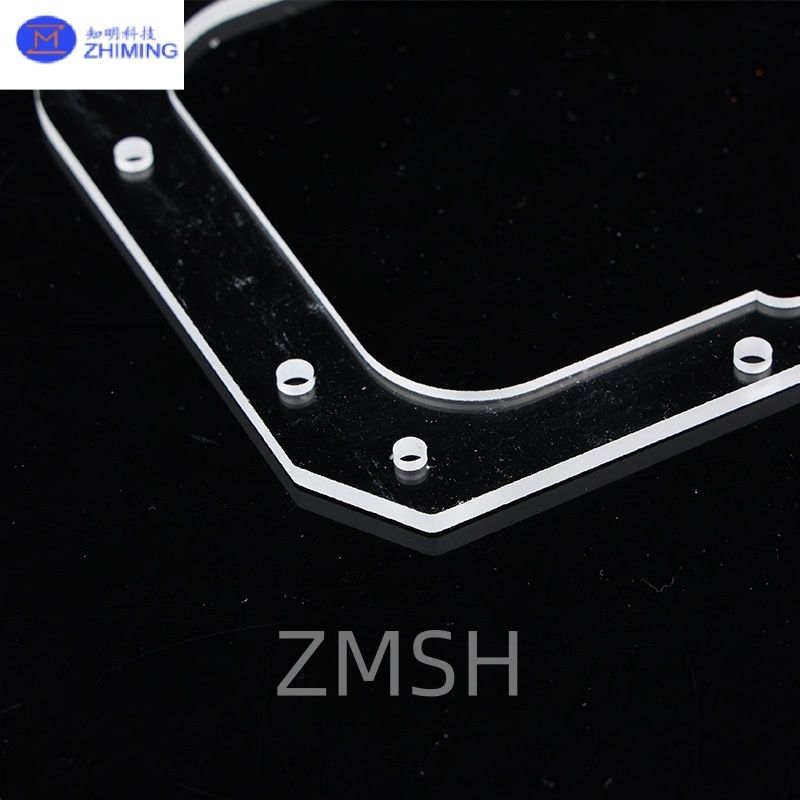

Les plaques de quartz avec trous traversants sont des composants techniques fabriqués à partir de verre de silice de haute pureté, disponibles en dimensions personnalisées et avec des géométries complexes. Ces substrats de quartz façonnés sont conçus pour prendre en charge des applications haute performance dans l'optique, la microfluidique, les systèmes sous vide et la fabrication à haute température.

Les trous intégrés permettent l'alignement des faisceaux, l'écoulement des gaz, les traversées de fibres ou les fonctions de montage. Les plaques sont proposées dans différents types de matériaux pour correspondre aux besoins spectraux et thermiques.

Types de matériaux de quartz expliqués de plaque de quartz

• JGS1 (Quartz de qualité UV) :
  Idéal pour les applications dans l'optique des lasers à excimères, la lithographie UV et la détection DUV. Transmission supérieure jusqu'à 185 nm.

• JGS2 (Quartz optique standard) :
  Coût et performances équilibrés dans la plage de 260 à 2500 nm. Convient aux systèmes d'imagerie et à la photonique générale.

• JGS3 (Quartz infrarouge) :
  Teneur en OH⁻ plus élevée, meilleure résistance aux chocs thermiques. Idéal pour les environnements à haute température, ne convient pas aux tâches critiques en UV.

Comment ils sont fabriqués de plaque de quartz

Le perçage au laser est une méthode de haute précision et sans contact utilisée pour créer des trous dans le verre de quartz fondu en focalisant un faisceau laser concentré sur la surface du matériau. L'énergie intense du laser chauffe et vaporise rapidement le quartz, formant des trous nets sans provoquer de fissures ni de contraintes mécaniques.

Cette technique est particulièrement adaptée aux micro-trous (jusqu'à 10 microns), aux motifs haute densité et aux composants en quartz fragiles. Les lasers femtosecondes ou picosecondes sont couramment utilisés pour minimiser les zones affectées par la chaleur et obtenir des bords lisses avec une excellente précision.

Le perçage au laser est largement appliqué dans la microfluidique, les semi-conducteurs, l'optique et les instruments scientifiques avancés qui nécessitent précision et fiabilité.

Cas d'utilisation de plaque de quartz

Le verre de quartz fondu percé, avec des micro-trous de précision, des trous traversants ou des motifs complexes, est largement utilisé dans les industries de haute technologie en raison de son excellente stabilité thermique, de sa transparence optique et de sa résistance chimique. La possibilité d'introduire des géométries de trous personnalisées élargit la fonctionnalité du matériau, ce qui en fait un composant clé dans de nombreuses applications avancées.

1. Traitement des semi-conducteurs

Les substrats de quartz percés sont utilisés dans :

• Les supports de plaquettes, les susceptors et les pommeaux de douche avec des trous de débit de gaz précis

• Les systèmes de gravure au plasma et de CVD, où une distribution uniforme du gaz est essentielle

• Des pièces en quartz conçues sur mesure pour les chambres de photolithographie et d'implantation ionique

2. Dispositifs microfluidiques

Le quartz fondu avec des micro-trous est idéal pour :

• Les systèmes de laboratoire sur puce pour l'analyse chimique et biologique

• Les interfaces d'électrophorèse capillaire ou d'injection d'échantillons

• Les BioMEMS (systèmes microélectromécaniques biomédicaux) où la transparence et la biocompatibilité sont requises

3. Optique et photonique

La haute transmission UV et IR du quartz le rend précieux dans :

• Les systèmes laser avec des trous d'épingle ou des ouvertures alignés

• Les masques optiques, les séparateurs de faisceau et les réseaux de lentilles avec des caractéristiques percées

• Les fenêtres de spectroscopie avec des ports d'injection de gaz ou de fluide

4. Systèmes à haute température et sous vide

Les composants en quartz percés sont utilisés dans :

• Les chambres à vide avec des traversées d'électrodes ou des entrées de fluide

• Les fours à haute température ou les réacteurs thermiques nécessitant des tubes ou des plaques de quartz avec des trous scellés

• Les ampoules ou cellules en quartz utilisées pour l'analyse thermique ou les réactions gazeuses

5. Industrie chimique et pharmaceutique

L'inertie chimique du quartz le rend parfait pour :

• Les cuves de réaction avec des ports d'échantillon ou de capteur

• Les réacteurs à flux continu

• Les systèmes d'échantillonnage de fluides corrosifs

6. Aérospatiale et défense

Des pièces en quartz spécialisées avec des trous de précision sont utilisées dans :

• Les boîtiers de capteurs

• Les composants de ciblage optique

• Les fenêtres de diagnostic à grande vitesse

7. Recherche scientifique et verrerie de laboratoire personnalisée

De nombreuses universités et institutions de recherche utilisent du verre de quartz percé dans :

• Des configurations expérimentales nécessitant à la fois une résistance chimique et une tolérance thermique

• Des cellules de réaction personnalisées, des brides à vide ou des supports de fenêtre

• Les composants de ligne de faisceau de rayons X et de neutrons

FAQ de plaque de quartz

Q1 : Proposez-vous un polissage double face pour ces plaques ?
R1 : Oui, des finitions polies simple face et double face sont disponibles pour l'alignement optique et les applications de collage.

Q2 : Quelle est la plage d'épaisseur typique ?
R2 : L'épaisseur standard est de 0,5 à 10 mm, mais des épaisseurs personnalisées sont disponibles sur demande.

Q3 : Pouvez-vous traiter des formes complexes comme des encoches ou des fentes ?
R3 : Oui. Nous pouvons fabriquer des contours complexes, y compris des rainures de clavette, des bords incurvés ou des géométries hybrides.

Q4 : JGS3 convient-il à une utilisation au laser ?
R4 : JGS3 peut être utilisé avec des lasers IR, mais ne convient pas à l'optique laser UV profond en raison d'une transmission plus faible.

Fenêtre en verre de quartz Silice fondue UV Hublot optique Taille personnalisée Revêtement disponible

Hublots de silice fondue de précision en quartz de forme irrégulière personnalisée
