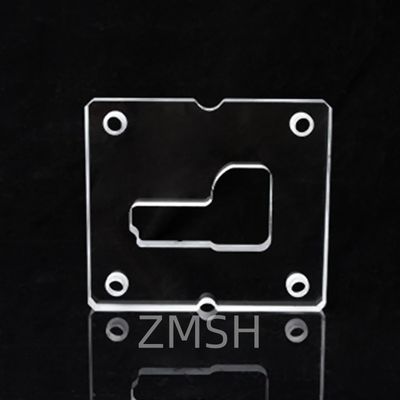

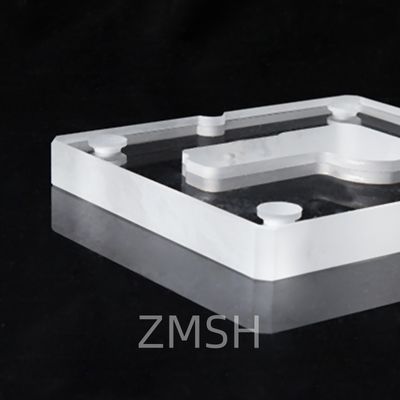

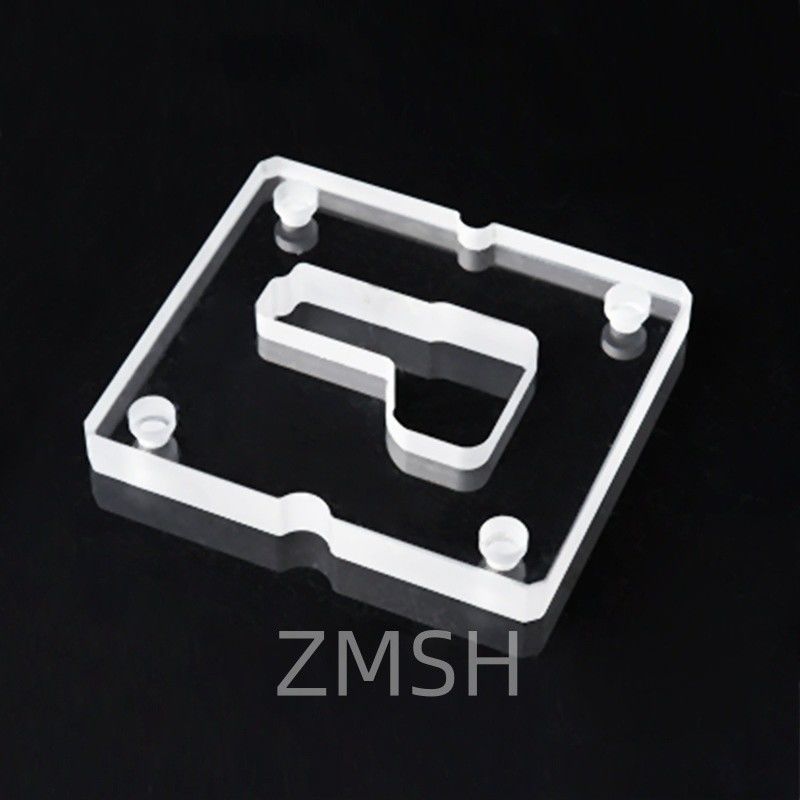

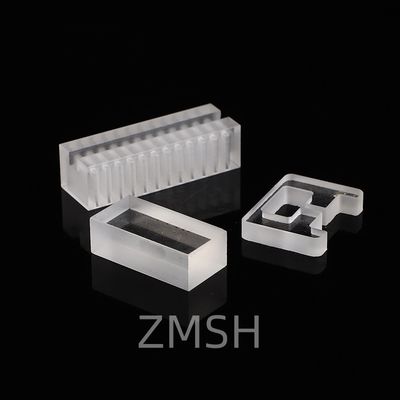

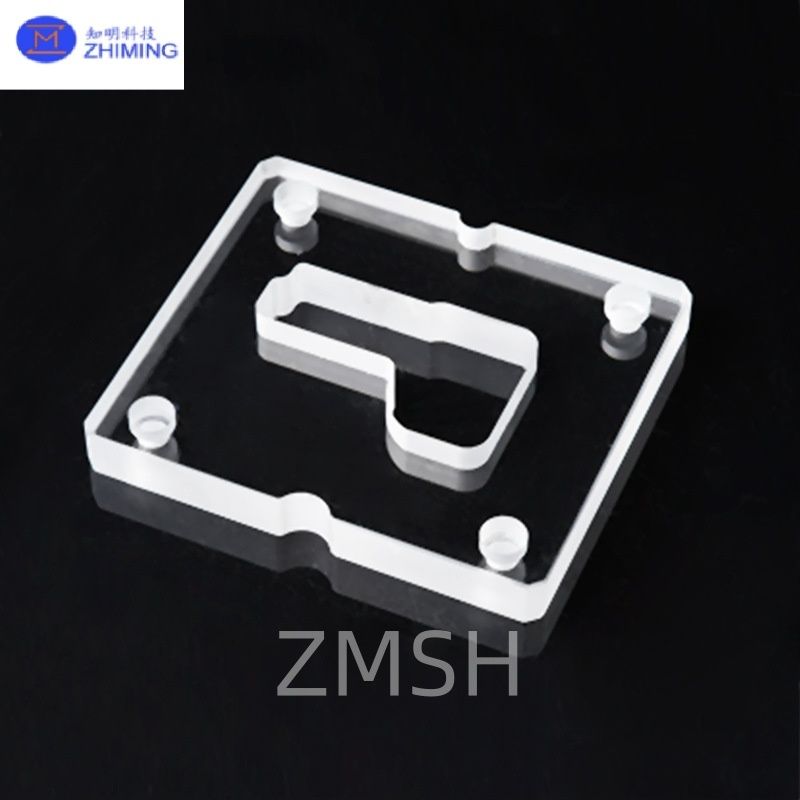

Plaques en quartz fondu de forme personnalisée avec trous traversants optiques

Introduction de de

Les plaques de quartz percées sont des composants optiques ou structurels de haute précision fabriqués à partir de matériaux de quartz ultra-purs. Ces plaques de forme personnalisée comportent un ou plusieurs trous percés à travers le substrat et sont utilisées dans des applications nécessitant une résistance thermique élevée, une durabilité chimique et un passage précis de la lumière ou des fluides.

Disponibles en JGS1, JGS2, et JGS3 grades, ces plaques de quartz prennent en charge une large gamme de systèmes photoniques, électroniques et biomédicaux.

Types de matériaux FAQ de

• JGS1 (Silice fondue de qualité UV) :

Excellente transmission de 185 à 2500 nm, idéale pour les lasers UV et la lithographie. Très faible teneur en OH⁻ et biréfringence minimale.

• JGS2 (Silice fondue de qualité optique) :

Convient aux applications dans le visible et le proche infrarouge (260 à 2500 nm), avec une grande homogénéité optique.

• JGS3 (Verre de quartz infrarouge) :

Optimisé pour les longueurs d'onde IR (>300 nm), moins transparent dans la gamme UV profond, adapté à l'optique thermique et à l'usage industriel.

Processus de fabrication FAQ de

Sélection des matériaux et découpe
Les ébauches de quartz de haute pureté sont découpées en formes personnalisées à l'aide d'une commande numérique par ordinateur (CNC), d'un jet d'eau ou d'une découpe laser, en fonction des spécifications du dessin.

Perçage de Quartz à trous
Précision

Les trous de quartz de précision sont usinés par ultrasons, laser CO₂ ou perçage mécanique, en fonction de la tolérance et de l'application.
Polissage et finition

Les surfaces optiques en quartz peuvent être polies sur une ou deux faces, avec des options pour les bords mats, le biseautage ou le polissage chimique.
Nettoyage et emballage

Des environnements ultra-propres sont utilisés pour l'inspection finale et l'emballage de classe 100 afin de garantir la compatibilité avec une utilisation en salle blanche.FAQ de

Plaques de quartz fondu de forme personnalisée

Le verre de quartz percé est largement utilisé dans les industries qui exigent une grande stabilité thermique, une résistance chimique et une clarté optique. En incorporant des trous ou des motifs de précision, le verre de quartz devient un composant fonctionnel dans divers systèmes de haute technologie.

• 1. Industrie des semi-conducteurs
• Supports de plaquettes et pommeaux de douche avec trous de distribution de gaz

Composants en quartz dans les systèmes de gravure, de dépôt et de photolithographie

• 2. Microfluidique et sciences de la vie
• Puces microfluidiques avec canaux de fluide ou trous d'entrée/de sortie

Orifices d'échantillonnage et systèmes d'injection dans les équipements d'analyse en quartz

• 3. Optique et photonique
• Masques et ouvertures optiques en quartz

Fenêtres laser et structures d'alignement de faisceau

• 4. Recherche scientifique
• Cellules de réaction ou supports d'échantillons personnalisés

Pièces en quartz dans les expériences à haute température ou corrosives

• 5. Équipement chimique et pharmaceutique
• Réacteurs à écoulement continu et systèmes d'échantillonnage

Cellules en quartz pour la spectrométrie UV ou IR avec points d'accès aux fluides

Le verre de quartz percé combine résistance mécanique et structure de précision, ce qui en fait un matériau essentiel dans les applications modernes d'ingénierie et de laboratoire.FAQ de

85%FAQ de

Plaques de quartz fondu de forme personnalisée
Q1 : La taille et la position des trous peuvent-elles être entièrement personnalisées ?A1 :

Oui. Nous prenons en charge les diamètres de trous en quartz personnalisés (par exemple, 0,1 à 20 mm) et les positions selon les dessins CAO.Q2 : Quelle est la différence entre JGS1 et JGS2 pour l'utilisation de quartz
optique ?A2 :

JGS1 transmet la lumière UV profonde et a une pureté plus élevée, tandis que JGS2 offre des performances rentables pour une utilisation dans le visible/NIR.
Q3 : Ces plaques sont-elles résistantes aux produits chimiques ?A3 :

Tous les types de quartz sont très résistants à la plupart des acides et solvants, à l'exception de l'acide fluorhydrique (HF).
Q4 : Plusieurs trous ou formes peuvent-ils être inclus dans une même plaque ?A4 :

Absolument. Les géométries extérieures à trous multiples et complexes (ovales, fentes, coupes carrées) sont prises en charge.
