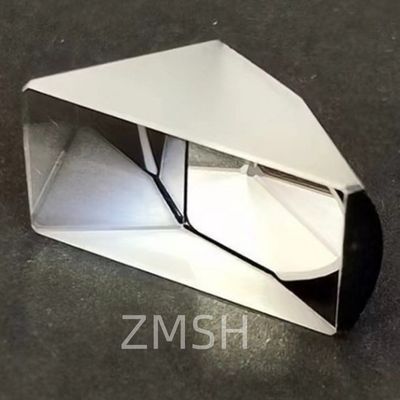

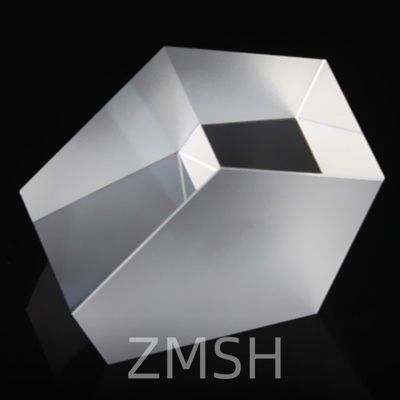

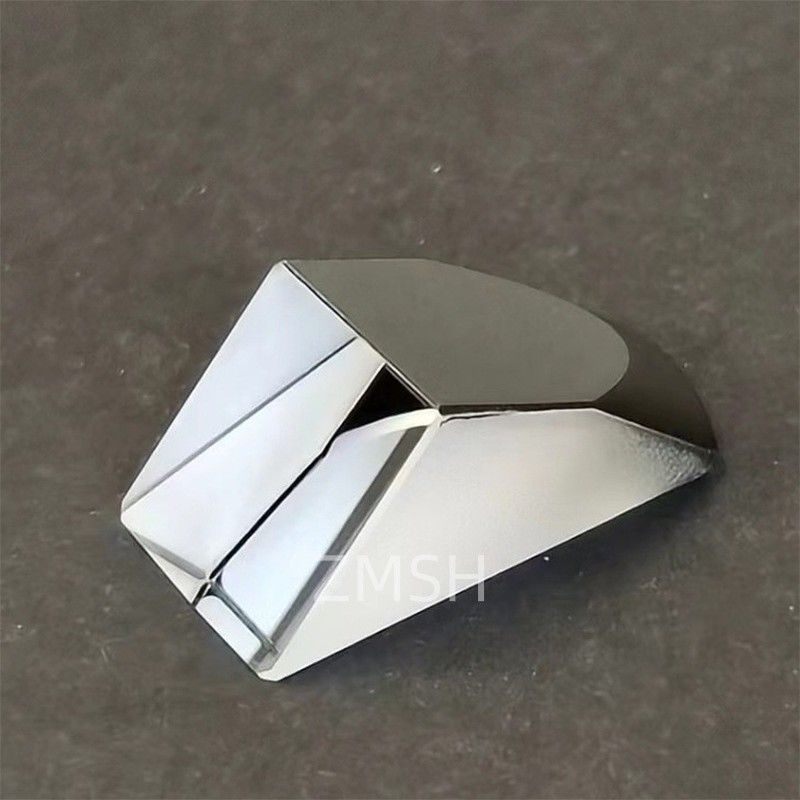

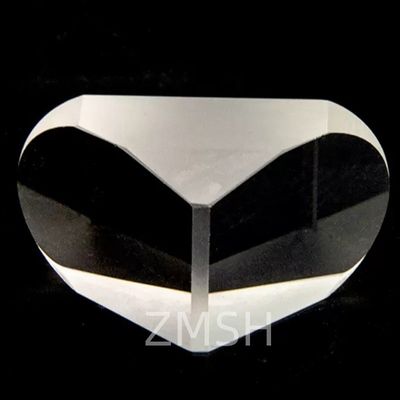

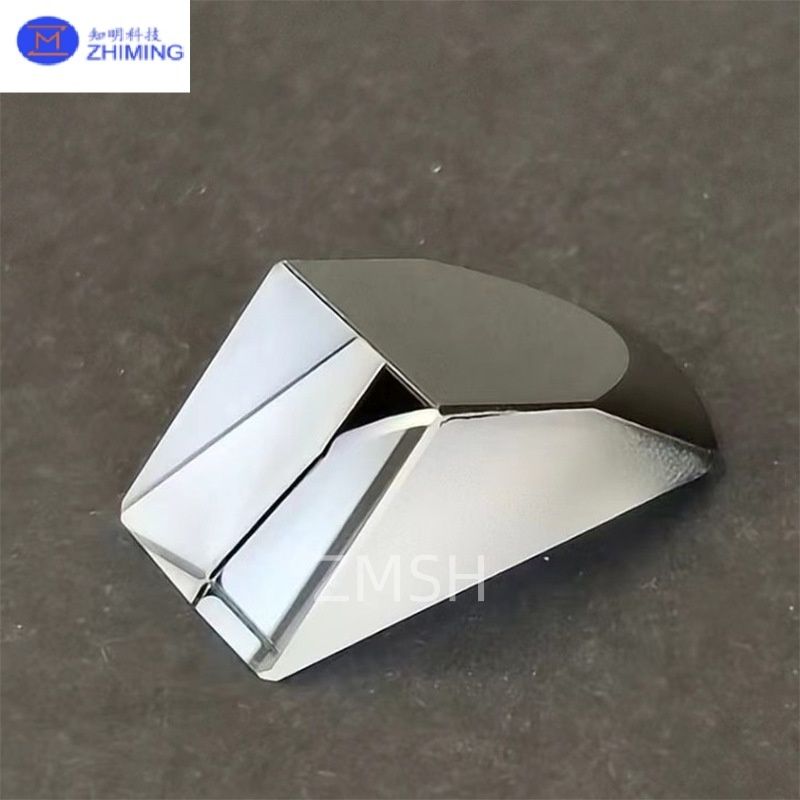

Introduction des prismes en quartz

Les prismes en quartz sont des composants optiques de haute précision fabriqués à partir de quartz fondu ou cristallin de haute pureté (SiO₂). Ils sont conçus pour manipuler la lumière par réfraction et réflexion, ce qui les rend essentiels dans un large éventail de systèmes photoniques, laser, d'imagerie et d'analyse.

Comparés au verre optique standard, les prismes en quartz offrent une transparence UV supérieure, une résistance thermique et chimique, ainsi qu'une stabilité dimensionnelle, ce qui les rend idéaux pour les environnements exigeants, notamment l'aérospatiale, l'optique laser et l'instrumentation de laboratoire.

Processus de fabrication Prismes en quartz

La production de prismes en quartz implique plusieurs étapes pour garantir la clarté optique, la précision dimensionnelle et la durabilité :

1. Sélection des matériaux
   Les prismes en quartz sont généralement fabriqués à partir de :



   • Quartz fondu(amorphe) – offre des propriétés isotropes, une transparence UV et une résistance aux hautes températures

   • Quartz cristallin– utilisé pour l'optique de polarisation et les applications piézoélectriques, disponible en orientations X, Y, Z

2. Découpe et meulage
   Les ébauches de quartz brut sont découpées à l'aide de scies diamantées, puis meulées en formes de prismes préliminaires avec un équipement de haute précision.

3. Polissage
   Les surfaces optiques sont polies à une planéité submicronique (généralement <λ/10) et à une rugosité de surface (<1 nm Ra) pour garantir une transmission élevée et une diffusion minimale.

4. Revêtement (Facultatif)
   Selon l'application, les surfaces des prismes en quartz peuvent être revêtues de :

   • Revêtements antireflets (gammes UV, VIS, NIR)

   • Revêtements réfléchissants métalliques (Al, Ag, Au)

   • Revêtements de séparation de faisceau ou de polarisation

5. Contrôle qualité
   Chaque prisme en quartz est soumis à une inspection stricte de la précision angulaire, de la planéité, de la qualité de surface (rayures et défauts) et de la transmission spectrale.

Prismes optiques en quartz fondu Transmission UV/VIS Angles personnalisés

Tube en saphir de qualité optique Oxyde d'aluminium poli

À propos de nous

ZMSH est spécialisée dans le développement de haute technologie, la production et la vente de verre optique spécial et de nouveaux matériaux cristallins. Nos produits servent l'électronique optique, l'électronique grand public et l'armée. Nous proposons des composants optiques en saphir, des protections d'objectifs de téléphones portables, des céramiques, du LT, du carbure de silicium SIC, du quartz et des plaquettes de cristaux semi-conducteurs. Grâce à une expertise qualifiée et à des équipements de pointe, nous excellons dans le traitement de produits non standard, dans le but d'être une entreprise de haute technologie de pointe en matériaux optoélectroniques.
