Aperçu  des hublots optiques en quartz

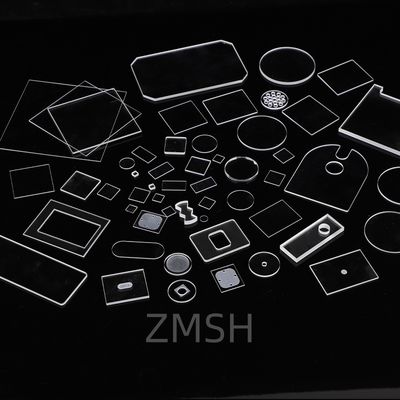

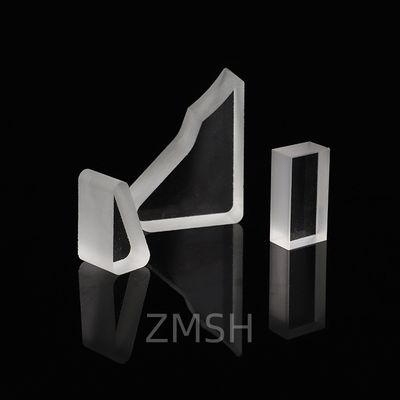

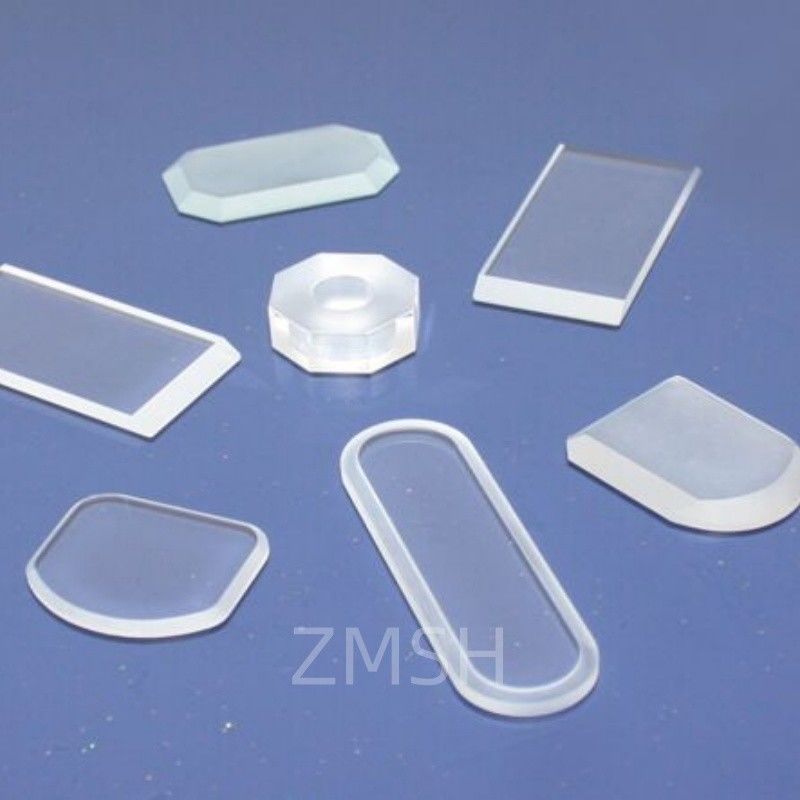

Les fenêtres en verre de quartz de forme irrégulière sont des composants optiques conçus sur mesure, fabriqués à partir de silice fondue de haute pureté. Contrairement aux plaques de fenêtre circulaires ou carrées standard, ces fenêtres spécialisées se présentent sous des formes personnalisées telles que des géométries elliptiques, polygonales, à bords arqués, étagées ou crantées. Elles sont conçues pour les systèmes nécessitant une transmission optique à travers des interfaces ou des boîtiers mécaniques non standard, offrant une transparence UV–IR élevée, une résistance thermique et une durabilité chimique.

Ces fenêtres sont essentielles dans les instruments optiques de pointe, les assemblages aérospatiaux, les dispositifs d'imagerie biomédicale et les plateformes laser, où les exigences de conception mécanique dépassent les simples optiques plates. Avec une excellente planéité de surface, une faible biréfringence et des tolérances dimensionnelles serrées, les fenêtres en quartz irrégulières soutiennent à la fois la précision fonctionnelle et la fiabilité à long terme dans des environnements difficiles.

Principe de fabrication des hublots optiques en quartz

La production de fenêtres en verre de quartz irrégulières implique les principaux processus suivants :

1. Sélection des matériaux
   Des blocs de silice fondue (souvent JGS1 ou équivalent) sont sélectionnés en fonction des exigences UV–VIS–IR et des spécifications de pureté. Le quartz synthétique peut être utilisé pour les besoins en UV profond.

2. Découpe CNC et façonnage au jet d'eau
   Des outils CNC ou à jet d'eau abrasif avancés façonnent le verre brut en géométries complexes. Cela permet la production de contours asymétriques, de découpes internes ou de conceptions chanfreinées sans compromettre l'intégrité du matériau.

3. Meulage des bords et lissage de la surface
   Après le façonnage, le verre subit un meulage fin pour affiner les bords, améliorer la sécurité et préparer le polissage optique.

4. Polissage de précision
   Des techniques de polissage optique sont appliquées pour obtenir une planéité de surface de λ/10 ou meilleure, et pour minimiser la diffusion ou l'absorption. Le polissage simple et double face peut être utilisé en fonction des spécifications.

5. Nettoyage et contrôle qualité
   Chaque pièce est nettoyée par ultrasons, inspectée sous interféromètres et microscopes, et mesurée pour l'uniformité de l'épaisseur et la précision angulaire.

Spécifications typiques des hublots optiques en quartz

Applications des hublots optiques en quartz

• Systèmes laser personnalisés
  S'intègre parfaitement dans les boîtiers laser avec des ports ou des formes d'émission non standard.

• Équipement de spectroscopie et d'imagerie
  Protège les optiques sensibles dans les scanners médicaux et les analyseurs industriels.

• Aérospatiale et satellites
  Utilisé comme couvercles de protection pour les caméras, les capteurs ou les photodétecteurs dans les modules compacts.

• Recherche scientifique
  Permet l'accès optique dans des chambres expérimentales ou des cryostats personnalisés.

• Machines à semi-conducteurs
  Offre des hublots de visualisation et des fenêtres d'isolation dans les outils de structuration et de dépôt de haute précision.

FAQ des hublots optiques en quartz

Q1 : Les formes irrégulières peuvent-elles affecter les performances optiques ?
R : Non si elles sont fabriquées correctement. La forme de la fenêtre ne modifie pas sa transmission, tant que les spécifications de la surface optique sont respectées.

Q2 : Ces fenêtres sont-elles compatibles avec les revêtements ?
R : Oui. Des revêtements AR, HR et diélectriques peuvent être appliqués sur des géométries irrégulières à l'aide de masquage ou de procédés robotiques.

Q3 : Quelle est la plus petite taille de caractéristique que vous pouvez usiner ?
R : Des caractéristiques aussi petites que 0,2 mm (par exemple, trous, encoches) peuvent être obtenues en fonction de l'épaisseur et du matériau.

Q4 : Offrez-vous une personnalisation basée sur la CAO ?
R : Absolument. Nous pouvons travailler avec des fichiers DXF, STEP ou SolidWorks pour créer des formes personnalisées précises.

Q5 : Peuvent-elles résister au vide ou aux températures élevées ?
R : Oui. La silice fondue est très stable dans des conditions UHV et peut supporter des températures supérieures à 1000 °C.
