Couche de taille personnalisée de fenêtre de verre au quartz en silice UV fusionné

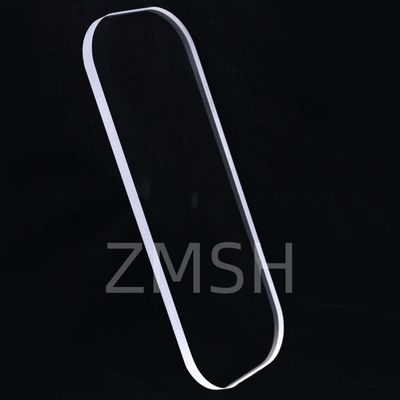

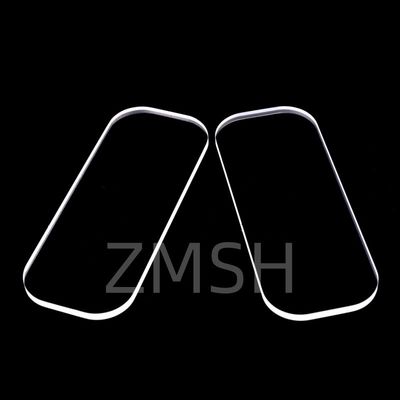

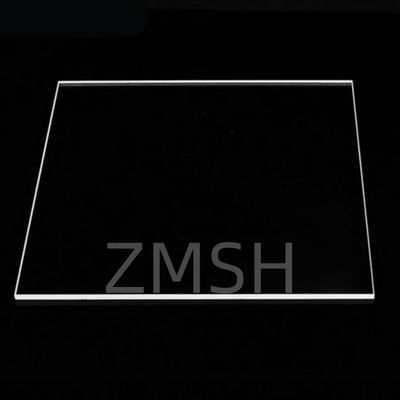

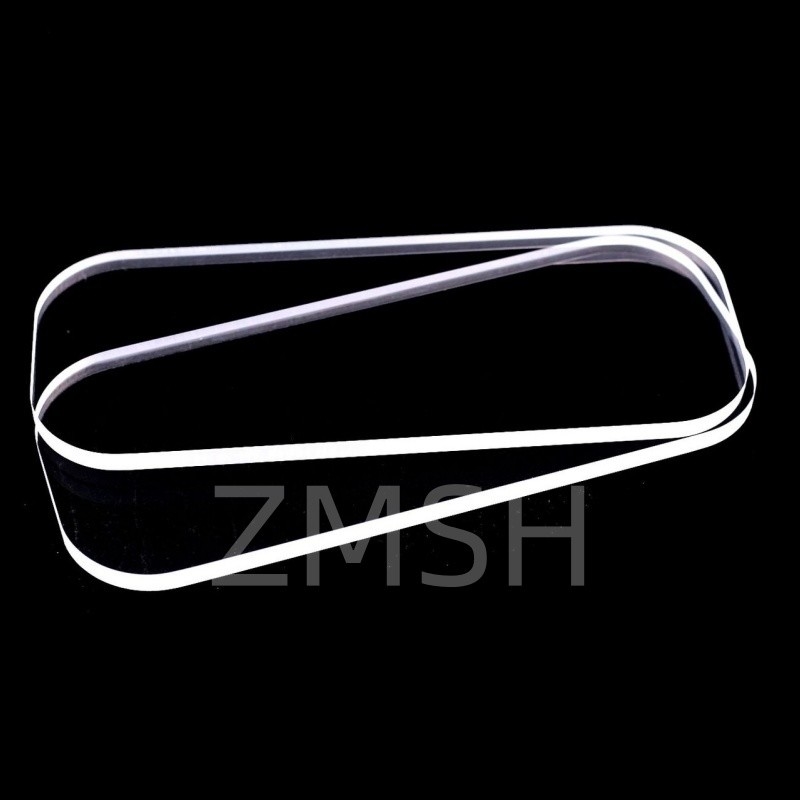

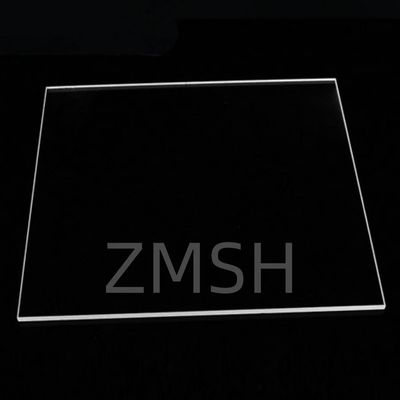

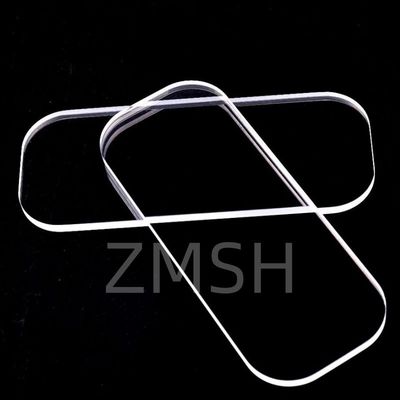

Fenêtre en verre de quartz. Porte vue optique en silice fusionné UV. Taille et revêtement personnalisés disponibles.

Résumé

Les fenêtres en verre de quartz, également connues sous le nom de fenêtres en silice fusionnée ou fenêtres optiques en quartz, sont des composants plats de précision fabriqués à partir de dioxyde de silicium (SiO2) de haute pureté.industriel, et des applications scientifiques en raison de leur excellente stabilité thermique, de leur haute transmission UV à IR, de leur faible expansion thermique et de leur excellente résistance chimique.

Les fenêtres en quartz sont disponibles dans différentes catégories, telles que JGS1, JGS2 et JGS3 en Chine, en fonction de la transmission UV / VIS / IR requise, des défauts internes et de la pureté.Ces fenêtres sont souvent utilisées comme affichage, couvercles de protection ou supports de transmission optique dans des environnements à forte demande tels que les chambres à vide, les systèmes laser et les instruments d'analyse.

Principe de production

Le procédé de fabrication des fenêtres en verre quartz comprend principalement les étapes suivantes:

1. Préparation des matières premières
   La silice de haute pureté (souvent > 99,99%) est préparée, généralement sous forme de poudre de quartz naturel ou de gaz de tétrachlorure de silicium (SiCl4) dérivé de manière synthétique.

2. Processus de fusion
   La matière première est fondue selon l'une des techniques suivantes:

   • Fusion à la flamme(pour le quartz synthétique): méthode de dépôt chimique de vapeur (CVD) par laquelle les composés de silicium sont oxydés dans une flamme et déposés sous forme de SiO2.

   • Fusion électrique(pour le quartz naturel): le sable de quartz naturel est fondu dans un four électrique à haute température.

3. Formation en blanc
   Le quartz fondu est façonné en blocs ou en plaques, puis recuit pour éliminer les contraintes internes.

4. Coupe et broyage
   Les blocs de verre sont coupés en formes et tailles spécifiques à l'aide de scies à diamants ou d'outils CNC.

5. Polissage
   Les surfaces de qualité optique sont obtenues par polissage à double face ou en lapage de précision pour obtenir une grande planéité de surface, un parallélisme et une faible rugosité de surface.

6. Nettoyage et inspection
   Le nettoyage final est effectué à l'aide de bains à ultrasons ou chimiques, suivi d'une inspection visuelle et spectroscopique pour répondre aux spécifications de transmission et cosmétiques.

Applications

Les fenêtres en verre de quartz sont indispensables dans de nombreuses applications de haute performance:

• Systèmes laser
  Utilisé comme coupleur de sortie ou fenêtre de protection en raison de son seuil de dégradation élevé et de sa stabilité thermique.

• Traitement des semi-conducteurs
  Ils servent de points de vue dans la gravure au plasma, l'implantation ionique et les chambres CVD en raison de leur excellente résistance à la corrosion chimique et au choc thermique.

• Stérilisation et désinfection par UV
  Les fenêtres en quartz sont transparentes à la lumière UV-C, ce qui les rend des couvertures idéales pour les lampes UV dans les systèmes de stérilisation.

• Instrumentation scientifique
  Utilisé dans la spectroscopie, les télescopes et les équipements de photonique où une clarté optique élevée et une faible absorption sont essentielles.

• Aérospatiale et défense
  Fournir une résistance aux rayonnements et une stabilité dans des conditions environnementales difficiles.

• Dispositifs médicaux et analytiques
  Protéger les optiques sensibles des systèmes d'imagerie et des cellules de débit pour l'analyse UV/VIS.

Questions fréquentes

Q1: Quelle est la différence entre le verre au quartz JGS1, JGS2 et JGS3?
A: Je suis désolé.

• JGS1: silice fusionné de qualité UV avec une transmission élevée de 185 à 2500 nm; adapté à l'optique UV.

• JGS2: quartz optique standard pour 220 ∼ 2500 nm; couramment utilisé en optique générale.

• JGS3: Quartz de qualité infrarouge avec transmission principalement dans la gamme visible à proche IR; réponse UV limitée.

Q2: Les fenêtres en quartz peuvent-elles résister à des températures élevées?
A: Je suis désolé.Le quartz fondu peut fonctionner en continu jusqu'à 1100°C et résister à une exposition à court terme au-delà, ce qui le rend idéal pour les environnements à haute température.

Q3: Les fenêtres en quartz sont-elles adaptées aux applications sous vide?
A: Je suis désolé.Le quartz a une évacuation extrêmement faible et maintient son intégrité structurelle sous le vide et le cycle thermique, ce qui le rend idéal pour les points de vue UHV (ultra-haut vide).

Q4: Quelle finition de surface est disponible?
A: Je suis désolé.Les fenêtres sont généralement polies jusqu'à une rugosité de surface de < 10 Å RMS. La planéité peut atteindre λ/10 ou mieux sur demande.

Q5: Comment les fenêtres en quartz se comparent-elles à d'autres matériaux en verre comme le borosilicate?
A: Je suis désolé.Le verre de quartz surpasse le borosilicate en termes de transmission UV, de résistance thermique et de durabilité chimique, mais il est plus coûteux en raison de sa haute pureté et de sa complexité de traitement.

Q6: Les fenêtres en quartz peuvent-elles être personnalisées?
A: Je suis désolé.Ils peuvent être personnalisés en termes de taille, d'épaisseur, de revêtement (AR, HR, etc.) et de forme (ronde, carrée, elliptique), en fonction des exigences spécifiques de l'application.
