Rubis synthétique Cr:Al2O3 Disponible en longueur de 2 mm/4 mm Dia10 mm/20 mm
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ZMSH |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 |
|---|
|
Détail Infomation |
|||
| Composition matérielle: | Al2O3 dopé à 0,05% de Cr2O3 | Propriétés mécaniques: | Dureté de Mohs: 9 |
|---|---|---|---|
| Options de revêtement: | Le revêtement AR/HR | Structure cristalline: | Trigonale (α-Al2O3) |
| Mettre en évidence: | Rôles de rubis synthétiques de 4 mm,Rôles de rubis synthétiques de 2 mm,Rôles de rubis synthétiques |
||
Description de produit

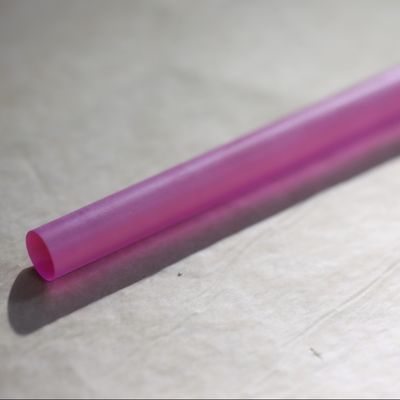

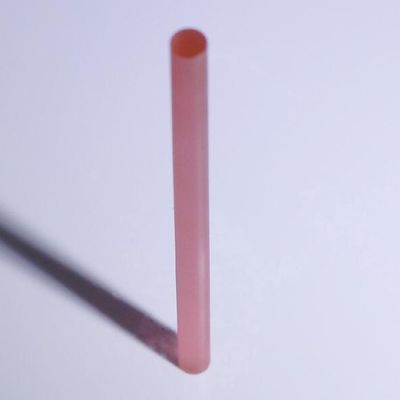

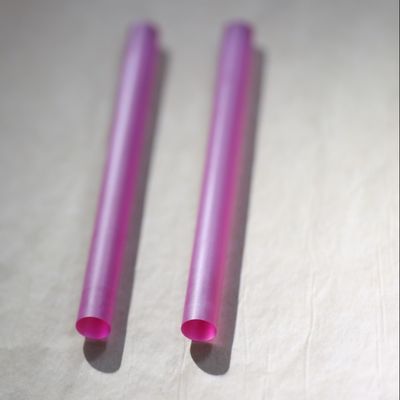

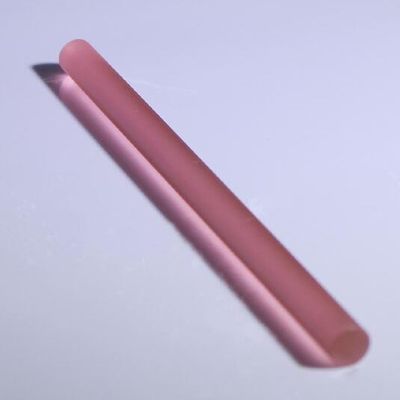

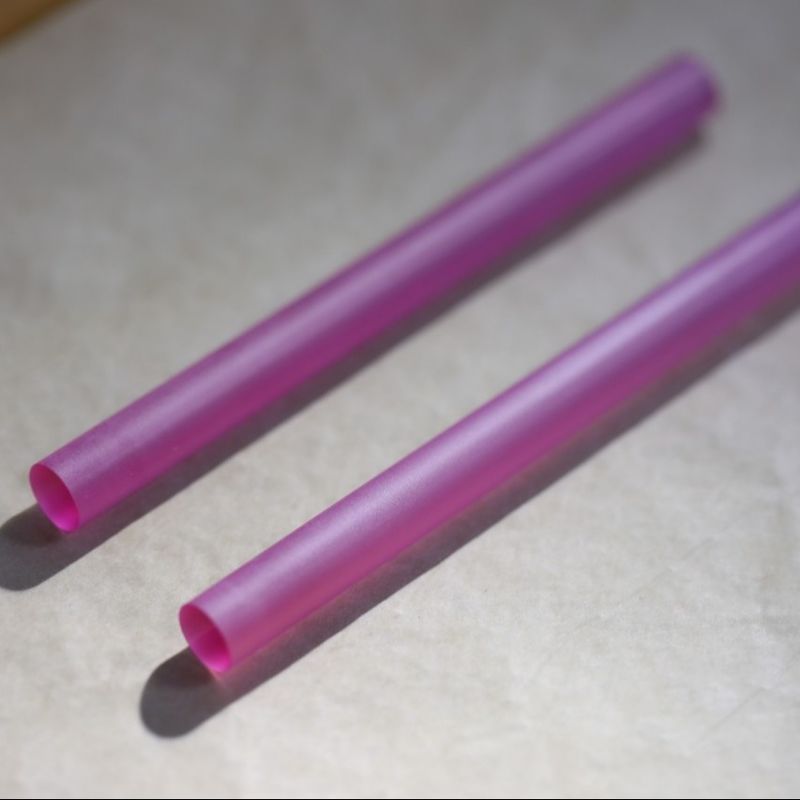

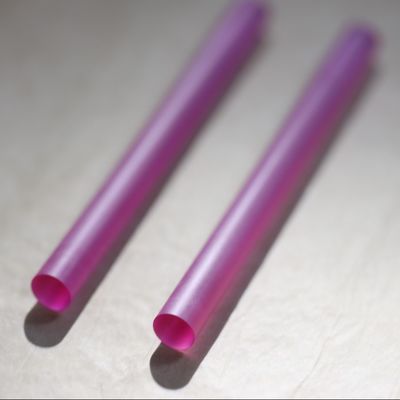

Barres de rubis synthétique (Cr:Al2O3) Disponibles en longueur de 2 mm/4 mm Dia10 mm/20 mm
Résumé de la tige laser Ruby?
La tige laser au rubis est un cristal cylindrique fabriqué à partir de rubis synthétique, un matériau composé principalement d'oxyde d'aluminium (Al2O3) dopé d'environ 0,05% à 0,5% d'ions chrome (Cr3+).Ces ions de chrome sont responsables de l'activité laser dans le rubis.La tige de rubis est généralement rose ou rouge, l'intensité de sa couleur dépendant de la concentration d'ions chrome.
Le laser rubis est classé comme un laser à l'état solide, ce qui signifie que son milieu laser est un matériau solide, par opposition aux gaz, liquides ou semi-conducteurs.Le rubis utilisé dans la tige laser est fabriqué artificiellement pour assurer la pureté et l'uniformité, ce qui en fait un milieu idéal pour produire de la lumière laser.
Le tableau des attributs du rubis laser
| Les biens immobiliers | Spécification | Unité/Notes |
| Composition du matériau | Al2O3 dopé à 0,05% de Cr2O3 | Pourcentage en poids |
| Structure cristalline | Trigonale (α-Al2O3) | Groupe spatial R3c |
| Longueur d'onde du laser | 694.3 nm (ligne R1) | Ligne d'émission primaire |
| 692.9 nm (ligne R2) | Ligne secondaire (basse température) | |
| Les dimensions physiques | Diamètre: 2 à 10 mm | Personnalisable (2 mm/4 mm sont montrés) |
| Longueur: 10 à 200 mm | Standard (10 mm/20 mm représenté) | |
| Propriétés optiques | Indice de réfraction: 1,763 694 nm | Rayon ordinaire (non) |
| Coefficient d'absorption: 0,4-1,2 cm−1 | Dépend de la concentration de Cr3+ | |
| Propriétés thermiques | Conductivité thermique: 40 W/m·K | 300 mille. |
| Expansion thermique: 5×10−6/K (Je ne sais pas.pour les véhicules à moteur électrique | Anisotrope | |
| Propriétés mécaniques | Dureté de Mohs: 9 | Seconde après le diamant |
| Densité: 3,98 g/cm3 | ||
| Performance au laser | Durée de la fluorescence: 3 ms | 300 mille. |
| Section transversale des émissions: 2,5 × 10−20 cm2 | Pour la ligne R1 | |
| Coefficient de lentille thermique: 3×10−6 K−1 | Importance pour le fonctionnement à haute puissance | |
| Qualité de la surface | Légèreté: λ/10 633 nm | Polissage au laser |
| Roughness de surface: < 5 Å RMS | Finition superpolée | |
| Options de revêtement | Le revêtement AR 694 nm: R<0,2% | Spécification typique |
| Le revêtement HR 694nm: R> 99,8% | Pour les miroirs à cavité laser | |
| Seuil de dommages | > 500 MW/cm2 | Pour les impulsions de 10 ns |
Le principe de fonctionnement des tiges laser rubis
1. Absorption d'énergie (pompage)
La tige laser au rubis est "pompée" optiquement à l'aide d'une source lumineuse à haute énergie, telle qu'une lampe flash au xénon ou une lampe au krypton.augmentant leurs électrons à des états d'énergie plus élevés.
2Émission spontanée
Après avoir absorbé l'énergie, les électrons excités dans les ions chrome ne peuvent pas rester dans leurs états d'énergie supérieurs indéfiniment.la libération de photons dans le processusC'est ce qu'on appelle une émission spontanée.
3Émission stimulée
Certains des photons émis stimulent d'autres électrons excités pour libérer leur énergie sous forme de photons supplémentaires.et directionCe processus d'émission stimulée amplifie la lumière dans la tige de rubis.
4Amplification de la lumière et résonance
La tige laser en rubis est placée entre deux miroirs, l'un pleinement réfléchissant et l'autre partiellement réfléchissant.des photons qui rebondissent d'avant en arrière à travers la tige de rubisCe passage répété de la lumière amplifie la lumière cohérente par des émissions stimulées supplémentaires.
5Sortie laser
Une partie de la lumière amplifiée s'échappe à travers le miroir partiellement réfléchissant, produisant un faisceau étroit et intense de lumière laser rouge d'une longueur d'onde de 694,3 nm.
Structure d'un laser rubis
1- Le laser Ruby Rod.
Le cristal de rubis cylindrique sert de support de laser.
2.Pompes source
Une lampe flash à haute intensité (comme une lampe au xénon) fournit l'énergie nécessaire pour exciter les ions chrome dans la tige de rubis.
3.Couche optique
Deux miroirs sont placés à chaque extrémité de la tige de rubis, dont l'un est totalement réfléchissant, tandis que l'autre est partiellement réfléchissant, ce qui permet au faisceau laser de s'échapper.
4Système de refroidissement
Comme le processus de pompage génère une chaleur importante, un système de refroidissement est souvent intégré pour empêcher la surchauffe de la tige de rubis et d'autres composants.
Les avantages des tiges laser rubis
1Simplicité: la conception simple du laser rubis le rend facile à construire et à utiliser.
2• Haute cohérence: le faisceau laser émis présente une excellente cohérence, ce qui le rend adapté à des applications de précision.
3.Durabilité: la nature à l'état solide de la tige de rubis assure une longue durée de vie dans des conditions normales.
Applications des tiges laser rubis
1.Holographie: La lumière cohérente des lasers rubis est idéale pour créer des hologrammes de haute qualité.
2.Procédures médicales: Les lasers rubis ont été utilisés pour l'élimination des tatouages, les traitements de la peau et d'autres procédures dermatologiques.
3Détection de distance: Les premiers détecteurs de distance au laser utilisaient des lasers rubis pour mesurer les distances avec précision.
4Recherche scientifique: Les lasers rubis ont été utilisés dans des expériences nécessitant des sources lumineuses cohérentes et monochromes.
5Éducation: En tant que système laser simple et accessible, les lasers rubis sont souvent utilisés dans les démonstrations éducatives.
Questions et réponses
- Je ne sais pas.Comment les tiges laser rubis doivent-elles être stockées et manipulées pour maintenir leurs performances?
A: Je suis désolé.Réservoir:Dans un environnement sec et sombre (Cr3+ est photosensible).
Nettoyage:Utilisez du méthanol (éviter les nettoyants abrasifs).
Montage:Réduire au minimum les contraintes mécaniques (feuille d'indium douce souvent utilisée pour le contact thermique).
Source de la pompe:Faire correspondre le spectre de la lampe de poche aux bandes d'absorption Cr3+ (400 nm et 550 nm).
Évitez:Exposition directe aux UV, empreintes digitales sur les visages poli ou cycle thermique supérieur à 200 °C.
