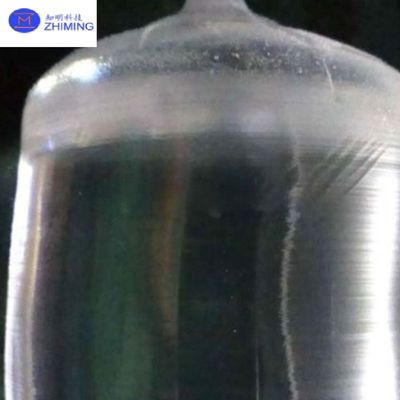

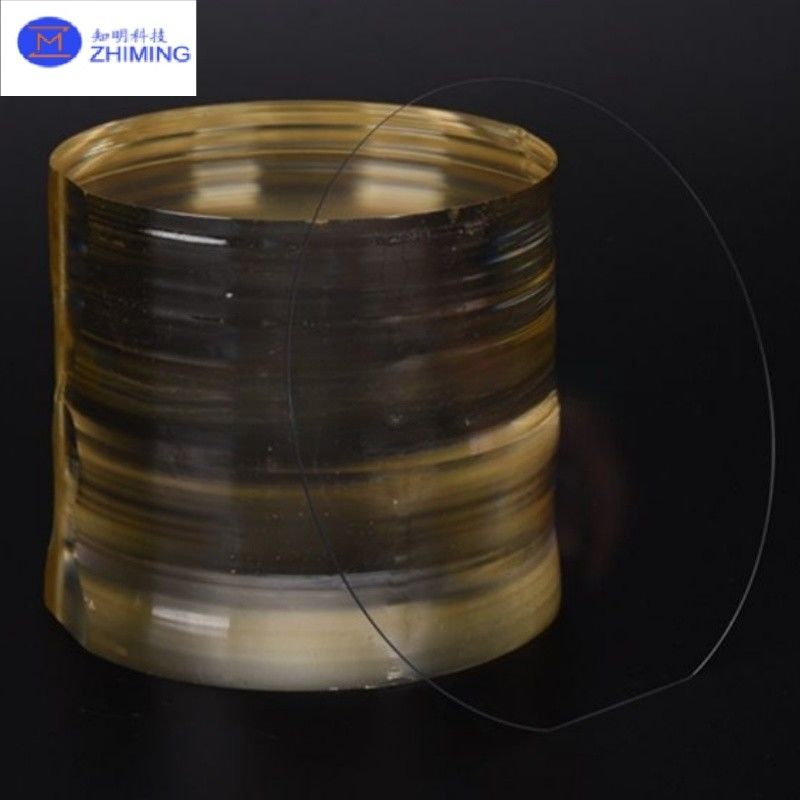

Lithium niobate LiNbO3 Cristal ingot à haute fréquence SAW
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ZMSH |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Délai de livraison: | 8WEEKS |
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| Matériel: | Des plaquettes LiNbO3 de qualité optique | Temps de Curie: | 1142 ± 2,0°C |
|---|---|---|---|
| Angle de coupe: | X/Y/Z, etc. | Diamètre/taille: | 2 ou 3 pouces, 4 ou 6 pouces, 8 pouces. |
| TTV: | 3 μm | Emballage: | 25 pièces par boîte |
| Mettre en évidence: | Ingot de cristal LiNbO3 à haute fréquence,L' ingot de cristal de SAW LiNbO3,L'indicateur d'oxydation de l'oxyde d'hydrogène est utilisé pour déterminer le taux d'oxydation. |
||
Description de produit
Niobate de lithium (LiNbO3) Components EO/PO cristallins Défense télécoms SAW haute fréquence
Je vous présente
Le niobate de lithium (LN) est un matériau ferroélectrique aux excellentes propriétés électro-optiques, non linéaires et piézoélectriques.
Les cristaux de niobate de lithium sont des matériaux essentiels pour les guides d'ondes optiques, les téléphones portables, les capteurs piézoélectriques, les modulateurs optiques et diverses autres applications optiques linéaires et non linéaires.
L'application principale du niobate de lithium (LN) est dans les dispositifs d'onde acoustique de surface (SAW) pour les équipements de télécommunications.
Dans les communications vocales et de données, les dispositifs SAW tels que les filtres SAW et les duplexers SAW sont installés dans les équipements de communication comme filtres pour prévenir le bruit et les interférences.Les cristaux de niobate de lithium (LN) sont également utilisés dans les applications optiques.
Le niobate de lithium (LiNbO3) est un matériau ferroélectrique adapté à diverses applications.et caractéristiques piézoélectriquesLes applications qui tirent parti des grands coefficients électro-optiques de LN incluent la modulation optique infrarouge et le Q-switching.
Les applications exploitant le coefficient d non linéaire élevé de LiNbO3 comprennent l'oscillation paramétrique optique, le mélange différence-fréquence pour générer des longueurs d'onde infrarouges réglables,et génération de seconde harmonie.
Les applications utilisant ses propriétés piézoélectriques comprennent les capteurs à ultrasons et les appareils SAW.
Spécification
| Matériel | Grade optiqueLes galettes de LiNbO3 | |
| Température de Curie | 1142 ± 2,0°C | |
| Angle de coupe | X/Y/Z, etc. | |
| Diamètre/taille | 2 ou 3 pouces, 4 ou 6 pouces, 8 pouces. | |
| Tol ((±) | Pour les pièces détachées | |
| Épaisseur | 0.1 ~ 0,5 mm ou plus | |
| Le premier appartement | Pour les pièces détachées: | |
| TTV | 3 μm | |
| Faites une fleur. | - 30 ans | |
| La distorsion. | < 40 μm | |
| L'orientation est plate | Tout est disponible | |
| Type de surface | Polissage à une face ou polissage à double face | |
| Côté poli Ra | < 0,5 nm | |
| R/D | 20/10 | |
| Critères de bordure | R=0,2 mm ou Bullnose | |
| Doppé optique | Fe/Zn/MgO, etc. pour les plaquettes de qualité optique LN< | |
| Critères relatifs à la surface de la gaufre | Indice de réfraction | No=2.2878/Ne=2.2033 @632nm longueur d'onde |
| La contamination, | Aucune | |
| Particules ¢> 0,3 μm | Le montant de l'aide | |
| Il est déchiré. | Aucune | |
| Défaut | Pas de fissures, de rayures, de traces de scie ou de taches | |
| Emballage | Qty/boîte à gaufres | 25 pièces par boîte |
Les propriétés.
Je suis désolée.Propriétés thermiques
Du point de vue thermique, les cristaux de niobate de lithium (LiNbO3) présentent une excellente stabilité.Cela signifie qu'ils conservent des propriétés piézoélectriques même à des températures élevées.Cette stabilité thermique assure une fonctionnalité fiable dans des conditions de haute température, améliorant leur praticité dans les applications à haute température.
Je suis désolée.Propriétés mécaniques
Mécaniquement, le niobate de lithium est relativement dur et durable.Cette caractéristique améliore sa résistance au stress physique., ce qui le rend idéal pour les applications nécessitant une robustesse mécanique.
Propriétés acousto-optiquesJe suis désolée.
Les cristaux de niobate de lithium présentent des propriétés acousto-optiques remarquables, caractérisées par des coefficients acousto-optiques élevés.permettant la modulation de la lumière par le sonCette propriété est largement exploitée dans les appareils acousto-optiques.
Je suis désolée.Propriétés féroélectriques
Le LiNbO3 est un cristal ferroélectrique, ce qui signifie qu'il présente des domaines spontanément polarisés qui peuvent être réorientés par un champ électrique externe.autres modulateurs électroptiques, et autres applications nécessitant un contrôle précis de la polarisation.
Je suis désolée.Propriétés physiques
Un attribut essentiel des cristaux de niobate de lithium est leur significative non-linéarité optique, ce qui sous-tend leur large utilité en optique.en divisant la lumière incident en deux faisceaux polarisés orthogonalement.
Propriétés chimiques
Le LiNbO3 démontre une excellente stabilité chimique, ce qui le rend très attrayant pour diverses applications.permettant une utilisation dans des environnements où la résistance chimique est essentielle.
Propriétés électriques
En tant que matériau piézoélectrique, le niobate de lithium convertit uniquement le stress mécanique en charge électrique.
Je suis désolée.Propriétés optiques
Les cristaux de niobate de lithium possèdent d'excellentes propriétés optiques, y compris une transmission élevée dans la gamme spectrale visible à infrarouge moyen.Cette large fenêtre de transmission joue un rôle central dans les applications optiques, permettant une propagation et une interaction efficaces de la lumière.
Applications du niobate de lithium (LiNbO3)
Applications piézoélectriques
Les cristaux de niobate de lithium présentent des performances piézoélectriques exceptionnelles en raison de leur température élevée de Curie.
Faible coefficient de piézoélectricité à basse température, coefficient de couplage électromécanique élevé, faible perte diélectrique, propriétés physico-chimiques stables, excellente machinabilité,et la capacité de fabriquer de grandesComparé aux matériaux piézoélectriques classiques comme le quartz, le niobate de lithium présente une vitesse acoustique plus élevée, ce qui permet le développement de dispositifs à haute fréquence.
Ces propriétés rendent le niobate de lithium adapté aux résonateurs, transducteurs, lignes de retard, filtres et autres composants.Les applications couvrent des domaines civils tels que les communications mobiles, les communications par satellite, le traitement du signal numérique, les télévisions, la radiodiffusion, le radar et la télédétection, ainsi que les secteurs militaires, y compris les contre-mesures électroniques, les fusibles,et systèmes de guidage.
Applications optiques
Au-delà de ses propriétés piézoélectriques, les cristaux de niobate de lithium (LiNbO3) présentent de riches effets photoélectriques,avec des effets électro-optiques et des effets optiques non linéaires particulièrement importants et largement utilisésEn outre, les cristaux de LiNbO3 peuvent être fabriqués en guides d'onde optiques de haute qualité par échange de protons ou diffusion de titane, et des cristaux polés périodiquement par inversion de polissage.Ces capacités leur permettent d'être utilisées dans les modulateurs électro-optiques., modulateurs de phase, commutateurs optiques intégrés, Q-commutateurs électro-optiques, déflecteurs électro-optiques, capteurs haute tension, détection de front d' onde,les oscillateurs paramétriques optiques En outre, des composants à base de LiNbO3 tels que des prismes à coin birefringent, des dispositifs optiques holographiques, des détecteurs pyroélectriques infrarouges, des détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs.Des lasers à guidage d' onde dopés d' erbium ont également été rapportés..
Questions et réponses
Q1: Qu'est-ce que le niobate de lithium (LiNbO3)? Quelles sont ses principales propriétés?
A1:
Le niobate de lithium (LiNbO3) est un matériau féroélectrique aux propriétés clés:
Effect électro-optique: permet de contrôler la lumière pour les modulateurs optiques à grande vitesse.
Optique non linéaire: Prend en charge la conversion de fréquence (par exemple, génération de seconde harmonie).
Effet piézoélectrique: convertit les contraintes mécaniques en signaux électriques pour les capteurs.
Température de Curie élevée (~1142°C): stable dans des conditions extrêmes.
Large transparence optique: efficace de 400 nm (visible) à 5 μm (infrarouge moyen).
Q2: Quelles sont les principales applications du niobate de lithium?
A2 :
Les principales applications sont les suivantes:
Communication optique: modulateurs, multiplexeurs à division de longueur d'onde.
Optique non linéaire: Lasers (OPO, SHG), oscillation paramétrique optique.
Dispositifs piézoélectriques: filtres SAW, transducteurs à ultrasons.
Appareils électro-optiques: commutateurs Q, commutateurs photoniques.
Défense et aérospatiale: radars, contre-mesures électroniques, détecteurs de rayonnement.
Q3: Quel est le niobate de lithium?
A1 et A3:
Le niobate de lithium (LiNbO3) est un matériau féroélectrique aux propriétés électro-optiques, piézoélectriques et optiques non linéaires.
