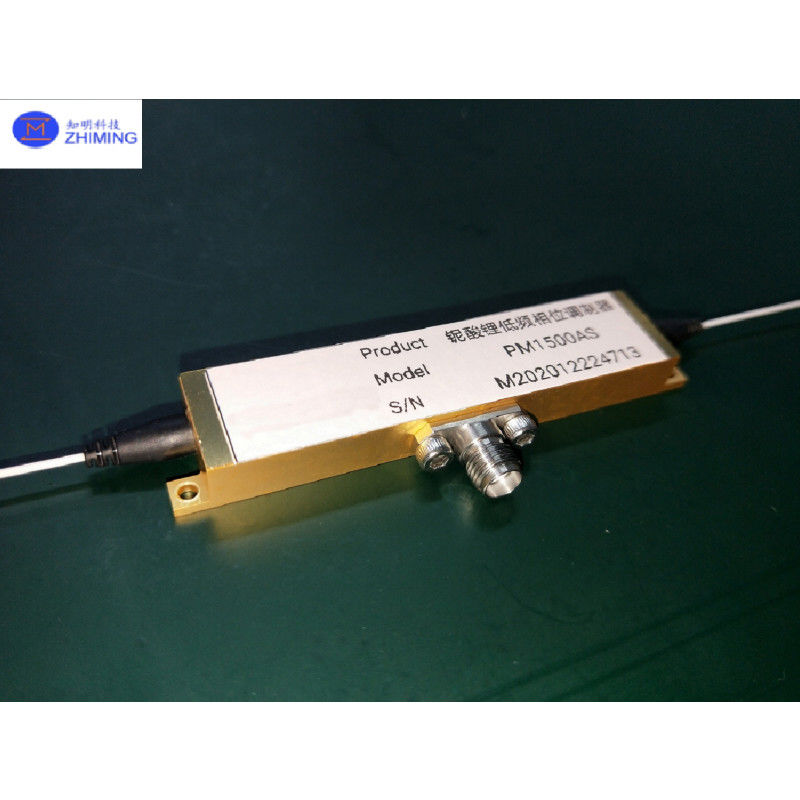

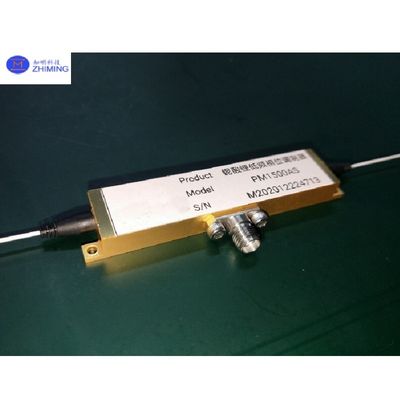

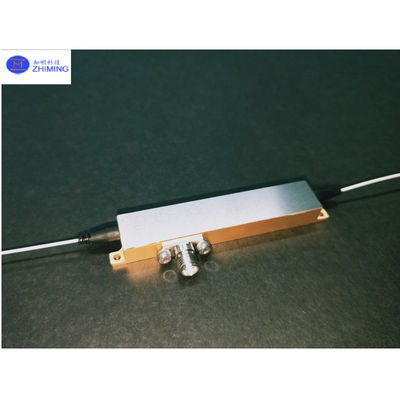

Modulateur de phase de 1000 nm à basse tension, tolérance à haute puissance, conception à polarisation unique pour la détection de fibres et les communications optiques

Introduction du produit

Un modulateur de phase basé sur des guides d'ondes optiques droits peut moduler la phase des ondes lumineuses à travers des signaux électriques appliqués à l'appareil.Nous fournissons des guides d'ondes optiques à polarisation unique (guides d'ondes à échange de protons) fabriqués à l'aide de la technologie d'échange de protons recuit (APE), qui présentent un seuil de puissance optique élevé et une excellente stabilité de polarisation.

Le modulateur de phase de 1000 nm peut être classé en modulateurs de phase à basse fréquence (par exemple, 100 MHz) et en modulateurs de phase à haute fréquence (par exemple, 1 GHz), en fonction de la fréquence de fonctionnement.

Les modulateurs de phase à basse fréquence utilisent une structure de modulation à électrodes groupées à haute impédance, ce qui les rend appropriés pour les applications nécessitant de faibles fréquences de modulation (par exemple, DC à 100 MHz).

Les modulateurs de phase à haute fréquence utilisent une structure d'électrode d'onde de déplacement coplanare à 50Ω d'impédance, optimisée pour des fréquences de modulation élevées (par exemple, 1 10 GHz).

Le modulateur de phase de 1000 nm présente une faible perte d'insertion, une faible tension de conduite et une grande stabilité, ce qui le rend idéal pour les applications de détection en fibre optique, de communications optiques,liaisons photoniques au micro-ondes, la combinaison de faisceaux laser cohérents, et plus encore.

Principe de fonctionnement

Mécanisme de base: effet électro-optique

Lorsqu'un signal électrique est appliqué aux électrodes du modulateur, il crée un champ électrique à l'intérieur du guide d'onde optique échangé par protons (fabriqué à partir de matériaux tels que le niobate de lithium).

Ce champ électrique modifie légèrement l'indice de réfraction du guide-ondes (une propriété régissant la vitesse de propagation de la lumière).

Au fur et à mesure que la lumière traverse le guide d'onde, sa phase change en proportion de la tension appliquée et de la longueur d'interaction de l'électrode.

Variations de conception pour les gammes de fréquences

• un débit de sortie de l'appareil inférieur à 100 W;

Utilise une structure d'électrodes groupées où l'électrode est courte et simple.

Le champ électrique affecte uniformément l'ensemble du guide d'onde, ce qui le rend efficace pour les signaux lents ou statiques (par exemple, CC à 100 MHz).

Idéal pour le contrôle de précision dans des applications telles que la détection par fibre optique ou les systèmes de réglage lent.

• un débit de sortie de l'appareil inférieur à 100 W;

Utilise une électrode à ondes de déplacement conçue comme une ligne de transmission à grande vitesse (impédance correspondant à 50Ω).

Le signal électrique se déplace le long de l'électrode en synchronisation avec l'onde lumineuse, minimisant ainsi le décalage de retard du signal.

Permet une modulation de phase ultra-rapide pour des applications à haute fréquence comme la photonique à micro-ondes ou le radar laser.

Principaux avantages de performance

Gestion de puissance élevée: le guide d'onde d'échange de protons (APE) recuit résiste aux dommages optiques même sous une puissance laser intense.

Polarisation stable: le guide d'onde ne prend en charge qu'une seule polarisation, évitant ainsi les interférences des changements de polarisation indésirables.

Efficacité: une faible tension de conduite et une perte optique minimale assurent un fonctionnement économe en énergie.

Applications

Détection par fibre optique

• Pour les appareils de détection de l'acoustique et des vibrations distribuées (DAS/DVS):Permet la détection en temps réel des vibrations ou des contraintes sur de longues étendues de fibres pour la surveillance des infrastructures (p. ex. pipelines, chemins de fer).

Je suis désolée.

Communication optique

• Transmission optique cohérente:Prend en charge les formats de modulation codés en phase (par exemple, QPSK, 16-QAM) pour la transmission de données de grande capacité dans les réseaux de télécommunications.
• Systèmes LiDAR:Permet la direction du faisceau basée sur la phase ou le chirpage de fréquence pour le LiDAR automobile/industriel avec une résolution améliorée.
• L' avantage:Les modulateurs à haute fréquence (jusqu'à 10 GHz) permettent un traitement ultra-rapide du signal dans les liaisons optiques de nouvelle génération.

Photonique au micro-ondes

• Liens photoniques au micro-ondes:Il convertit les signaux micro-ondes en domaines optiques avec une distorsion minimale, essentielle pour les radars, les communications par satellite et les systèmes sans fil 5G/6G.
• Traitement du signal optique:Facilite le filtrage par phase, les lignes de retard ou le mélange de fréquences pour le conditionnement du signal analogique/RF.
• L' avantage:La conception de l'électrode à ondes de déplacement assure une large bande passante et une correspondance d'impédance pour une conversion RF-optique de haute fidélité.

Systèmes laser

• La combinaison du faisceau cohérent:Synchronise plusieurs faisceaux laser pour obtenir des sorties de haute puissance et limitées par diffraction pour les applications de coupe industrielle ou de défense.

Les technologies quantiques

• Distribution de la clé quantique (QKD):Module les phases de photon pour des protocoles de communication quantique sécurisés.
• L'informatique quantique optique:Il contrôle les qubits photoniques dans les circuits quantiques intégrés.
• L' avantage:Le fonctionnement à basse tension réduit la complexité du système et la consommation d'énergie.

Biophotonics et imagerie médicale

• Tomographie de cohérence optique (TOC):Améliore la profondeur et la résolution de l'imagerie dans le diagnostic médical (par exemple, les scanners de la rétine).
• L' avantage:La stabilité de polarisation assure une qualité d'imagerie constante dans les tissus biologiques.

Spécifications techniques

Des dessins mécaniques

Questions fréquentes

- Je ne sais pas.Quelles sont les applications typiques?

A: Je suis désolé.Détection par fibre optique: détection acoustique distribuée (DAS), mesures interférométriques

LiDAR: modulation de fréquence codée en phase pour une résolution améliorée

Communication quantique: modulation de phase de photon dans la distribution de clé quantique (QKD)

Photonique des micro-ondes: radio-sur-fibre (RoF), traitement du signal radar

- Je ne sais pas.Quels sont ses principaux avantages?
A: Je suis désolé.La tension d'entraînement est basse (tension à demi-onde Vπ ≤3,0V @100MHz)

Stabilité de polarisation élevée (ratio d'extinction ≥ 20 dB)

Compatibilité à large fréquence (basse fréquence: DC ¥100MHz; haute fréquence: 1 ¥10GHz)

Tolérance élevée à la puissance optique (puissance d'entrée ≤ 100 mW)
