Wafer de saphir 2 pouces 4 pouces Single Side Double Side Polish 350um épaisseur de cristal orientation C-plan
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ZMSH |
| Numéro de modèle: | Sapphire Wafer |
Conditions de paiement et expédition:
| Quantité de commande min: | 25 |
|---|---|
| Délai de livraison: | 4 à 6 semaines |
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| Matériel: | Al2O3 monocristallin | Diamètre: | 50.80 mm |
|---|---|---|---|
| Épaisseur: | 430 mm | Orientation en cristal: | C-plan |
| Surface: | DSP | La distorsion.: | ≤ 10 μm |
| Mettre en évidence: | Polissage à double face Wafer en saphir,Une gaufre en saphir de 2 pouces.,Une gaufre en saphir de 4 pouces. |
||
Description de produit
Waffle saphir 2 pouces 4 pouces Single côté Double côté polissage
Résumé
Notre Wafer Sapphire, fabriqué à partir de990,999% de monocristal pur d'Al2O3en utilisant leméthode avancée de Kyropoulos (KY)Il est connu pour sa transparence optique supérieure, sa résistance mécanique exceptionnelle et son excellente stabilité thermique.ce matériau en saphir est parfait pourLED à haute performance, diodes laser et autres appareils électroniques et photoniquesAvec un contrôle précis de l'épaisseur et une excellente qualité de surface, notre plaque en saphir assure une fiabilité et une efficacité élevées dans des applications exigeantes,ce qui en fait le premier choix pour les solutions technologiques de pointe.
Compagnie Introduction
Notre société, ZMSH, est un acteur important dans l'industrie des semi-conducteurs depuisdepuis plus d'une décennieNous sommes spécialisés dans la fourniture de solutions sur mesure pour les plaquettes de saphir.offrant à la fois des conceptions sur mesure et des services OEM pour répondre aux divers besoins des clientsChez ZMSH, nous nous engageons à livrer des produits qui excellent à la fois en prix et en qualité, assurant la satisfaction des clients à chaque étape.Nous vous invitons à nous contacter pour plus d'informations ou pour discuter de vos besoins spécifiques.
Paramètres techniques des plaquettes de saphir
| Propriétés | Cible | La tolérance | |||||||||||||||||||||
| Diamètre | 50.8 mm | ± 0,05 mm | |||||||||||||||||||||
| Épaisseur | 1000 μm | ± 15 μm | |||||||||||||||||||||
| Orientation de la surface d'un plan | Au-delà de l'axe C jusqu'àM0,2° | ± 0,03° | |||||||||||||||||||||
| Longueur plate primaire | 16 mm | ± 1 mm | |||||||||||||||||||||
| Orientation principale à plat | Plan C | ±0,1° | |||||||||||||||||||||
| Résistance à l'usure | < 0,3 nm | ||||||||||||||||||||||
| Roughness du côté avant | ≤ 0,3 nm pour le DSP ou 1,0 ± 0,2 μm pour le SSP | ||||||||||||||||||||||
| Rameau de la gaufre | Type R | ||||||||||||||||||||||
| Variation totale de l'épaisseur, TTV | Le débit d'air doit être supérieur ou égal à 10 μm. | ||||||||||||||||||||||
| La distorsion. | ≤ 10 μm | ||||||||||||||||||||||
| Faites une fleur. | -8 μm ≤ BOW ≤ 0 | ||||||||||||||||||||||
| Marque au laser | N/A | ||||||||||||||||||||||
Applications pour les plaquettes en saphir
Les plaquettes de saphir, fabriquées à partir d'oxyde d'aluminium monocristallin (Al2O3), sont indispensables à diverses applications hautes performances en raison de leurs propriétés exceptionnelles.Leurs caractéristiques uniques incluent une dureté remarquable., la transparence optique dans un large spectre (de l'ultraviolet à l'infrarouge), une conductivité thermique élevée et une excellente isolation électrique.
Les principales applications des plaquettes en saphir:
- d'une teneur en dioxyde de carbone supérieure ou égale à:
Technologie du silicium sur le saphir (SOS):Les plaquettes en saphir servent de substrat pour les circuits intégrés en silicium sur saphir, offrant des avantages tels que la stabilité à haute température et la résistance aux rayonnements.
Fabrication d'appareils au nitrure de gallium (GaN):Ils fournissent une base pour les appareils à base de GaN, y compris les LED bleues et ultraviolettes, tirant parti des propriétés isolantes et de la conductivité thermique du saphir.
- Composants optiques:
Fenêtres et lentilles:La clarté optique et la durabilité du saphir le rendent idéal pour les fenêtres et les lentilles dans des environnements exigeants, tels que les chambres haute pression et les systèmes optiques infrarouges.
Composants laser:Utilisé dans certains systèmes laser, les propriétés du saphir contribuent à une efficacité du laser et à la qualité du faisceau.
- Systèmes microélectromécaniques (MEMS):
Composants structurels:La résistance mécanique des plaquettes de saphir soutient les dispositifs MEMS, y compris les accéléromètres et les gyroscopes, améliorant ainsi leurs performances et leur fiabilité.
- Applications optoélectroniques:
Plateformes de photonique:Les substrats de saphir sont utilisés dans les appareils photoniques, bénéficiant de leur faible perte optique et de leur compatibilité avec divers supports de gain laser.
- Une armure transparente:
fenêtres de protection:En raison de leur dureté et de leurs propriétés optiques, le saphir est utilisé dans les applications d'armure transparente, offrant une protection tout en maintenant la clarté optique.
La polyvalence des plaquettes de saphir dans ces applications souligne leur importance dans l'avancement de la technologie qui exige durabilité, transparence et haute performance.
Affichage du produit - ZMSH

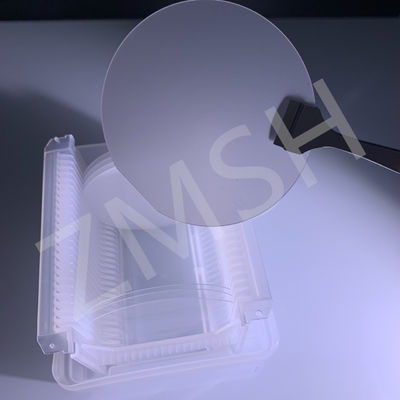

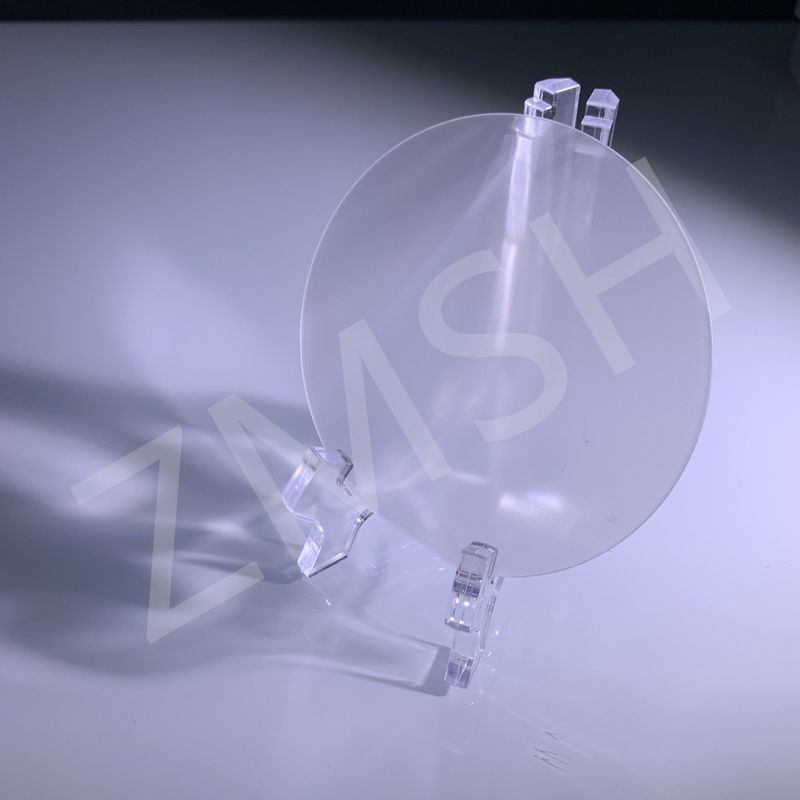

- Une gaufre en saphir polonais à double face.

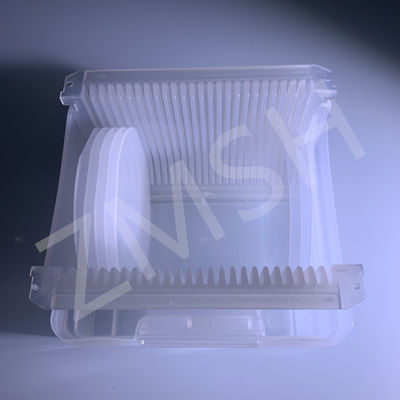

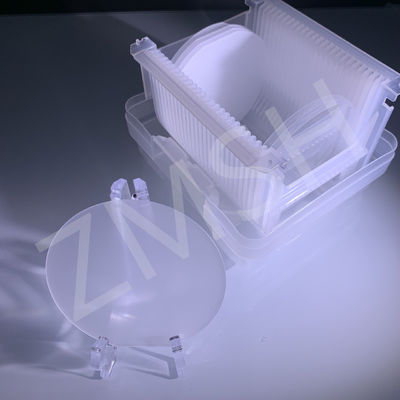

- 4 pouces.Polissage latéral splaquettes à base d'apphire
Des plaquettes de saphirFAQ. Je vous en prie.
- Je ne sais pas.Comment faire une galette en saphir?
A: Je suis désolé.Les plaquettes de saphir sont fabriquées en coupant des boules de cristal de saphir de haute pureté en disques minces.
- L' orientation:J'ai aligné le cristal sur la machine à trancher.
- Coupe en tranches:Couper le cristal en galettes minces.
- Pour le broyage:Éliminer les dommages causés par la découpe et améliorer la planéité.
- Pour les produits de base:Des bords de buse pour améliorer la résistance mécanique.
- Pour le polissage:Pour obtenir une finition de surface lisse et précise.
- Nettoyage:Éliminer les contaminants de surface.
- Inspection de la qualité:S'assurer que les plaquettes répondent aux normes spécifiées.
Q: Comment couper une galette en saphir?
A: Je suis désolé. La découpe des plaquettes de saphir nécessite des techniques spécialisées en raison de la dureté et de la fragilité du saphir.
- Écriture et découpage au laser:Les lasers ultraviolets créent des lignes d'écriture précises, qui sont ensuite découpées mécaniquement, réduisant ainsi les éclats et préservant l'intégrité de l'appareil.
- Partie mécanique:Des lames à diamants ont scié à travers la gaufre, bien que cela puisse causer des éclats et nécessiter un polissage supplémentaire.
Q: Quelle est la taille des gaufres en saphir?
A: Je suis désolé. Les plaquettes en saphir sont disponibles dans différents diamètres, allant généralement de 50,8 mm à 300 mm.Diamètres plus grands, telles que les plaquettes de 8 et 12 pouces, sont de plus en plus utilisées pour améliorer la productivité et réduire les coûts dans la fabrication de semi-conducteurs.
