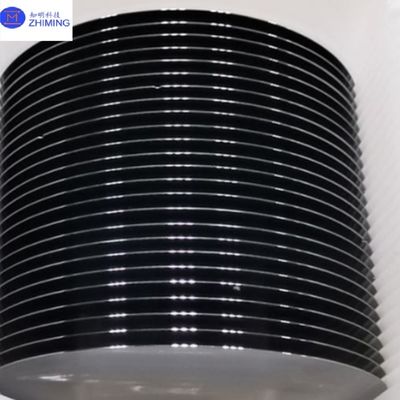

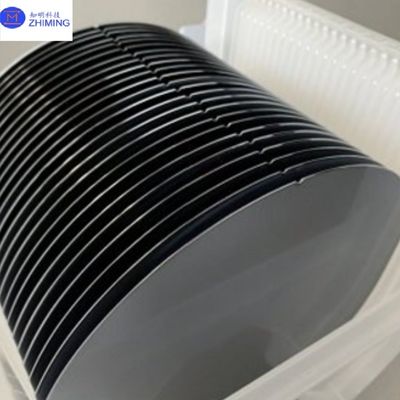

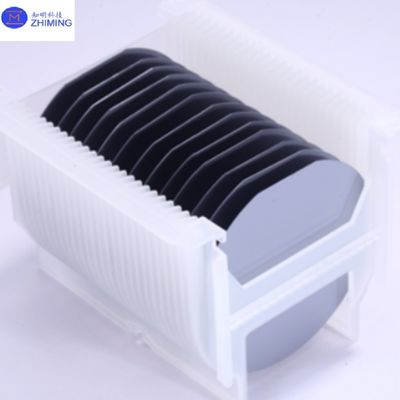

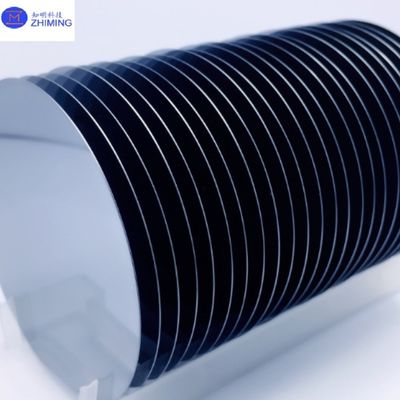

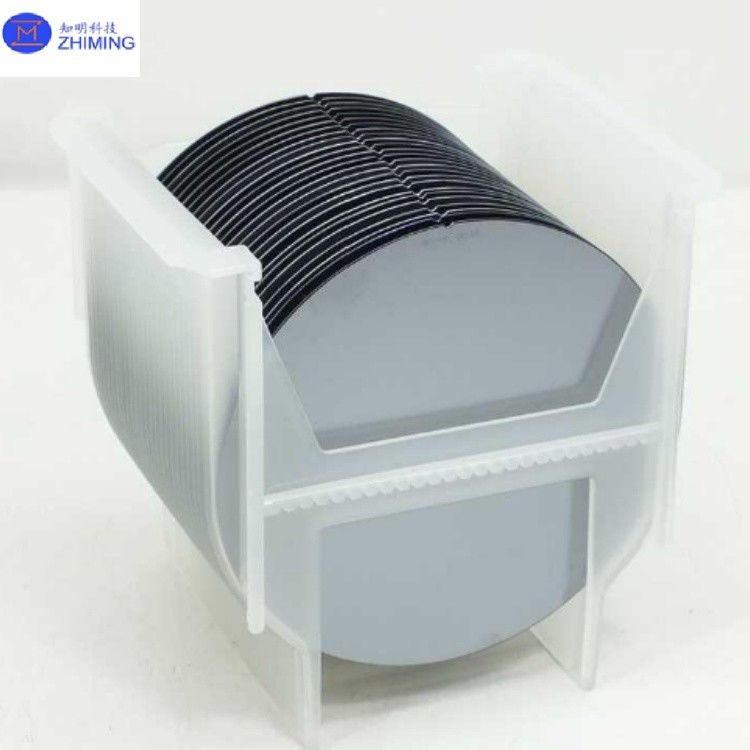

Si Wafer 8 pouces épaisseur de 675 μm à 775 μmP Type N Type 111 Polissage à double face / polissage à une seule face
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ZMSH |
| Numéro de modèle: | GAUFRETTE DE SI |
Conditions de paiement et expédition:
| Délai de livraison: | 2-4weeks |
|---|---|
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| polonais: | Polissage à double face ou à face unique | orientation: | Le nombre d'étoiles |
|---|---|---|---|
| Épaisseur: | 675 à 775 μm | RMS: | Nombre d'échantillons |
| TTV: | <20um | Conductivité thermique: | Environ 150 W/m·K |
| Concentration en oxygène: | < 10 ppm | ||
| Mettre en évidence: | Une gaufre en Si de 8 pouces.,Plaquettes en Si polissées à double face,Wafer en Si polissé à une face |
||
Description de produit
8 pouces Si Wafer Si Substrate 111 P Type N Type pour les systèmes microélectromécaniques (MEMS) ou les dispositifs semi-conducteurs de puissance ou les composants et capteurs optiques
Description du produit: La plaque de silicium de 8 pouces avec (111) orientation cristalline est un matériau monocristallin de haute qualité largement utilisé dans la fabrication de semi-conducteurs.L'orientation cristalline (111) fournit des propriétés électriques et mécaniques spécifiques qui sont bénéfiques pour diverses applications de haute performance..
Principales caractéristiques:
- Le diamètre:- Je ne sais pas.
- L' orientation des cristaux:(111), offrant des propriétés de surface uniques, idéales pour certains procédés de semi-conducteurs et les caractéristiques des appareils.
- Purification élevée:Fabriqué avec un haut niveau de pureté pour assurer l'uniformité et un faible taux de défauts, essentiel pour les applications de semi-conducteurs et de microélectronique.
- Qualité de surface:Généralement polies ou nettoyées pour répondre aux exigences strictes en matière de surface pour la fabrication des dispositifs.
Applications à réaliser:
- Dispositifs à semi-conducteurs de puissance:L'orientation (111) est préférée dans certains dispositifs de puissance en raison de sa tension de rupture élevée et de ses propriétés thermiques favorables.
- "Système de détection de l'émission":Souvent utilisé pour les capteurs, les actionneurs et autres dispositifs à petite échelle, grâce à sa structure cristalline bien définie.
- Appareils optoélectroniques:Convient pour des applications dans les appareils émettant de la lumière et les photodétecteurs, où une haute qualité cristalline est importante.
- Piles solaires:Le silicium orienté vers (111) est également utilisé dans les cellules photovoltaïques à haut rendement, qui bénéficient d'une meilleure absorption de la lumière et d'une mobilité accrue du support.
Image d'application de la galette au Si:
Personnalisations:
- Épaisseur et résistance:Ils peuvent être adaptés selon les spécifications du client afin de répondre aux exigences spécifiques de l'application.
- Type de dopage:Le dopage de type P ou de type N est disponible pour ajuster les caractéristiques électriques des plaquettes.
Ce type de gaufre en silicium est crucial pour un large éventail d'applications de semi-conducteurs, fournissant un équilibre entre résistance mécanique, performance électrique et facilité de traitement.
