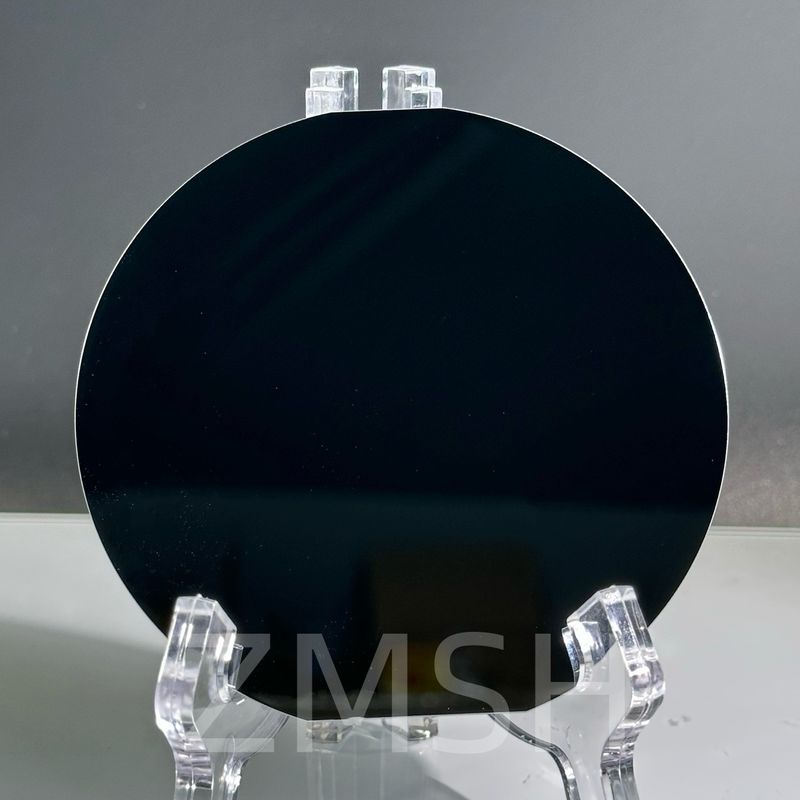

• Wafer SOI Wafer au silicium sur isolant Wafer 4 pouces 5 pouces 6 pouces 8 pouces 100 111 P Type N Type

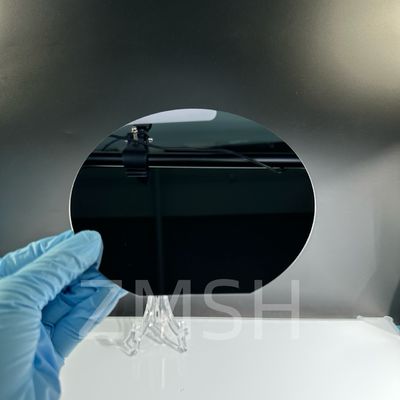

  • Wafer SOI Wafer au silicium sur isolant Wafer 4 pouces 5 pouces 6 pouces 8 pouces 100 111 P Type N Type

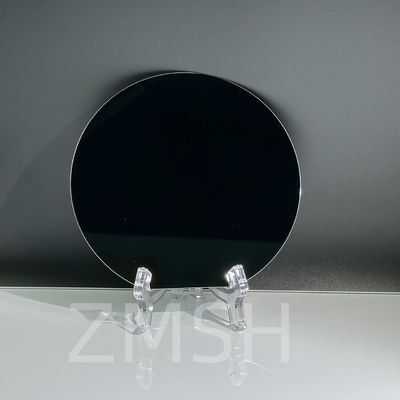

  • Wafer SOI Wafer au silicium sur isolant Wafer 4 pouces 5 pouces 6 pouces 8 pouces 100 111 P Type N Type

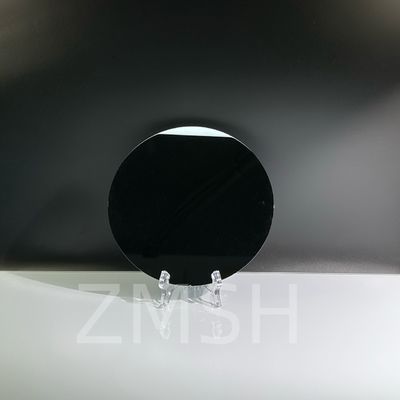

  • Wafer SOI Wafer au silicium sur isolant Wafer 4 pouces 5 pouces 6 pouces 8 pouces 100 111 P Type N Type
Wafer SOI Wafer au silicium sur isolant Wafer 4 pouces 5 pouces 6 pouces 8 pouces 100 111 P Type N Type

Wafer SOI Wafer au silicium sur isolant Wafer 4 pouces 5 pouces 6 pouces 8 pouces 100 111 P Type N Type

Détails sur le produit:

Place of Origin: China
Nom de marque: ZMSH
Model Number: SOI Wafe
meilleur prix Contact

Détail Infomation
Couche de poignée Soi: Nous contacter Substrate: Pâte de soja
TTV: < 10 mm Épaisseur de la couche GaN: 1 à 10 μm
polonais: Polissage à double face ou à face unique orientation: Le taux de change
Mettre en évidence:

Wafer SOI de 8 pouces

,

Wafer SOI de 6 pouces

,

Wafer SOI de 5 pouces

Description de produit

Wafer SOI Wafer au silicium sur isolant Wafer 4 pouces 5 pouces 6 pouces 8 pouces (100) (111) P Type N Type

Description de la galette SOI:

La gaufre SOI fait référence à une fine couche de silicium monocristallin recouverte d'un isolant en dioxyde de silicium ou en verre (d'où le nom "silicium sur doublure isolante",souvent appelée en abrégé SOI)Les transistors construits sur une couche mince d'SOI peuvent fonctionner plus rapidement et consommer moins d'énergie que ceux construits sur une simple puce de silicium.la technologie du silicium sur isolant (SOI) consiste à fabriquer des dispositifs à semi-conducteurs en silicium dans un substrat en silicium ′isolant ′ en silicium en couches, pour réduire la capacité parasitaire dans l'appareil, améliorant ainsi les performances.Les dispositifs basés sur l'IES diffèrent des dispositifs conventionnels en silicium en ce que la jonction en silicium est au-dessus d'un isolant électriqueLe choix de l'isolant dépend en grande partie de l'application prévue.d'une épaisseur n'excédant pas 1 mm,La couche isolante et la couche de silicium supérieure varient également considérablement en fonction de l'application.

Le personnage de SOI Wafer:

  • Capacité parasitaire inférieure due à l'isolation du silicium en vrac, ce qui améliore la consommation d'énergie à des performances correspondantes
  • Résistance au verrouillage due à l'isolation complète des structures de puits n et p
  • Des performances plus élevées à VDD équivalent. Peut fonctionner à de faibles VDD [1]
  • Réduction de la dépendance à la température due à l'absence de dopage
  • Meilleur rendement dû à une forte densité, meilleure utilisation des plaquettes
  • Réduction des problèmes d'antenne
  • Aucun corps ou puits de robinets sont nécessaires
  • Moins de courants de fuite en raison de l'isolation, donc une efficacité énergétique plus élevée
  • Résistant aux erreurs molles, réduisant le besoin de redondance

Structure du produit de la gaufre SOI:

Diamètre 4 pouces 5 pouces 6 pouces 8 pouces
Couche d'appareil Dépendant Boron, phos, arsenic, antimone, non dopé
Les orientations Le nombre total d'exemplaires
Le type SIMOX, BESOI, Simbond, Smart-Cut est une marque américaine.
Résistance 0.001 à 2000 Ohm-cm
Épaisseur (mm) > 1.5
TTV > 2m
Couche BOX Épaisseur (mm) 0.2-4.0um
L'uniformité < 5%
Substrate Les orientations Le nombre total d'exemplaires
Type/Dopant Le type P/Boron, le type N/Phos, le type N/As, le type N/Sb
Épaisseur (mm) 200 à 1100
Résistance 0.001 à 2000 Ohm-cm
Surface finie P/P, P/E
Particule Les résultats sont publiés dans le Bulletin.0.3 millions

Structure de la plaque de SOI:

Wafer SOI Wafer au silicium sur isolant Wafer 4 pouces 5 pouces 6 pouces 8 pouces 100 111 P Type N Type 0

Applications de la gaufre SOI:

Nos solutions SoL personnalisées sont utilisées dans les domaines suivants:

  • Capteurs de pression avancés
  • Accéléromètres
  • autres appareils de traitement des gaz
  • Capteurs de micro-fluidisme et de débit
  • MEMS RF
  • MEMS/MEMS optiques
  • Optoélectronique
  • Compteur intelligent
  • IC analogiques avancées
  • Microphones et appareils électroniques
  • Montres de poignet de luxe

Les marchés finaux:

  • Les télécommunications
  • Médical
  • Automobiles
  • Consommateur
  • Instruments de mesure

Figure d'application de la plaque SOI:

Wafer SOI Wafer au silicium sur isolant Wafer 4 pouces 5 pouces 6 pouces 8 pouces 100 111 P Type N Type 1

Emballage et expédition

Wafer SOI Wafer au silicium sur isolant Wafer 4 pouces 5 pouces 6 pouces 8 pouces 100 111 P Type N Type 2

FAQ:

1Q: Quelle est la constante diélectrique du silicium sur les isolants?
R: La constante diélectrique des matériaux de silicium couramment utilisés est: dioxyde de silicium (SiO2) - constante diélectrique = 3.9. Nitrure de silicium (SiNx) - constante diélectrique = 7.5. Silicium pur (Si) - constante diélectrique = 11.7

2.Q: Quels sont les avantages des plaquettes SOI?
R: Les plaquettes SOI sont plus résistantes aux rayonnements, ce qui les rend moins sujettes aux erreurs molles.Les avantages supplémentaires des plaquettes SOI comprennent une dépendance réduite à la température et moins de problèmes d'antenne.
