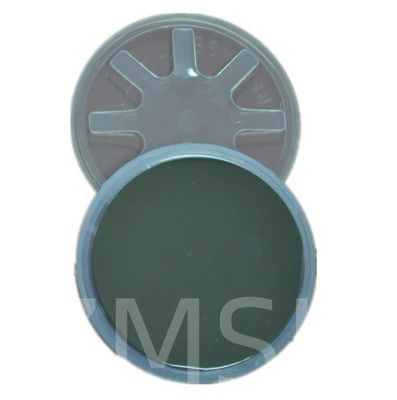

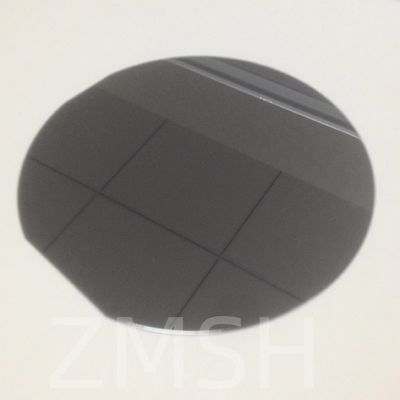

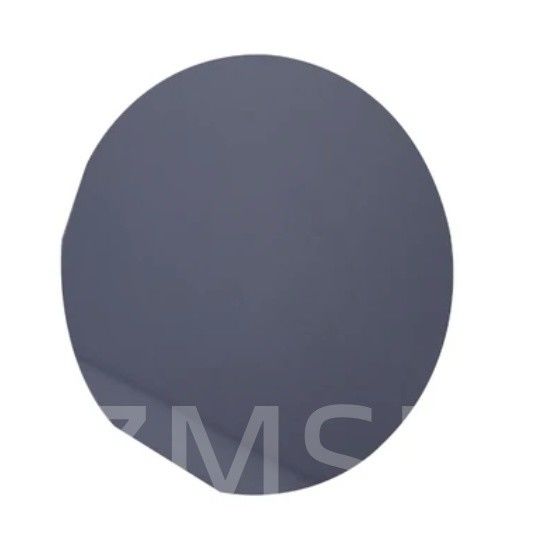

Wafer SiC de 6 pouces 4H/6H-P Substrate de carbure de silicium DSP (111) Semiconducteur RF Laser à LED à micro-ondes
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | ZMSH |
| Model Number: | Silicon Carbide |
Conditions de paiement et expédition:
| Délai de livraison: | 2 à 4 semaines |
|---|---|
| Payment Terms: | 100%T/T |
|
Détail Infomation |
|||
| Matériel: | Carbure de silicium | Diamètre: | 2 pouces 4 pouces 6 pouces 8 pouces |
|---|---|---|---|
| Particle: | Free/Low Particle | Resistivity: | High/Low Resistivity |
| Épaisseur: | 350um | Surface Finish: | Single/Double Side Polished |
| Grade: | Simulacre de recherches de production | Type: | 4H/6H-P |
| Mettre en évidence: | Wafer SiC DSP,Plaquettes en SiC 4H/6H-P,Une gaufre SiC de 6 pouces. |
||
Description de produit
Wafer SiC de 6 pouces 4H/6H-P Substrate de carbure de silicium DSP (111) Semiconducteur RF Laser à LED à micro-ondes
Description de la plaque de silicone:
La gaufre en carbure de silicium (SiC) de type P de 6 pouces en polytypes 4H ou 6H. Elle possède des propriétés similaires à celles de la gaufre en carbure de silicium (SiC) de type N, telles que la résistance à haute température,conductivité thermique élevéeLe substrat SiC de type P est généralement utilisé pour la fabrication d'appareils électriques, en particulier la fabrication de transistors bipolaires à porte isolée (IGBT).La conception des IGBT implique souvent des jonctions P-N, où le SiC de type P peut être avantageux pour contrôler le comportement des dispositifs.
Les caractéristiques de la galette SiC:
1Résistance aux rayonnements:
Le carbure de silicium est très résistant aux dommages causés par les radiations, ce qui rend les plaquettes 4H/6H-P SiC idéales pour une utilisation dans les applications spatiales et nucléaires où l'exposition aux radiations est importante.
2- Une large bande passante.
4H-SiC: l'écart de bande est d'environ 3,26 eV.
6H-SiC: l'écart de bande est légèrement inférieur, à environ 3,0 eV.
Ces larges bandes permettent aux plaquettes SiC de fonctionner à des températures et des tensions plus élevées que les matériaux à base de silicium, ce qui les rend idéales pour l'électronique de puissance et les conditions environnementales extrêmes.
3Champ électrique à haute décomposition:
Les plaquettes SiC ont un champ électrique de décomposition beaucoup plus élevé (environ 10 fois celui du silicium).
4. Haute conductivité thermique:
Le SiC a une excellente conductivité thermique (environ 3 à 4 fois supérieure au silicium), ce qui permet aux appareils fabriqués à partir de ces plaquettes de fonctionner à haute puissance sans surchauffe.Cela les rend idéales pour les applications à haute puissance où la dissipation de chaleur est critique.
5Mobilité électronique élevée:
Le 4H-SiC a une mobilité électronique plus élevée (~ 950 cm2/Vs) par rapport au 6H-SiC (~ 400 cm2/Vs), ce qui signifie que le 4H-SiC est plus approprié pour les applications à haute fréquence.
Cette grande mobilité des électrons permet des vitesses de commutation plus rapides dans les appareils électroniques, ce qui rend le 4H-SiC préférable pour les applications RF et micro-ondes.
6Stabilité à température:
Les plaquettes SiC peuvent fonctionner à des températures bien supérieures à 300°C, bien plus élevées que les dispositifs à base de silicium, qui sont généralement limités à 150°C. Cela les rend très souhaitables pour une utilisation dans des environnements difficiles,comme l'automobile, aérospatiale et les systèmes industriels.
7. Haute résistance mécanique:
Les plaquettes en SiC sont mécaniquement robustes, avec une excellente dureté et une résistance aux contraintes mécaniques. Elles conviennent à une utilisation dans des environnements où la durabilité physique est essentielle.
Forme de la galette SiC:
| 6 pouces de diamètre de carbure de silicium (SiC) Spécification du substrat | |||||
| Grade | Production zéro MPD Grade (grade Z) |
Production standard Grade (grade P) |
Grade de factice (Classe D) |
||
| Diamètre | 145.5 mm à 150 mm | ||||
| Épaisseur | 350 μm ± 25 μm | ||||
| Orientation de la gaufre | En dehors de l'axe: 2,0° à 4,0° vers [1120] ± 0,5° pour 4H/6H-P, sur l'axe: ∼111 ∼ 0,5° pour 3C-N | ||||
| Densité des micropipes | 0 cm à 2 | ||||
| Résistance | Le type P est le type 4H/6H-P. | ≤ 0,1 Ω.cm | ≤ 0,3 Ω.cm | ||
| L'orientation principale est plate | Le type P est le type 4H/6H-P. | {1010} ± 5,0° | |||
| Longueur plate primaire | 32.5 mm ± 2,0 mm | ||||
| Longueur plate secondaire | 18.0 mm ± 2,0 mm | ||||
| Orientation à plat secondaire | Sicile face vers le haut: 90° CW. à partir de Prime flat ± 5,0° | ||||
| Exclusion des bords | 3 mm | 6 mm | |||
| LTV/TTV/Bow/Warp | Pour les appareils de traitement des eaux usées, les mesures suivantes doivent être prises: | Pour le calcul de la résistance à l'humidité | |||
| Roughness (graisseuse) | Ra≤1 nm polonais | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| Les bords se fissurent à la lumière de haute intensité | Aucune | Longueur cumulée ≤ 10 mm, longueur unique ≤ 2 mm | |||
| Plaques hexagonales par haute intensité lumineuse | Surface cumulée ≤ 0,05% | Surface cumulée ≤ 0,1% | |||
| Zones de polytypes par haute intensité lumineuse | Aucune | Surface cumulée ≤ 3% | |||
| Inclusions de carbone visuel | Surface cumulée ≤ 0,05% | Surface cumulée ≤ 3% | |||
| La surface du silicium est rayée par la lumière de haute intensité | Aucune | Longueur cumulée ≤ 1 × diamètre de la plaque | |||
| Les puces de pointe sont très lumineuses | Aucune largeur et profondeur ≥ 0,2 mm | 5 permis, ≤ 1 mm chacune | |||
| Contamination de la surface du silicium par haute intensité | Aucune | ||||
| Emballage | Cassette à plaquettes multiples ou récipient à plaquette unique | ||||
Application de la plaque SiC:
électronique de puissance:
Utilisé dans les diodes, les MOSFET et les IGBT pour les applications à haute tension et à haute température telles que les véhicules électriques, les réseaux électriques et les systèmes d'énergie renouvelable.
Appareils RF et micro-ondes:
Idéal pour les appareils à haute fréquence tels que les amplificateurs RF et les systèmes radar.
Les LED et les lasers:
Le SiC est également utilisé comme matériau de substrat pour la production de LED et de lasers à base de GaN.
électronique automobile:
Utilisé dans les composants du groupe motopropulseur des véhicules électriques et les systèmes de charge.
Aérospatiale et militaire:
En raison de leur dureté radiologique et de leur stabilité thermique, les plaquettes SiC sont utilisées dans les satellites, les radars militaires et autres systèmes de défense.
Applications industrielles:
Utilisé dans les alimentations industrielles, les moteurs et autres systèmes électroniques à haute puissance et à haut rendement.
Image d'application de la plaque de silicium:
Personnalisation:
La personnalisation des plaquettes en carbure de silicium (SiC) est essentielle pour répondre aux besoins spécifiques de diverses applications électroniques, industrielles et scientifiques avancées.Nous pouvons offrir une gamme de paramètres personnalisables pour s'assurer que les plaquettes sont optimisées pour les exigences particulières du dispositif. Voici les principaux aspects de la personnalisation des plaquettes SiC:Orientation cristalline; Diamètre et épaisseur; Type et concentration de dopage; Polissage et finition de surface; Résistivité; Couche épitaxienne; Plaques et encoches d'orientation;SiC-sur-Si et autres combinaisons de substrats.
Emballage et expédition
FAQ:
1.Q: Qu'est-ce que le 4H et le 6H SiC?
R: 4H-SiC et 6H-SiC représentent des structures cristallines hexagonales, avec "H" indiquant la symétrie hexagonale et les chiffres 4 et 6 les couches dans leurs cellules unitaires.Cette variation structurelle affecte la structure des bandes électroniques du matériau, qui est un déterminant clé des performances d'un dispositif à semi-conducteurs.
2.Q: Quel est le substrat de type P?
R: Le matériau de type p est un semi-conducteur qui a un support de charge positive, appelé trou.qui a un électron de valence en moins que les atomes des semi-conducteurs.
