2 pouces 3 pouces InP laser épitaxial Wafer phosphure d' indium epi Wafer semi-conducteur personnaliser FP diode laser
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | ZMSH |
| Model Number: | InP Laser Epitaxial Wafe |
Conditions de paiement et expédition:
| Delivery Time: | 2-4weeks |
|---|---|
| Payment Terms: | T/T |
|
Détail Infomation |
|||
| Substrate: | InP Laser Epitaxial Wafe | Polishing: | DSP SSP |
|---|---|---|---|
| PL Wavelength Control:: | Better Than 3nm | PL Wavelength Uniformity:: | Std. Dev Better Than 1nm @inner 42mm |
| P-InP Doping (cm-3):: | Zn Doped; 5e17 To 2e18 | N-InP Doping (cm-3):: | Si Doped; 5e17 To 3e18 |
| Mettre en évidence: | Une gaufre épitaxienne laser de 2 pouces.,Wafer épitaxial laser de 3 pouces,Wafer épitaxial au laser par semi-conducteur |
||
Description de produit
2 pouces 3 pouces InP laser épitaxial Wafer phosphure d' indium epi Wafer semi-conducteur personnaliser FP diode laser
Description de la plaque épitaxienne au laser InP:
Le phosphure d'indium (InP) est un matériau semi-conducteur clé qui permet aux systèmes optiques de fournir les performances requises pour les centres de données, les liaisons mobiles, le métro et les applications longue distance.Les photodiodes et les guides d'ondes fabriqués sur des plaquettes épitaxiales inP fonctionnent à la fenêtre de transmission optimale de la fibre de verre., qui permettent des communications en fibre efficace.
InP wafer laser épitaxial est un substrat semi-conducteur spécialisé qui se compose de plusieurs couches de matériaux différents cultivés sur une wafer de phosphure d'indium (InP) par des techniques de croissance épitaxial.Ces couches supplémentaires sont soigneusement conçues pour créer des structures adaptées aux applications laser.
Les plaquettes épitaxiales laser InP sont des composants cruciaux dans la fabrication de lasers semi-conducteurs, y compris les lasers émettant des bords et les lasers émettant des surfaces à cavité verticale (VCSEL).Les couches épitaxales sont conçues avec des propriétés optiques et électriques spécifiques pour permettre une émission et une amplification lumineuses efficaces, ce qui les rend essentiels dans divers appareils optoélectroniques pour les télécommunications, la détection et d'autres applications nécessitant la technologie laser.
Le caractère de la gaufre épitaxienne laser InP:
Propriétés optiques:
Longueur d'onde d'émission: longueur d'onde d'émission réglable dans le spectre infrarouge.
Efficacité quantique élevée: propriétés efficaces d'émission lumineuse et d'amplification.
Faible coefficient d'absorption: permet de réduire les pertes optiques dans le matériau.
Propriétés structurelles:
Structure épitaxienne en couches: se compose de plusieurs couches de matériaux semi-conducteurs différents cultivés sur un substrat InP.
Surface lisse: une surface uniforme et sans défaut est cruciale pour les performances du laser.
Épaisseur contrôlée: l'épaisseur de chaque couche est contrôlée avec précision pour des propriétés optiques et électriques spécifiques.
Propriétés électriques:
Mobilité du transporteur: Mobilité élevée du transporteur pour un transport efficace de la charge.
Faible densité de défaut: peu de défauts de cristal pour des performances électroniques améliorées.
Formation de jonctions P-N: capacité à former des jonctions P-N pour le fonctionnement au laser.
Propriétés thermiques:
Conductivité thermique élevée: dissipation efficace de la chaleur générée par le laser.
Stabilité thermique: maintient l'intégrité de la structure dans différentes conditions de fonctionnement.
Pour la fabrication:
Compatibilité: Compatible avec les procédés de fabrication de semi-conducteurs standard.
Uniformité: Propriétés cohérentes sur toute la plaque pour la production en série.
Personnalisabilité: conceptions épitaxielles sur mesure pour des applications laser spécifiques.
Forme de plaquette épitaxienne au laser InP:
| Paramètres du produit | Wafer épitaxial DFB | Wafer épitaxial DFB à haute puissance | Wafer épitaxial de la photonique au silicium |
| taux | Pour les appareils à commande numérique: | / | / |
| longueur d'onde | 1310 nm | ||
| taille | 2/3 de pouce | ||
| Caractéristiques du produit | Le système de réglage de la fréquence de l'appareil doit être conforme à l'annexe I. | BH tech | PQ /AlQ DFB |
| PL Contrôle de la longueur d'onde | Mieux que 3 nm | ||
| LPL Uniformité de la longueur d'onde | Std.Dev est meilleur que 1nm @inner | ||
| Contrôle de l'épaisseur | 42 mmMieux que +3% | ||
| Uniformité de l'épaisseur | Mieux que +3% @interne 42 mm | ||
| Contrôle du dopage | Mieux que +10% | ||
| Dopage P-lnP (cm-3) | Zn dopé; 5e17 à 2e18 | ||
| Dopage par N-InP (cm-3) | Si dopé; 5e17 à 3e18 | ||

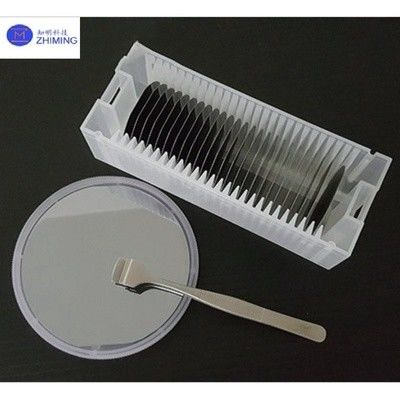

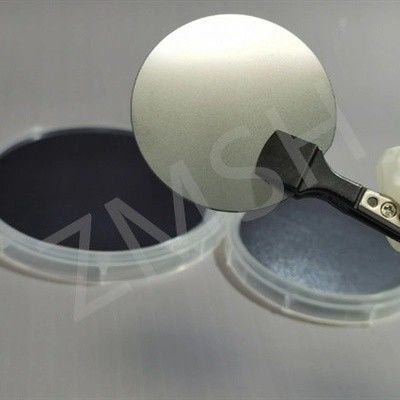

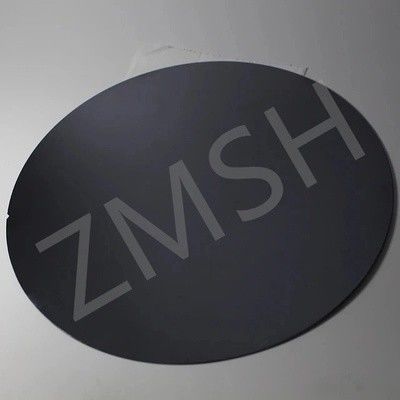

Photo physique de la plaque épitaxienne laser InP:
Structure par défaut de la couche EPl de la vague épitaxienne laser InP:
Application de la gaufre épitaxienne au laser InP:
Diodes laser: adaptées aux lasers émettant des bords et aux VCSEL.
Télécommunications: essentielle pour les systèmes de communication optique.
Détection et imagerie: utilisée dans les capteurs optiques et les applications d'imagerie.
Dispositifs médicaux: utilisés dans les systèmes laser médicaux.
Figure d'application de la plaque épitaxienne au laser InP:
FAQ:
1.Q:Qu'est-ce qu'une plaquette épitaxielle?
R:Une gaufre épitaxienne (également appelée gaufre épi, épi-gaufre ou épi-gaufre) est une gaufre en matériau semi-conducteur fabriquée par croissance épitaxienne (épitaxie) pour une utilisation en photonics, microélectronique, spintronics,ou photovoltaïques.
2.Q:Quels sont les avantages de l'InP?
R:Les avantages distincts des plaquettes InP: Haute mobilité électronique: InP présente une mobilité électronique près de dix fois supérieure à celle du silicium,ce qui le rend parfait pour les transistors et les amplificateurs à grande vitesse dans les systèmes de télécommunications et de radar.
