Sapphire vitres optiques AL2O3 ronde rectangulaire polissage AR revêtement personnalisation
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | ZMSH |
Conditions de paiement et expédition:
| Délai de livraison: | 2-4weeks |
|---|---|
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| Plage de température de fonctionnement: | -200°C à +1000°C | Tolérance à la forme: | Personnalisation |
|---|---|---|---|
| Roughness de la surface: | Roughness de la surface | Matériel: | 100% de saphir synthétique |
| Plage de température de fonctionnement: | -200°C à +1000°C. | Indice de réfraction: | 1,77 |
| Dureté: | 9 (échelle de Mohs) | Couleur: | Parfait |
| Mettre en évidence: | Fenêtres optiques en saphir ronde rectangulaire,Polissage de fenêtres optiques en saphir,Personnalisation des fenêtres optiques Sapphire |
||
Description de produit
Sapphire vitres optiques AL2O3 ronde rectangulaire polissage AR revêtement personnalisation
Description des fenêtres optiques Sapphire:
Les fenêtres optiques en saphir sont idéales pour les applications où la haute pression, le vide ou les atmosphères corrosives sont une considération.Les fenêtres en saphir surpasseront tous les autres matériaux optiques dans des environnements difficiles, offrant une meilleure barrière entre les éléments. Creator Optics peut fabriquer diverses fenêtres optiques en saphir selon des exigences et des dessins particuliers.Toutes ces fenêtres en saphir ont des surfaces polies de haute précision, précision de surface et parallélisme.
Le caractère des fenêtres optiques en saphir:
Plage de transmission: de 0,15 à 5,5 μm (UV à infrarouge moyen)
Indice de réfraction: 1,76 à 550 nm
Clarté optique: transmission élevée avec une absorption minimale sur une large plage de longueurs d'onde
Qualité de surface: peut atteindre des spécifications de creusement de 10 à 5 et une rugosité de surface ≤ 0,3 nm RA
Température maximale de fonctionnement: jusqu'à 2030°C
Résistance aux chocs thermiques: haute résistance aux changements de température rapides
Performance cryogénique: conserve une conductivité thermique élevée à température cryogénique, dépassant le cuivre
Haute transmission optique: visibilité claire sur une large plage de longueurs d'onde
Dureté exceptionnelle: résistance supérieure aux rayures et à l'abrasion
Stabilité thermique: fonctionne efficacement dans une large plage de températures, y compris dans des conditions extrêmes
Inerté chimique: Maintient son intégrité dans des environnements chimiques difficiles
Résistance mécanique: haute résistance à la pression et aux contraintes mécaniques
Forme des fenêtres optiques en saphir:
| Dimensions | Diamètre de 5 mm à 150 mm, disponible sur mesure |
| Épaisseur | 0. 2 mm à 50 mm, disponible sur mesure |
| Tolérance au diamètre | ± 0,05 mm |
| Tolérance à l'épaisseur | ± 0,05 mm |
| Les fenêtres en saphir | finement moulu ou poli |
| Chambre de nuit | un minimum de 0,2 x 45° |
| La précision de la surface et de la planéité | λ/4 par pouce @633nm |
| Le parallélisme | 30 secondes d'arc |
| Qualité de surface | 20/10 |
| L'ouverture est claire | ≥ 90% |
| Le revêtement des fenêtres en saphir | revêtement antireflet à la longueur d'onde de conception, AR, BBAR, AR à double longueur d'onde, AR résistant aux dommages au laser |

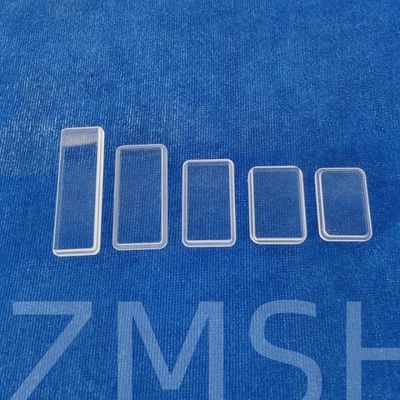

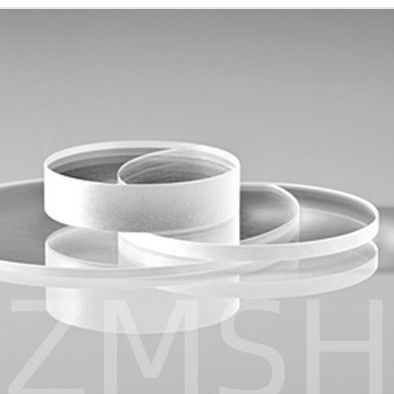

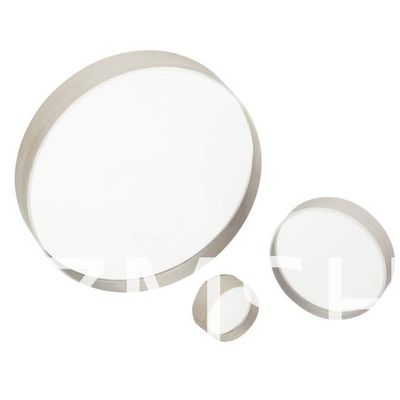

Des photos physiques des fenêtres optiques Sapphire:
Application des fenêtres optiques en saphir:
1L'aérospatiale: En raison de la durabilité parfaite des fenêtres optiques Sapphire et de leur résistance à la corrosion, à la température élevée, mais aussi à une très large gamme de transmission spectrale,les fenêtres en saphir sont largement utilisées dans les équipements et instruments aérospatiaux.
2Les lampes flash en saphir: la résistance à haute température du saphir et son faible taux d'expansion thermique en font une fenêtre de protection pour les lampes à haute résistance ainsi que pour les lampes flash.
3Applications des instruments d'analyse: Dans de nombreux cas d'analyse, le gaz ou le liquide analysé est fortement corrosif.Sfenêtres optiques apphireest parfaitement résistant à la corrosion et est largement utilisé dans ces instruments d'analyse.Sfenêtres optiques apphirepossède une bonne transmission de l'ultraviolet à l'infrarouge, ce qui le rend plus largement utilisé dans la gamme spectrale.
4Applications des équipements médicaux:Sfenêtres optiques apphiresont largement utilisés dans une variété d'applications médicales telles que les instruments médicaux laser, les instruments de beauté laser et les endoscopes.
5Applications optiques: En raison de la large plage spectrale des cristaux de saphir,Sfenêtres optiques apphirepeuvent être utilisés dans toutes sortes d'applications optiques, de l'ultraviolet à l'infrarouge.Sfenêtres optiques apphireont un avantage sur les fenêtres optiques d'autres matériaux.
6Applications d'éclairage:Sfenêtres optiques apphireAvoir une bonne résistance à la chaleur, pour un éclairage à très haute luminosité, c'est un bon matériau de fenêtre de protection.
7. Horloges et instruments industriels:Sfenêtres optiques apphiresont considérés comme des couvercles de protection pour montres ou jauges et sont résistants aux rayures, robustes et non éclatants.
Image d'application des fenêtres optiques en saphir:
Personnalisation:
Ces fenêtres en saphir personnalisées peuvent être sélectionnées avec des cristaux de saphir KY, CZ, HEM, et une coupe en plan C, plan R, plan A. Les principaux types de fenêtres en saphir personnalisées sont les suivants:
1Des fenêtres rectangulaires en saphir
2Le saphir.fenêtres en T (rondes et rectangulaires)
3fenêtres en saphir polies sur toute la surface
4Le saphir.fenêtres coniques
5Le saphir.coudes
6- Des microménages en saphir
7Les grandes vitres en saphir
FAQ:
1Q: Quelle est la portée de transmission des fenêtres optiques en saphir?
R: Les fenêtres en saphir ont une portée de transmission allant d'environ 150 nm (UV) à 5,5 microns (IR), avec une transmission élevée dans le spectre visible (85% à 90%).
2Q: Quelle qualité de surface peut-on attendre des fenêtres en saphir?
R:Les spécifications de qualité de surface sont souvent données sous forme de chiffres de grattage, tels que 60-40, 40-20 ou 20-10, indiquant la largeur et le diamètre de grattage maximaux admissibles.
3.Q:Les fenêtres en saphir peuvent-elles être recouvertes pour améliorer les performances?
R:Oui, les fenêtres en saphir peuvent être revêtues de revêtements antireflet (AR), de revêtements à haute réflectivité (HR) ou d'autres revêtements personnalisés pour améliorer les performances optiques.
