Si Wafer 4 pouces Polissé CZ Dopant Arsenic ((As) Boron ((B)) Phosphore ((Ph)) (100) Semiconducteur

Si wafer 4 pouces Polissé CZ Dopant Arsenic ((As) Boron ((B)) Phosphore ((Ph)) (100) Semi-conducteur

Décrire le Si Wafer:

Une gaufre en silicium est un disque rond très fin coupé à partir de silicium de haute pureté.Il est nettoyé.Les plaquettes de silicium sont fabriquées à partir de silicium de haute pureté et sont le matériau des dispositifs semi-conducteurs.Ces plaquettes peuvent également être fabriquées avec une encoche SEMI ou une ou deux plaques SEMI.Nous sommes spécialisés dans la production de wafers de silicium poli de haute qualité pour les applications de semi-conducteurs et d'électronique.Nos plaquettes en silicium poli de 100 mm offrent un matériau monocristallin monocristallin de qualité supérieure avec une résistivité électrique étroitement contrôlée et des spécifications de variation d'épaisseurCe produit est constitué de plaquettes de silicium de 100 mm de diamètre découpées à partir d'une seule lingote de cristal cultivée selon la méthode de Czochralski (CZ).Elles ont été polies d'un seul côté ou de deux côtés pour obtenir une uniformité d'épaisseur exceptionnelle, les performances des particules, la microrougorie de surface et les spécifications de planéité.

Le caractère de la gaufre Si:
1. Qualité supérieure Toutes les plaquettes en silicium sont neuves, des plaquettes en silicium vierge elles n'ont jamais été utilisées ou réutilisées
2. Surface prête à l' épiphénomène
3. Matériau monocristallin ️ Toutes les plaquettes sont fabriquées à partir de silicium monocristallin de première qualité
4. dépasser les normes de l'industrie Nos plaquettes en silicium de 100 mm dépassent les spécifications de la norme SEMI et les normes de l'industrie
5. Applications polyvalentes Nos plaquettes en silicium de 100 mm sont adaptées à un large éventail d'applications, y compris la fabrication de semi-conducteurs, la recherche et le développement et les fins éducatives
6. Confiant par les leaders de l'industrie Nos plaquettes en silicium de 100 mm sont largement utilisées par les principales usines de semi-conducteurs, centres de R&D, universités et lignes pilotes à travers le monde
7. Contrôle et inspection de la qualité chaque plaquette subit une inspection et un test de qualité complets
8. Secure Packaging – Wafers are packaged in dedicated ultra-clean PP cassettes and double-bagged in antistatic bags under class 100 cleanroom conditions to protect the surface from particulate contamination
9. Prix compétitifs WaferPro offre des prix compétitifs avec des réductions de quantité disponibles
10- Certificat de conformité: un COC est fourni avec chaque commande indiquant les spécifications exactes de la gaufre.

La forme de la galette de Si:

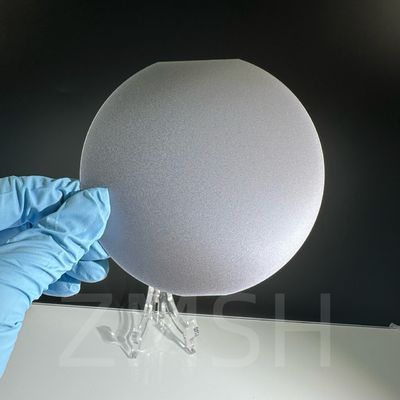

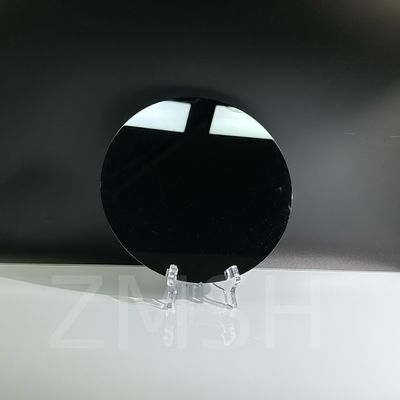

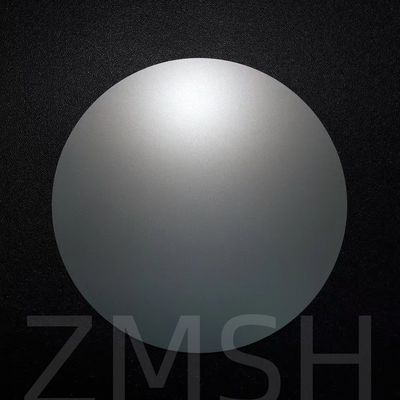

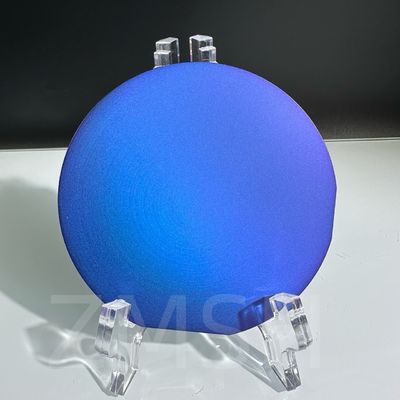

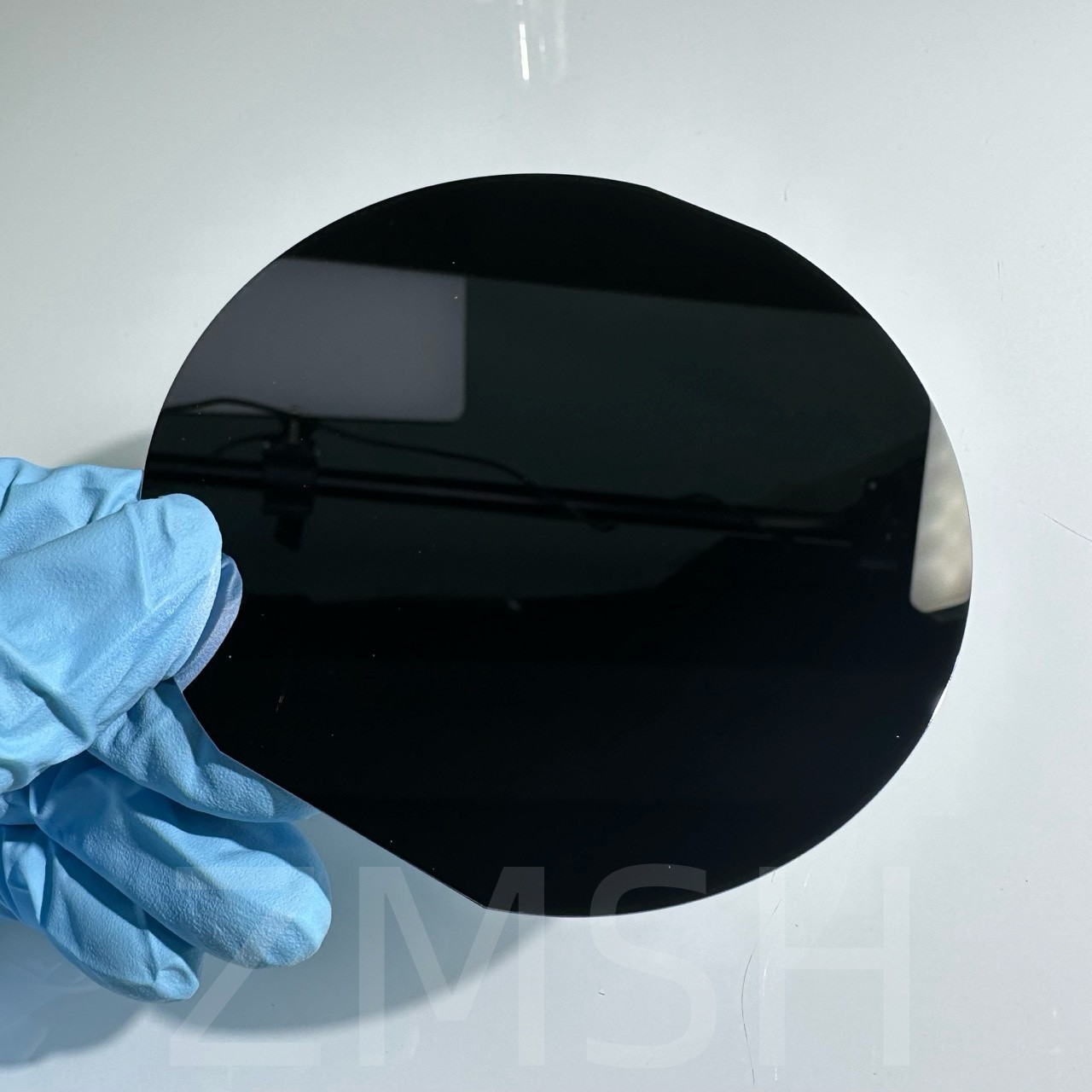

LePhotographie physique à base de silicone:

LeApplication du projetà base de silicone:

1Production de puces et fabrication de circuits intégrés
2. MEMS et systèmes microélectromécaniques
3. fabrication de semi-conducteurs et de capteurs
4. L'éclairage LED et la création de diodes laser
5- cellules et plaquettes solaires/photovoltaïques
6. Composants d'équipements optiques
7Panneaux sandwich isolés
8R & D prototypage et essais

LeLes images de l'applicationà base de silicone:

Personnalisation:

Nous sommes spécialisés dans le traitement et la fourniture de différents types de plaquettes de silicium de haute qualité.

Les méthodes de croissance des plaquettes de silicium à cristal unique: CZ (Czochralski), MCZ et autres.
Tailles: 2", 4", 5", 6", 8", ainsi que des diamètres personnalisés et des plaquettes de silicium de forme non standard.
Finitions de surface: polissage à une face, polissage à double face, broyage, etc.
Type de conductivité: semi-conducteurs intrinsèques de type N ou P.
Spécifications: adaptées à un large éventail d'applications.

Capacité d'approvisionnement: Inventaire étendu avec différents types disponibles en stock.
Flexibilité de traitement: traitement sur mesure de diverses spécifications, adapté aux exigences du client avec des délais courts.

FAQ:

1Q: Quelles sont les finitions de surface que nous pouvons fournir?
R: Nous proposons des plaquettes avec polissage à double face (DSP), polissage à face unique (SSP) ou surfaces gravées/gravées. N'hésitez pas à nous contacter pour vos spécifications préférées.

2Q: Quelles sont les personnalisations disponibles?
R: Nos capacités incluent le marquage au laser, l'étiquetage des plaquettes et diverses modifications des bords comme des coupes ou des encoches selon vos exigences exactes.

3Q: Quelles tailles proposez-vous?
R: Outre nos plaquettes en silicium de 4 pouces (100 mm), nous fournissons également des tailles de diamètre de 2 ′′, 3 ′′, 150 mm, 200 mm et 300 mm. D'autres tailles personnalisées peuvent être disponibles sur demande.

Recommandation du produit:

1.Dispositif électronique à base de plaquette de Si à cristal unique, sous-strate de photolithographie, couche 2"3"4"6"8"

2.L'orientation de la gaufre de silicium CZ111 Résistivité: 1-10 (ohm. cm) polissage à une ou deux faces
