La plaque de saphir 6 pouces DSP SSP C-plan ((0001) 99,999% LED monocristallin Al2O3 de haute pureté
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | ZMSH |
| Model Number: | Sapphire subatrate |
Conditions de paiement et expédition:
| Délai de livraison: | 2-4weeks |
|---|---|
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| Poids moléculaire: | 101,96 | Épaisseur de couche: | 1-5um |
|---|---|---|---|
| Résistance intrinsèque: | 1E16 Ω-cm | Polissage: | DSP, SSP |
| Indice de réfraction: | Généralement autour de 1,76 (à 589 Nm) | Stabilité chimique: | C' est excellent. |
| Roughness de la surface: | Ra < 0,5 Nm | Tolérance de diamètre: | ≤3% |
| Mettre en évidence: | Plaquette de saphir LED,6inch Sapphire Wafer,Wafer en saphir de haute pureté |
||
Description de produit
La plaque de saphir 6 pouces DSP SSP C-plane ((0001) 99,999% LED monocristallin Al2O3 de haute pureté
Description du produit Wafer en saphir de 6 pouces:
Les wafers de saphir sont un type de minéral avec des caractéristiques telles qu'une haute dureté (9,0 Mohs), une bonne transparence et une bonne stabilité chimique.Saphir naturel et saphir synthétiqueLes plaquettes de saphir synthétiques sont produites par réactions chimiques à haute température et à haute pression.les rendant largement utilisés dans la production industrielleDifférentes méthodes et conditions de synthèse peuvent produire des plaquettes de saphir de différentes couleurs et formes, telles que jaune doré, rose, etc.
Le substrat de 6 pouces (environ 150 mm) a généralement une épaisseur normalisée et convient à la croissance épitaxienne.Cultiver par méthode de fusion (comme la méthode de Verneuil) ou par méthode de solution (comme la méthode de Czochralski)En effet, il est possible de produire des substrats de saphir monocristallin de haute qualité, ce qui assure une bonne qualité cristalline et contribue à améliorer les performances et la fiabilité des appareils.Il convient à une utilisation à haute température et dans un environnement changeant afin d'assurer la stabilité à long terme du dispositif. Largement utilisé dans la croissance épitaxielle des LED bleues et blanches, fournissant un bon substrat GaN. Largement utilisé dans la croissance épitaxielle des LED bleues et blanches, fournissant un bon substrat GaN.Il joue également un rôle important dans les appareils à haute fréquence et à haute puissance.
Le personnage d'une gaufre en saphir de 6 pouces:
1Stabilité chimique
Résistance à la corrosion: Le saphir a une excellente stabilité chimique et peut résister à la corrosion de diverses substances chimiques.
2Caractéristiques optiques
Transparence: Il a une bonne transmission dans la lumière visible et dans la région de la lumière ultraviolette, adapté aux appareils photoélectriques.
Faible perte de lumière: dans les applications à haute puissance, le substrat de saphir peut réduire efficacement la perte de lumière.
3Propriétés mécaniques
Haute dureté: la dureté du saphir est extrêmement élevée, une forte résistance à l'usure, peut maintenir la stabilité dans des environnements difficiles.
Durabilité: Bien que le saphir ait une dureté élevée, sa durabilité est également relativement bonne et il peut résister à un certain choc.
4Propriétés thermiques
Conductivité thermique: a une bonne conductivité thermique, peut dissiper efficacement la chaleur, adapté aux applications à haute température.
Stabilité thermique: il peut maintenir des performances stables dans un environnement à haute température, adapté aux appareils à haute puissance.
5Caractéristiques électriques
Isolation: Le saphir est un excellent isolant électrique pour les applications à haute tension.
6Le processus de croissance
Des cristaux de haute qualité: en utilisant des procédés de pointe tels que la méthode de fusion ou la méthode de Czochralski pour la culture, des substrats monocristallins de haute qualité peuvent être obtenus.
7. Normisation des tailles
Spécification de 6 pouces: taille standard de 6 pouces (environ 150 mm), ce qui la rend plus compatible et répétable pendant la fabrication.
Tableau de paramètres de la gaufre en saphir de 6 pouces:
| Nom de l'article | 6 pouces C-plan ((0001) 1300 μm Waffles de saphir | |
| Matériaux cristallins | 99,999%, haute pureté, Al2O3 monocristallin | |
| Grade | Prime, épi-prêt | |
| Orientation de la surface | C-plan ((0001) | |
| C-plan hors angle vers l'axe M 0,2 +/- 0,1° | ||
| Diamètre | 150.0 mm +/- 0,2 mm | |
| Épaisseur | 1300 μm +/- 25 μm | |
| Orientation principale à plat | A-plan ((11-20) +/- 0,2° | |
| Longueur plate primaire | 47.0 mm +/- 1,0 mm | |
| Polie à une seule face | Surface avant | Épi-polissé, Ra < 0,2 nm (par AFM) |
| (SSP) | Surface arrière | Rameau fin, Ra = 0,8 à 1,2 μm |
| Polissage à double face | Surface avant | Épi-polissé, Ra < 0,2 nm (par AFM) |
| (DSP) | Surface arrière | Épi-polissé, Ra < 0,2 nm (par AFM) |
| TTV | < 25 μm | |
| - Je vous en prie. | < 25 μm | |
| Le WARP | < 25 μm | |
| Nettoyage / Emballage | nettoyage des salles blanches et emballage sous vide de classe 100, | |
| 25 pièces dans un emballage en cassette ou en un seul emballage. | ||

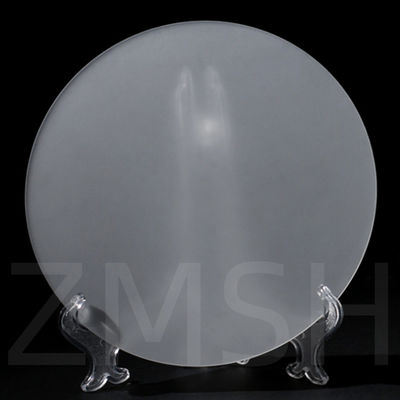

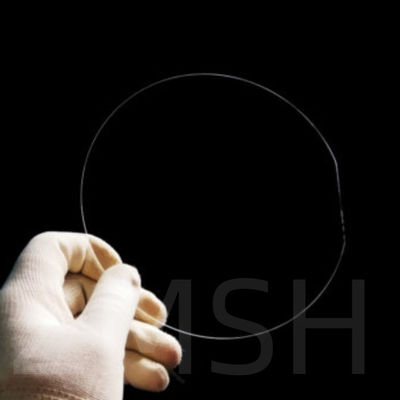

Une photo physique de 6 pouces Sapphire Wafer:
Applications de la gaufre en saphir de 6 pouces:
1.L'application de plaquettes de saphir de plan C
Comparé aux substrats de saphir avec d'autres orientations cristallines,Les plaquettes de saphir à plan C (orientation <0001>) présentent une incompatibilité de constante de treillis relativement plus petite avec les matériaux des groupes III-V et II-VI (tels que GaN)En outre, le décalage de la constante de réseau entre les deux et le film mince AlN qui peut servir de couche tampon est encore plus petit.Cette caractéristique fait des plaquettes de saphir de plan C un matériau de substrat couramment utilisé dans les processus de croissance de GaN.
En raison de leur capacité à répondre aux exigences de haute température dans les procédés d'épitaxie GaN, les plaquettes de saphir en plan C sont idéales pour la production de diodes électroluminescentes (LED) blanches/bleues/vertes,les diodes laser, détecteurs infrarouges et autres dispositifs.
2. L'application de plaquettes de saphir à plan A
En raison de ses performances globales exceptionnelles, en particulier de son excellente transparence améliorant la pénétration de la lumière infrarouge,Les monocristaux de saphir sont devenus le matériau idéal pour les fenêtres infrarouges et sont largement utilisés dans les appareils électro-optiques militaires.Dans ce contexte, le saphir à plan A représente une face non polaire perpendiculaire à la surface polaire (plan C).Les cristaux de saphir cultivés dans la direction a présentent une qualité supérieure à celle des cristaux cultivés dans la direction c.En conséquence, les gaufres en saphir à direction a offrent de meilleures propriétés de transmission de la lumière.
En outre, en raison de l'arrangement de liaison atomique d'Al-O-Al-O sur le plan A, le saphir a-direction possède une dureté et une résistance à l'usure significativement plus élevées que le saphir c-direction.En conséquence, les plaquettes A-plane sont principalement utilisées comme matériaux de fenêtre.le rendant adapté aux applications dans la technologie mixte de la microélectroniqueIl peut également être utilisé dans les processus de croissance des supraconducteurs à haute température,comme la croissance de films supraconducteurs hétéroépitaxiens utilisant des matériaux tels que TlBaCaCuO (TbBaCaCuO) sur des substrats composites de saphir et d'oxyde de cérium (CeO2).
3L'application des plaquettes de saphir de plan R et de plan M
Le plan R du saphir est une face non polaire, et par conséquent, les variations de la position du plan R dans les appareils en saphir entraînent différentes propriétés mécaniques, thermiques, électriques et optiques.Généralement, les substrats de saphir en plan R sont préférés pour le dépôt hétéroépitaxial avec le silicium et sont principalement utilisés dans la fabrication de semi-conducteurs,Applications de circuits intégrés micro-ondes et microélectroniquesLes substrats de saphir en plan R sont également utilisés dans la production de boules de rubis, d'autres composants supraconducteurs, de résistances à haute résistance et d'arsenure de gallium.
Avec l'utilisation généralisée des smartphones, tablettes et autres appareils,Les substrats en saphir en plan R ont remplacé les dispositifs d'onde acoustique de surface composite (SAW) utilisés dans les smartphones et les tablettesIls servent de substrat pour des dispositifs qui peuvent améliorer les performances, fournissant une base améliorée pour diverses applications.

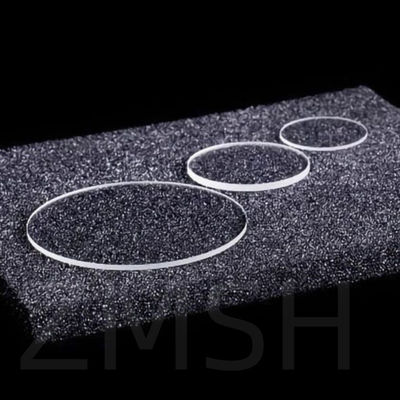

L' image de l' application de la gaufre en saphir de 6 pouces:
Personnalisation:
ZMSH peut fournir des plaquettes de saphir avec n'importe quelle orientation cristalline, telles que le plan C, le plan A, le plan R, le plan M, et plus encore.
Des plaquettes de saphir A-plan:Ces plaquettes présentent des constantes diélectriques uniformes et des propriétés d'isolation élevées, ce qui les rend largement utilisées dans le domaine de la microélectronique mixte.
Plaquettes de saphir de plan M:Les perspectives d'application du saphir dans la détection des ultraviolets proches ont conduit à un intérêt croissant pour les films minces de semi-conducteurs en alliage MgZnO à large bande.
Des plaquettes de saphir en R-plan:Les plaquettes de saphir en plan R (1-102) sont des matériaux préférés pour le dépôt épitaxial de silicium dans les applications de circuits intégrés microélectroniques.
En plus des tailles standard et des orientations cristallines,Les différents angles d'orientation et l'inclusion des plans d'orientation sont également proposés pour maximiser la flexibilité des clients dans les applications de recherche ou d'affaires.Toutes les gaufres en saphir sont nettoyées et emballées dans des salles blanches de classe 100 et sont directement applicables à la croissance épitaxielle (grade Epi-ready) pour répondre aux exigences strictes de croissance épitaxielle des clients.d'une épaisseur n'excédant pas 1 mm, avec ou sans planches d'orientation, nous pouvons personnaliser la production en fonction de vos besoins spécifiques pour répondre aux diverses exigences de votre domaine de recherche.

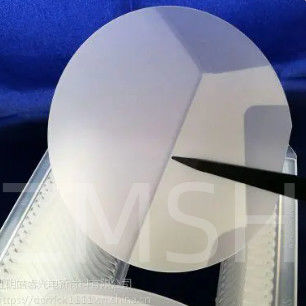

Une image personnalisée de la gaufre en saphir de 6 pouces:
FAQ:
1Q: Quelle est la taille des gaufres en saphir?
R: Les diamètres de nos plaquettes standard varient de 25,4 mm (1 pouce) à 300 mm (11,8 pouce) de taille;les plaquettes peuvent être produites dans différentes épaisseurs et orientations avec des côtés poli ou non poli et peuvent inclure des dopants.
2Q: Pourquoi utiliser un substrat en saphir?
R: Le saphir présente des propriétés d'isolation électrique, de transparence, de bonne conductivité thermique et de rigidité exceptionnelles.Il est donc un matériau idéal pour les substrats et est utilisé dans les circuits LED et microélectroniques., des circuits intégrés ultra hautes vitesses.
3Pourquoi les galettes plus grandes sont-elles meilleures?
R: Augmenter la taille des plaquettes signifie une plus grande surface pour chaque cellule solaire.résultant en une puissance de sortie plus élevée par cellule et moduleLes plus grandes plaquettes peuvent augmenter considérablement la production globale d'énergie des installations solaires.
