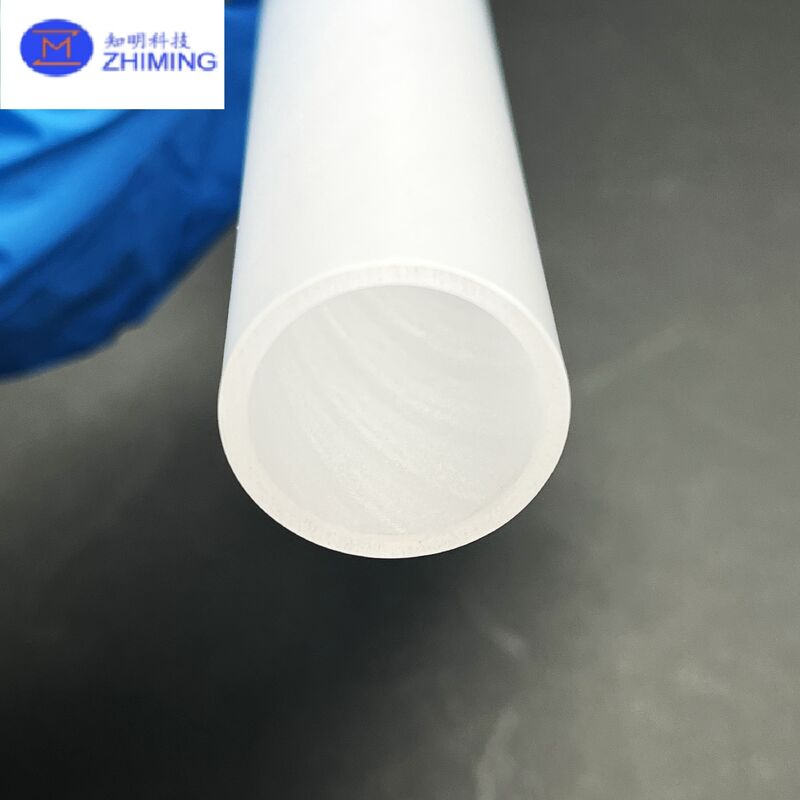

Tube saphir EFG (surface non polie) pour semi-conducteur optique de précision

LeTube saphir EFG (Edge-Defined Film-Fed Growth)est un composant d'oxyde d'aluminium monocristallin produit par le processus avancé de croissance cristalline EFG. Contrairement aux méthodes conventionnelles de fabrication du saphir qui reposent sur la découpe du cristal en vrac et son usinage ultérieur, la technique EFG permet la formation directe de structures de saphir longues, uniformes et creuses. Cette méthode améliore considérablement la stabilité dimensionnelle, minimise les déchets de matériaux et offre une intégrité structurelle élevée adaptée aux environnements industriels exigeants.

Ce produit comporte unsurface intérieure et extérieure non polie (telle que cultivée), conservant la texture cristalline naturelle formée au cours du processus de croissance EFG. Il convient à un large éventail d'applications dans lesquelles la transparence optique n'est pas requise, mais où une durabilité extrême, une résistance chimique et une stabilité thermique sont essentielles.

1. Avantages matériels clés

Saphir monocristallin de haute pureté (99,99 % Al₂O₃)

Le tube est fabriqué à partir d'un verre saphir de haute pureté, contrôlé contre les défauts et doté d'excellentes propriétés physiques :

• Dureté Mohs de 9 pour une résistance exceptionnelle à l'abrasion

• Haute résistance à la compression et rigidité structurelle

• Stabilité dimensionnelle exceptionnelle même à des températures élevées

• Inertie chimique totale vis-à-vis des acides, des alcalis et des gaz de procédé de haute pureté

Ces caractéristiques rendent le tube en saphir non poli beaucoup plus durable et stable que les alternatives en quartz, en céramique, en métaux ou en verre.

2. Surface non polie (telle que cultivée) – fonctionnelle et rentable

Le tube saphir EFG non poli conserve lesurface en cristal mat naturel, sans meulage ou polissage optique appliqué. Cela apporte plusieurs avantages techniques :

• Coût de production inférieur– Évite les processus de finition optique coûteux

• Adhérence de surface plus forte– Idéal pour le revêtement, la métallisation ou le collage

• Stress interne réduit– Aucune contrainte post-usinage introduite

• Convient aux rôles structurels et protecteursplutôt qu'une transmission optique

• Traitement secondaire plus facile– Les clients peuvent effectuer un post-polissage uniquement sur les sections critiques si nécessaire

Cela rend le tube non poli particulièrement adapté aux composants de fours, au transport de produits chimiques et aux équipements de traitement des semi-conducteurs.

3. Avantages du processus de croissance EFG

Par rapport aux tubes découpés selon l'axe C, au saphir cultivé en KY ou aux cylindres de saphir usinés, la méthode EFG offre :

• Longues longueurs de tubes continues(jusqu'à 1000 mm ou plus)

• Excellente uniformité de l’épaisseur de paroi

• Concentricité supérieureen raison de la formation simultanée des parois intérieure et extérieure

• Conception géométrique flexible: tubes ronds, carrés, ovales, multi-perçages

• Rendement plus élevé et meilleur rapport coût-performance

Ces avantages font des tubes saphir EFG un choix privilégié pour les clients industriels nécessitant des composants en cristal fiables, cohérents et personnalisables.

4. Haute température et stabilité chimique

La robustesse physique du Sapphire permet au tube de résister :

• >1500°C en milieu oxydant

• >2000°C en atmosphères inertes ou sous vide

• Cyclage thermique rapidesans craquer

• Exposition à long terme à des milieux corrosifs, y compris:

  • Acides chlorhydrique, sulfurique et nitrique

  • Alcalis forts tels que NaOH et KOH

  • Gaz contenant du chlore

  • Atmosphères de plasma et d'ions réactifs

Ce niveau de résistance est inégalé par le quartz, les céramiques techniques ou la plupart des métaux spéciaux.

5. Applications typiques

Grâce à son excellente combinaison de propriétés thermiques, chimiques et mécaniques, le tube saphir EFG non poli est largement utilisé dans :

Équipements semi-conducteurs et optoélectroniques

• Tubes de protection MOCVD/PECVD

• Chambres de réaction à haute température

• Manchons de protection laser et LED

• Composants de pipeline résistants au plasma

Processus industriels à haute température

• Tubes de protection du four

• Composants de blindage des thermocouples

• Canaux de flux de vapeurs et de gaz chimiques

Manipulation de fluides chimiques et corrosifs

• Pipelines résistants aux acides/alcalis

• Transport de fluides de haute pureté

• Systèmes de distribution de gaz comburants

Composants mécaniques et structurels

• Manches et doublures résistantes à l'usure

• Éléments isolants à haute résistance

• Structures de support dans des environnements difficiles

Équipement scientifique et sous vide

• Ports d'observation du système de vide

• Chambres expérimentales résistantes à la corrosion

• Structures de confinement à haute température

6. Spécifications personnalisables

Nous proposons une large gamme d’options de personnalisation :

• Diamètre extérieur (OD) :3 à 80 mm

• Diamètre intérieur (ID) :1 à 70 mm

• Épaisseur de paroi :1 à 10 mm

• Longueur:jusqu'à 1000 mm

• Coupe transversale:rond / carré / ovale / multicanal

• Fin Finition :non poli / meulé / chanfreiné

• État des surfaces :brut (non poli) ou semi-fini

• Orientation des cristaux :orientation EFG standard

Des échantillons d'ingénierie personnalisés et des lots de production de masse sont disponibles.

7. Pourquoi choisir des tubes saphir EFG non polis ?

• Plus économique que les tubes en saphir poli

• Haute intégrité structurelle et longue durée de vie

• Convient aux températures extrêmes et aux environnements corrosifs

• Idéal pour les applications mécaniques, chimiques et de protection

• Compatible avec les processus d'usinage et de revêtement en aval

FAQ – Tube saphir EFG (non poli)

1. Qu'est-ce qu'un tube saphir EFG ?

Un tube saphir EFG est un composant creux en oxyde d'aluminium monocristallin fabriqué selon la méthode Edge-Defined Film-Fed Growth. Cette technique permet au tube de croître directement dans sa forme finale, offrant une excellente stabilité dimensionnelle et une épaisseur de paroi uniforme.

2. Quelle est la différence entre les tubes en saphir non polis et polis ?

• Non poli (à l'état brut) :La surface du tube conserve la texture cristalline mate naturelle, adaptée aux applications mécaniques, chimiques et à haute température.

• Brillant:La surface est rectifiée optiquement et polie pour plus de transparence, utilisée pour les applications optiques ou d'imagerie.
  Les tubes non polis sont nettement plus rentables.

3. Quels sont les avantages d’utiliser du saphir au lieu du quartz ou de la céramique ?

Sapphire offre des prestations supérieures :

• Dureté (Mohs 9)

• Résistance aux hautes températures (>1500°C)

• Résistance chimique aux acides, alcalis, plasma et solvants

• Résistance mécanique et résistance à l'usure

• Longue durée de vie

Il surpasse le quartz et la plupart des céramiques techniques dans les environnements difficiles.

4. Le tube non poli peut-il résister aux environnements à haute température ?

Oui. Les tubes saphir peuvent fonctionner à :

• Sur1500°Cen atmosphère oxydante

• Jusqu'à2000°Cdans des conditions inertes/vide
  Ils présentent également une excellente résistance aux chocs thermiques.
