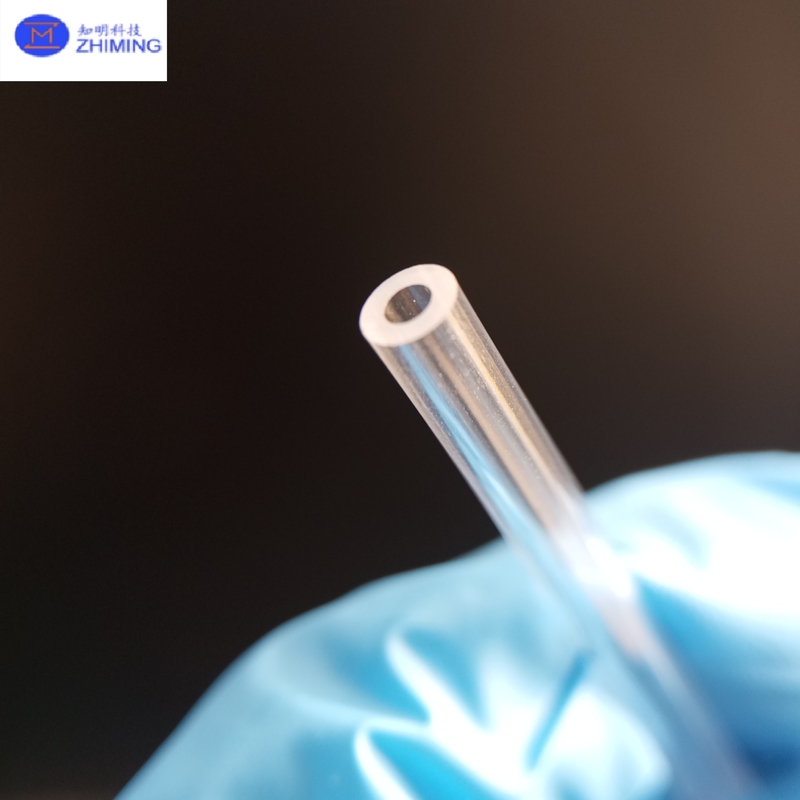

Aperçu des tubes capillaires en saphir

Les tubes capillaires en saphir sont des microtubes creux de précision fabriqués à partir de saphir synthétique monocristallin (Al₂O₃). Ce matériau de pointe est reconnu pour sa dureté exceptionnelle, sa clarté optique et sa résistance aux produits chimiques agressifs. La combinaison de la robustesse mécanique et de la haute tolérance aux changements de température soudains fait des tubes en saphir une solution idéale pour les utilisations scientifiques et industrielles difficiles.

Contrairement aux alternatives en verre ou en céramique, le saphir conserve sa précision dimensionnelle et sa durabilité même lorsqu'il est exposé à des températures supérieures à 1700 °C et à des atmosphères hautement corrosives. Ces propriétés permettent aux capillaires en saphir d'exceller dans les instruments de chimie analytique, les systèmes de fours à haute température et les environnements sous vide.

Les applications typiques vont de la chromatographie et de l'analyse sanguine à la protection des fibres optiques et à la protection des capteurs. La surface interne méticuleusement polie assure un transport fluide en douceur avec un minimum de frottement, réduisant les risques de contamination et permettant des performances de laboratoire fiables.

Avantages et propriétés clés

• Stabilité thermique: Résiste à la chaleur extrême sans déformation ni fissuration.

• Inertie chimique: Maintient son intégrité lorsqu'il est exposé aux acides, aux bases et aux solvants.

• Transmission optique: Transparent des longueurs d'onde UV à IR.

• Résistance mécanique: Résiste aux rayures et à l'abrasion mieux que le quartz ou la céramique.

• Biocompatibilité: Sans danger pour les applications pharmaceutiques, diagnostiques et biomédicales.

Approches de fabrication

Les tubes capillaires en saphir sont produits à l'aide de techniques spécialisées de croissance cristalline et d'usinage:

1. Méthode Kyropoulos (KY)

   • Produit des billettes de saphir en vrac avec une grande uniformité optique.

   • Les tubes sont formés par découpe, perçage par ultrasons/laser et polissage de précision.

   • Le mieux adapté aux applications nécessitant une finition de qualité optique et un contrôle dimensionnel précis.

2. Méthode de croissance à film alimenté par les bords (EFG)

   • Fait croître directement le saphir en formes tubulaires creuses à l'aide d'une filière profilée.

   • Permet d'obtenir des tubes longs et uniformes avec un usinage réduit.

   • Préféré pour la production à l'échelle industrielle où le coût et le débit sont importants.

3. Post-traitement

   • Le meulage, le polissage de l'alésage et le nettoyage aux ultrasons garantissent la qualité finale.

   • Les tubes KY sont souvent utilisés dans les systèmes optiques et médicaux, tandis que les tubes EFG sont courants dans les utilisations thermiques ou structurelles.

Paramètres typiques

Domaines d'application

1. Sciences de la vie et médecine

   • Microfluidique, analyseurs de diagnostic et systèmes de test ADN.

   • Biocompatible, assurant le transport sûr du sang, du sérum et des réactifs.

2. Systèmes optiques et laser

   • Protège les fibres optiques, guide les faisceaux laser et prend en charge les outils spectroscopiques.

   • Transparent des UV aux IR, permettant des performances optiques précises.

3. Traitement des semi-conducteurs

   • Utilisé dans la gravure au plasma, la manipulation des gaz et les systèmes de dépôt.

   • Stable dimensionnellement sous cyclage thermique et chimiquement inerte.

4. Instrumentation analytique et chimique

   • Lignes d'échantillons HPLC, GC et spectroscopie.

   • L'alésage lisse empêche l'adsorption et la contamination dans l'analyse des traces.

5. Aérospatiale et défense

   • Fournit des canaux robustes pour les fluides, l'optique et les capteurs.

   • Conçu pour résister aux vibrations, à l'altitude et aux changements thermiques importants.

FAQ

Q1. De quoi sont faits les tubes capillaires en saphir ?
R : Oxyde d'aluminium (Al₂O₃) monocristallin synthétique, réputé pour sa dureté, son endurance thermique et sa transparence optique.

Q2. Quelles sont les dimensions disponibles ?
R : Les ID standard vont de 0,1 mm à 3 mm, les OD de 0,5 mm à 10 mm ou plus. Des options personnalisées sont disponibles.

Q3. Pourquoi choisir le saphir au lieu du verre ou du quartz ?
R : Le saphir offre une plus grande dureté, une résistance chimique supérieure, une endurance thermique élevée et une durée de vie prolongée.

Q4. Sont-ils adaptés aux applications biomédicales ?
R : Oui, la nature non réactive et biocompatible du saphir le rend adapté aux dispositifs médicaux et aux outils de diagnostic.

Q5. Peuvent-ils être personnalisés ?
R : Oui, les options incluent le diamètre, la longueur, la forme de l'extrémité (conique, évasée) et l'état de surface (poli ou rectifié).

Produits connexes

Tube en saphir EFG double face poli pour systèmes laser et optiques

Tube en saphir de haute pureté avec une résistance extrême à la chaleur 99 995 % Longueur 1-1500 mm Technologie EFG
