Tubes capillaires en saphir à haute pression Microstructures creuses de haute précision Fabriquées
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ZMSH |
| Numéro de modèle: | tube de saphir |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 |
|---|---|
| Prix: | 20USD |
| Détails d'emballage: | cartons sur mesure |
| Délai de livraison: | 2 à 4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | par cas |
|
Détail Infomation |
|||
| Inner Diameter (ID): | Down to 0.1 mm | Outer Diameter (OD): | Down to 0.2 mm |
|---|---|---|---|
| Wall Thickness: | Down to 0.1 mm | Melting Point: | 2030°C |
| Dimension Tolerance: | ±0.005 mm | Concentricity: | ±0.05 mm |
| Mettre en évidence: | Tubes capillaires en saphir fabriqués,Tubes capillaires en saphir à haute pression |
||
Description de produit

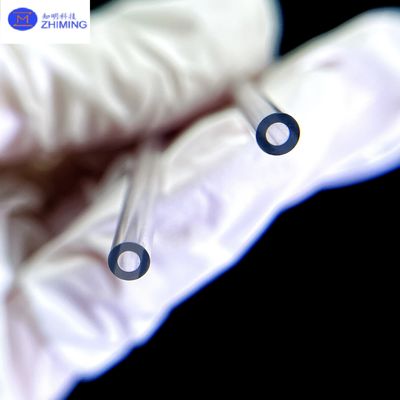

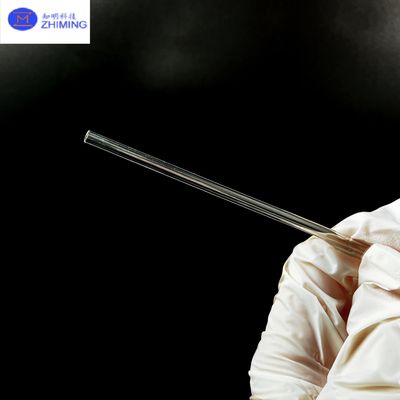

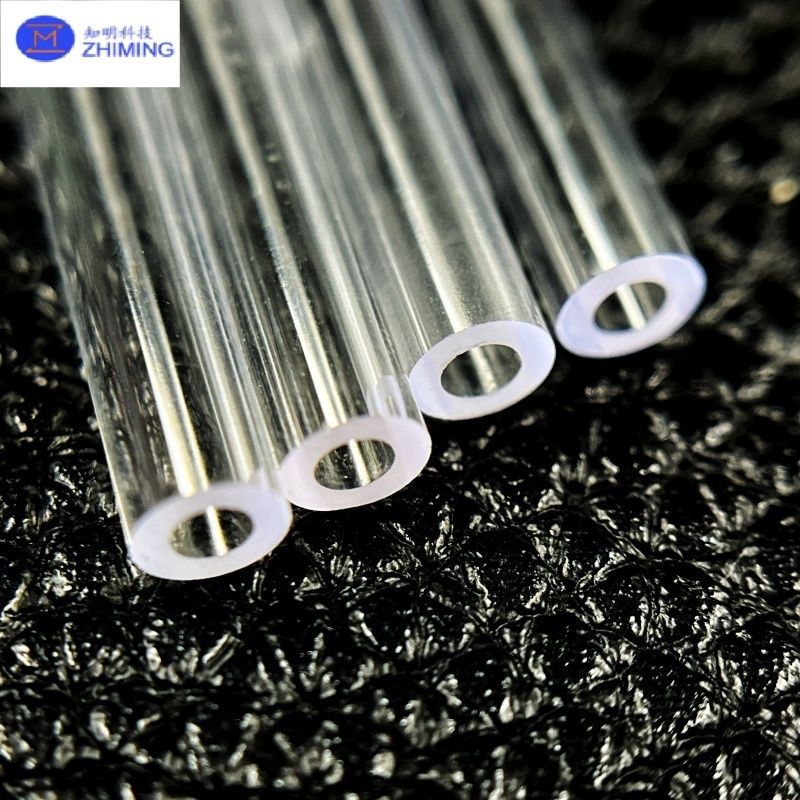

Introduction des tubes capillaires au saphir
Les tubes capillaires en saphir sont des microstructures creuses de haute précision fabriquées à partir de saphir monocristallin synthétique (Al2O3), réputées pour leur extrême dureté (Mohs 9), leur excellente stabilité thermique,Ces tubes sont disponibles dans des formats différents.
une large gamme de tailles, y compris les formes droites, coniques ou pliées sur mesure, avec des diamètres internes aussi petits que 0,1 mm et des épaisseurs de paroi aussi faibles que 0,05 mm.Grâce à sa haute résistance structurelle et à sa biocompatibilitéLes tubes capillaires en saphir peuvent résister à des environnements extrêmes où les tubes en verre, quartz ou polymère échoueraient, ce qui les rend idéales pour des applications à haute température, haute pression ou très réactives.
En fonction de l'utilisation finale, la surface interne des tubes capillaires en saphir peut être finement broyée ou polissée optiquement pour répondre aux exigences de douceur fluidique, d'adsorption minimale,ou transmission lumineuse efficaceCes tubes sont largement utilisés dans l'optique laser, le diagnostic médical, le traitement des semi-conducteurs et la chimie analytique, ainsi que dans les systèmes aérospatiaux et pétrochimiques.Comparé aux matériaux capillaires classiques, les tubes capillaires en saphir offrent une durée de vie nettement plus longue, un risque de contamination moindre et des performances supérieures sous contrainte mécanique ou thermique,les rendant un choix privilégié pour les applications critiques en matière de précision et de mission.
Principe de fabricationde tubes capillaires en saphir
La production de tubes capillaires en saphir est basée sur deux techniques principales de croissance des cristaux:Métode de Kyropoulos (KY)et leCroissance alimentée par film (EFG) définie par le bordméthode.
LeMéthode KYcommence par la fusion de l'oxyde d'aluminium de haute pureté dans un creuset et la croissance lente d'unCette boule est ensuite orientée, tranchée et encastrée à l'aide d'outils diamantés ou de forages à ultrasons pour produire un canal creux.Les surfaces extérieures et intérieures sont ensuite broyées et polies pour obtenir une haute qualité de surface et une précision dimensionnelleCette méthode est idéale pour produire des tubes capillaires avec d'excellentes performances optiques et des trous internes ultra-lisses, largement utilisés dans les lasers, le diagnostic médical et l'analyse de précision.
LeMéthode du GEF, d'autre part, permet la croissance directe de tubes de saphir creux à travers un
Dans ce processus, le matériau de saphir fondu est tiré vers le haut par un moule capillaire, formant unBien que la rugosité de la surface puisse être plus élevée par rapport aux tubes cultivés en KY, les tubes EFG nécessitent moins de post-traitement et sont plus rentables pour la production à l'échelle industrielle.Ils sont particulièrement adaptés à des applications techniques telles que l'échantillonnage de gaz., enveloppes de protection ou systèmes de fluides thermiques.
Indépendamment de la méthode de croissance, tous les tubes capillaires en saphir sont soumis à un usinage rigoureux, à un polissage interne, à un nettoyage par ultrasons et à une inspection.Le résultat final est un produit de haute précision dimensionnelle, une excellente qualité des parois intérieures et des performances fiables même dans les environnements les plus extrêmes.
Spécifications du tube capillaire en saphir
| Paramètre | Spécification |
|---|---|
| Diamètre intérieur (ID) | Jusqu'à 0,1 mm |
| Diamètre extérieur (OD) | Réduit à 0,2 mm |
| Épaisseur de paroi | Jusqu'à 0,1 mm |
| Tolérance de dimension | ± 0,005 mm |
| Concentricité | ± 0,05 mm |
| Qualité de la surface | En pleine croissance |
| Plage de transparence | 0.3 μm (UV) à 5 μm (IR) |
| Dureté | Extrêmement dur et résistant aux rayures |
| Point de fusion | 2030°C |
| Conductivité thermique | C' est excellent. |
| Résistance à la chaleur | C' est excellent. |
| Stabilité chimique | Résistance à la corrosion exceptionnelle et élevée |
| Isolement électrique | Propriétés d'isolation électrique exceptionnelles |
| Résistance à la pression | d'une hauteur n'excédant pas 10 mm |
Applicationsde tubes capillaires en saphir
Les tubes capillaires en saphir font confiance dans une variété de domaines de haute technologie en raison de leurs propriétés physiques et chimiques robustes:
-
Diagnostique médicale et biologique
Utilisé dans les puces microfluidiques, les dispositifs de séquençage de l'ADN et les analyseurs de sang.
-
Systèmes laser et optiques
Utilisé comme coussinets optiques, guides de faisceau ou boîtiers de protection pour les fibres optiques.ils permettent une transmission optique stable en spectroscopie, LIDAR, et la photonique.
-
Industrie des semi-conducteurs et électronique
Utilisé pour transporter des gaz ou des liquides dans des chambres à gravure au plasma, des réacteurs à DCV et des systèmes sous vide..
-
Analyse chimique et chromatographie
Des instruments tels que HPLC et GC bénéficient des surfaces internes ultra-lisses des tubes capillaires saphir, qui empêchent l'adsorption de l'échantillon et soutiennent la détection des traces.
-
Aérospatiale et défense
Intégrés dans des systèmes à haute vibration et haute température pour la régulation des fluides, la détection optique ou le blindage protecteur, ils maintiennent l'intégrité structurelle même dans des conditions de fonctionnement difficiles.
-
Énergie et pétrochimie
Convient pour les conduites de fluides haute pression, les systèmes de piles à combustible et l'échantillonnage de gaz corrosifs.
Questions fréquemment poséesde tubes capillaires en saphir
Q1: De quel matériau sont fabriqués les tubes capillaires en saphir?
R: Ils sont faits à 99,99% d'oxyde d'aluminium monocristallin pur (Al2O3), connu sous le nom de saphir, qui est le deuxième plus dur après le diamant.
Q2: Quelle gamme de tailles est disponible pour les diamètres intérieur et extérieur?
R: Les tubes capillaires standard en saphir ont un diamètre intérieur de 0,1 mm à 3,0 mm, avec un diamètre extérieur allant jusqu'à 10 mm ou plus.
Q3: Le trou intérieur peut-il être poli optiquement?
R: Oui. Selon l'application, le trou peut être broyé ou poli optiquement pour réduire le frottement, améliorer la transmission de la lumière ou minimiser l'accumulation de résidus.
Q4: Les tubes capillaires en saphir sont-ils sans danger pour une utilisation biomédicale?
R: Absolument. Ils sont biocompatibles, non toxiques et résistants à toutes les méthodes de stérilisation standard, ce qui les rend idéaux pour les environnements cliniques et de laboratoire.
Q5: Comment les tubes capillaires en saphir sont-ils nettoyés et emballés?
R: Les tubes sont nettoyés à l'aide de méthodes ultrasoniques dans de l'eau désionisée et des solvants, puis emballés dans des récipients compatibles avec les salles blanches pour éviter la contamination.
Q6: Offrez-vous une personnalisation pour des projets spécifiques?
R: Oui. Nous offrons une personnalisation complète en termes de longueur, de diamètre de forage, d'épaisseur de paroi, de finition de surface et même d'extrémités en bride ou en cône basées sur les dessins ou les spécifications du client.
Q7: Quelles industries utilisent le plus les tubes capillaires en saphir?
R: Les utilisateurs les plus courants sont les fabricants de dispositifs médicaux, les intégrateurs de systèmes laser, les usines de semi-conducteurs, les laboratoires de recherche et les fournisseurs d'équipements aérospatiaux.
