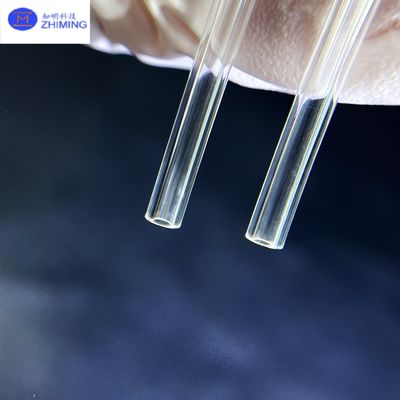

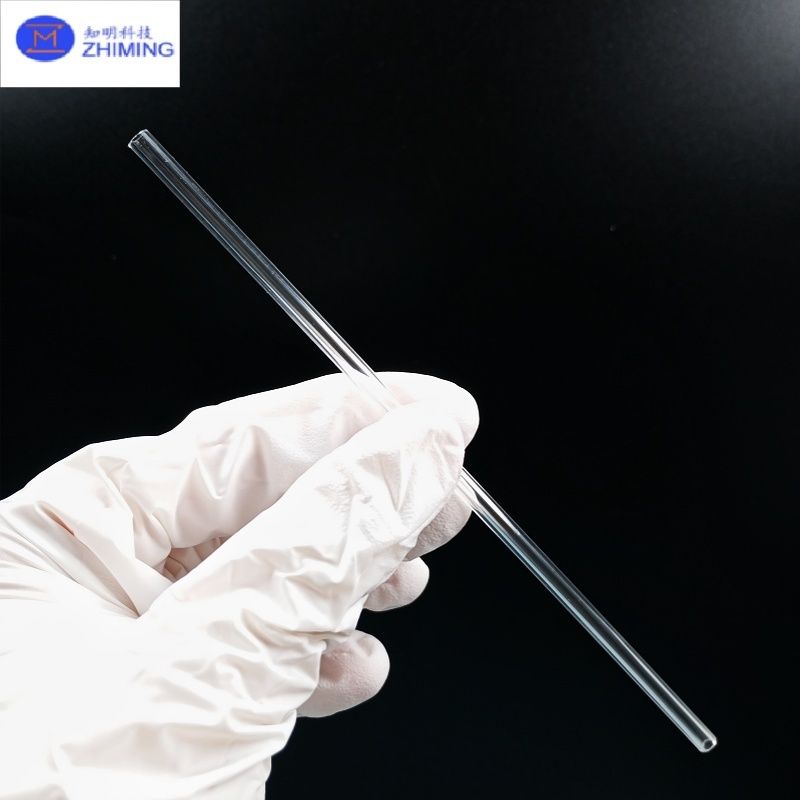

Introduction des tubes capillaires au saphir

Les tubes capillaires en saphir sont des cylindres creux miniatures de haute performance fabriqués à partir de saphir synthétique monocristallin, un matériau réputé pour sa dureté extraordinaire, son inerté chimique,et la transparence optique.Ces capillaires combinent une durabilité mécanique et une résistance supérieure aux chocs thermiques, ce qui les rend indispensables dans des applications scientifiques et industrielles exigeantes.

L'une des caractéristiques les plus intéressantes des capillaires en saphir est leur capacité à maintenir une précision structurelle sous des gradients thermiques intenses et des atmosphères corrosives.À la différence de leurs homologues en verre ou en céramique, les tubes en saphir ne se dégradent pas rapidement, même dans des environnements supérieurs à 1700°C. Cela les rend particulièrement précieux dans les installations de chimie analytique, les fours à haute température, leset systèmes sous vide.

Les domaines d'application courants sont les systèmes chromatographiques, l'analyse sanguine et les boîtiers de protection pour les capteurs délicats ou les fibres optiques.les surfaces internes polies réduisent le frottement du fluide et empêchent la contamination des échantillons, ce qui est essentiel pour obtenir des résultats fiables dans les processus à l'échelle du laboratoire.

En outre, les tubes capillaires en saphir sont privilégiés dans des secteurs de pointe tels que l'aérospatiale, l'analyse spectroscopique,et les instruments basés sur le laser en raison de leur excellente transmission de la lumièreLeur biocompatibilité permet également leur utilisation dans les systèmes d'administration pharmaceutique et les implants médicaux.

Les tubes en saphir peuvent être fabriqués selon des dimensions personnalisées, avec des tolérances de précision pour le diamètre intérieur (ID) et le diamètre extérieur (OD), répondant à un large éventail de spécifications industrielles.D'une longueur n'excédant pas 10 mmLes capillaires en saphir offrent des performances à long terme et une fiabilité inégalée dans des conditions extrêmes.

La fabrication de tubes capillaires en saphir est un procédé hautement spécialisé qui implique une combinaison de la science des matériaux avancée, de l'usinage de précision et du polissage optique.Ces tubes sont fabriqués à partir d'oxyde d'aluminium monocristallin (Al2O3)En raison de sa structure cristalline unique et de ses propriétés physiques, le saphir est une pierre précieuse.Le saphir doit être soigneusement traité en utilisant des techniques adaptées à sa fragilité., des matériaux anisotropes.

Principe de fabrication des tubes capillaires en saphir

Les tubes capillaires en saphir sont fabriqués à l'aide de deux méthodes principales de croissance des cristaux: la méthode Kyropoulos (méthode KY) et la méthode de croissance alimentée par film définie par bord (méthode EFG).Les deux méthodes produisent du saphir monocristallin de haute pureté., mais diffèrent par les caractéristiques du procédé et la géométrie finale du tube.

1. méthode de Kyropoulos (KY)

• La méthode de Kyropoulos est largement utilisée pour faire pousser des boules de saphir cylindriques en vrac avec une excellente clarté optique et un faible stress interne.

• Dans ce processus, la poudre d'Al2O3 de haute pureté est fondue dans un creuset à ~ 2050 °C, et un cristal de graine est lentement tiré en tournant sous des gradients thermiques contrôlés.

• Le cristal de saphir résultant est grand et uniforme, idéal pour l'usinage de précision.

• Les tubes capillaires fabriqués par la méthode KY sont généralement fabriqués par découpe, perçage (ultrasonicité ou laser),et polissage de la tige ou de la dalle pour former un tube creux aux dimensions précises et à une surface interne lisse.

• Cette méthode convient aux applications nécessitant une finition de qualité optique, des tolérances serrées et des géométries personnalisées.

2. Métode EFG (croissance alimentée par pellicule définie par le bord)

• La méthode EFG est utilisée pour produire directement des tubes ou des tiges de saphir avec une forme creuse prédéfinie, ce qui réduit le besoin d'un usinage intensif.

• Une matrice en forme est placée à la surface de fusion, et le saphir en forme de capillaire pousse verticalement lorsque l'Al2O3 fondu est alimenté à travers la matrice par action capillaire.

• Cette méthode permet de produire des tubes plus longs, souvent avec des sections constantes et une perte de matériau minimale.

• Bien que la qualité de la surface ne soit peut-être pas la même que celle des tubes KY cultivés et polis, les tubes capillaires en saphir cultivés par EFG sont idéaux pour les applications industrielles, chimiques et à volume élevé,où l'efficacité des coûts et le débit sont prioritaires.

3. Post-traitement

• Indépendamment de la méthode de croissance, les tubes capillaires en saphir subissent souvent un broyage de précision, un polissage des trous et un nettoyage par ultrasons pour répondre aux exigences finales en matière de dimensions et de qualité de surface.

• Les tubes de méthode KY sont généralement préférés pour les systèmes optiques, médicaux et fluidiques de haute précision, tandis que les tubes de méthode EFG sont préférés pour les utilisations techniques, structurelles ou de transport thermique.

Paramètre du tube capillaire en saphir

Applications des tubes capillaires en saphir

Les tubes capillaires en saphir sont des composants de précision conçus pour fonctionner dans des environnements où les capillaires traditionnels en verre, en plastique ou en céramique échouent.stabilité thermiqueLeur inerté chimique et leur transparence optique les rendent idéales pour des applications de haute performance dans de multiples industries.

1. Biomédical et Sciences de la vie

• Les tubes capillaires en saphir sont utilisés dans les plates-formes microfluidiques, les analyseurs d'ADN et les équipements de diagnostic.
• Leur biocompatibilité et leurs surfaces non réactives garantissent que les fluides biologiques tels que le sang, le sérum ou les réactifs sont transportés sans contamination.
• Le trou intérieur poli des tubes capillaires en saphir permet un débit précis et constant, ce qui est essentiel dans les tests sensibles.

2Systèmes laser et optiques

• Les tubes capillaires en saphir sont largement utilisés dans la protection des fibres optiques, le guidage des faisceaux laser et l'analyse spectroscopique.
• Grâce à leur excellente transmission de l'UV à l'IR, ces tubes maintiennent leur intégrité optique sous l'exposition à la lumière à haute énergie.
• Leur résistance aux rayures et leur précision dimensionnelle assurent des performances à long terme dans des environnements optiques exigeants.

3. Fabrication de semi-conducteurs

• Dans les salles blanches et les systèmes à haute vacuité, les tubes capillaires en saphir sont utilisés pour le transport de gaz, l'écriture au plasma et les lignes de processus CVD.
• Ces tubes restent dimensionnellement stables sous cycle thermique et résistent à la corrosion par des produits chimiques agressifs.
• Les tubes capillaires en saphir sont favorisés pour leur composition de matériau non contaminant, assurant un rendement élevé des plaquettes.

 4Chimique analytique et instrumentation

• Les tubes capillaires de saphir sont utilisés en chromatographie (HPLC, GC), analyse élémentaire et spectrométrie.
• Leurs parois intérieures ultra-lisses et leur résistance chimique permettent un débit d'échantillons précis sans interaction ni rétention.
• Convient pour l'analyse des traces et les systèmes chimiques de haute pureté où même une contamination minime est inacceptable.

5Aérospatiale et Défense

• Dans les avions, les satellites et les systèmes de défense, les tubes capillaires en saphir fournissent des canaux robustes pour la gestion des fluides, la protection des capteurs et la transmission optique des données.
• Ils sont conçus pour résister aux vibrations extrêmes, aux fluctuations de température et aux conditions de haute altitude.
• Les tubes capillaires en saphir contribuent à la miniaturisation et à la fiabilité des composants aérospatiaux.

Tubes capillaires en saphir Questions fréquemment posées (FAQ)

Q1: De quoi sont faits les tubes capillaires en saphir?

A: Je suis désolé.Les tubes capillaires en saphir sont fabriqués à partir d'oxyde d'aluminium synthétique monocristallin (Al2O3), communément appelé saphir.haute stabilité thermique, et la transparence optique à large spectre.

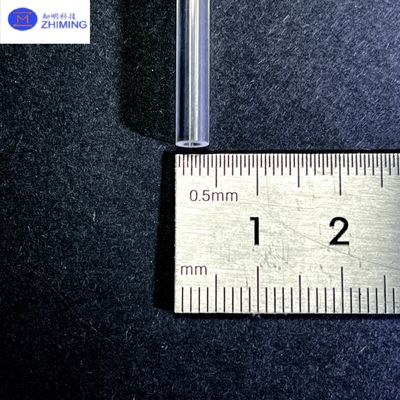

 Q2: Quelle est la plage typique de diamètre intérieur (ID) et de diamètre extérieur (OD) disponible?

A: Je suis désolé.Les tubes capillaires en saphir standard sont disponibles dans une large gamme de tailles.0.1 mm à 3,0 mm, tandis que les diamètres extérieurs peuvent varier de0.5 mm à 10 mmDes dimensions personnalisées sont également disponibles sur demande.

Q3: Quels sont les principaux avantages de l'utilisation de tubes capillaires en saphir par rapport aux capillaires en verre ou en quartz?

A: Je suis désolé.Par rapport au verre ou au quartz, les tubes capillaires Sapphire offrent:

• Dureté et résistance aux rayures plus élevées
• Résistance chimique supérieure aux acides, aux bases et aux solvants
• Durabilité thermique exceptionnelle (pouvant fonctionner à des températures supérieures à 1500 °C)
• Excellente transparence optique de l'UV à l'IR
• Une durée de vie plus longue dans des environnements difficiles

Q4: Les tubes capillaires en saphir sont-ils adaptés aux applications médicales et biologiques?

A: Je suis désolé.Les tubes capillaires saphir sont biocompatibles et non réactifs, ce qui les rend idéales pour les dispositifs médicaux, les systèmes de diagnostic et le transport d'échantillons biologiques.Leur surface interne lisse réduit la rétention de résidus et assure un contrôle précis du fluide.

Q5: Les tubes peuvent-ils être personnalisés en termes de taille, de longueur ou de forme de trous?

A: Je suis désolé.Les tubes capillaires saphir peuvent être personnalisés pour:

• Diamètres internes et externes
• Longueur du tube
• d'une épaisseur n'excédant pas 50 mm
• Finition de surface polissée ou moulée

Nous soutenons à la fois la production standard et hautement personnalisée basée sur vos spécifications de conception.
