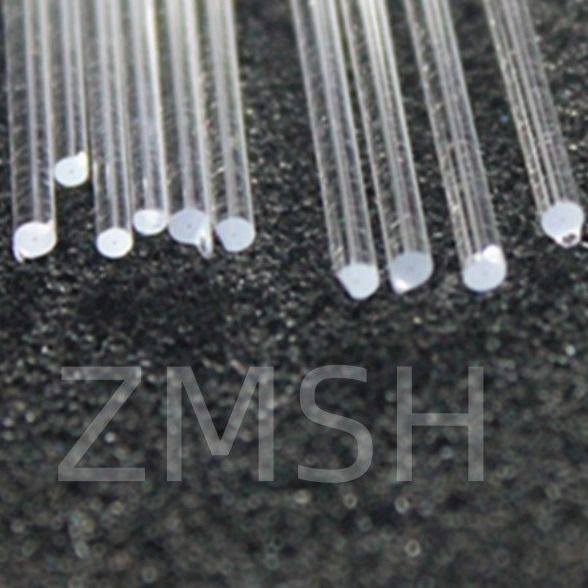

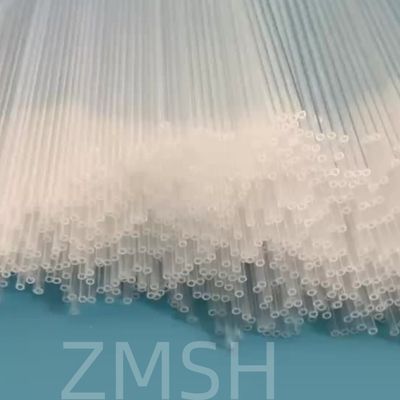

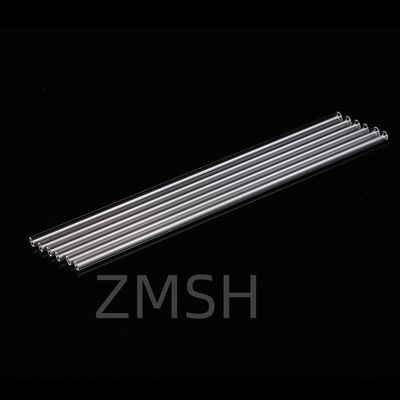

Tubes capillaires de silice fusionné SiO2 semi-conducteur biomédical ultra-fin
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | ZMSH |
| Model Number: | tube |
Conditions de paiement et expédition:
| Minimum Order Quantity: | 2 |
|---|---|
| Prix: | 10 USD |
| Packaging Details: | customize cartons |
| Delivery Time: | 2-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | by case |
|
Détail Infomation |
|||
| Density: | 2.2 g/cm³ | Compressive Strength: | 1100 MPa |
|---|---|---|---|
| Flexural (Bending) Strength: | 67 MPa | Tensile Strength: | 48 MPa |
| Porosity: | 0.14–0.17 | Young’s Modulus: | 7200 MPa |
Description de produit
Tubes capillaires en silice fondue SiO2 ultra-fins pour applications biomédicales et semi-conducteurs
Introduction
Les tubes capillaires en silice fondue sont des tubes creux de précision fabriqués à partir de dioxyde de silicium amorphe de haute pureté (SiO₂). Grâce à leur excellente stabilité thermique, leur résistance chimique et leur transparence optique, ils sont largement utilisés dans l'instrumentation analytique, les dispositifs biomédicaux, la fibre optique et la fabrication de semi-conducteurs.
Ces tubes présentent des diamètres intérieurs (DI) extrêmement petits — allant souvent de quelques microns à plusieurs centaines de microns — avec des tolérances dimensionnelles serrées et des surfaces internes lisses pour faciliter l'écoulement de fluides ou de gaz de haute précision.
Principe de fabrication
Formation du tube
-
Préparation de la préforme: Une grande tige de quartz solide ou une préforme à âme creuse est fabriquée par hydrolyse à la flamme ou CVD.
-
Procédé d'étirage: À l'aide d'un four à haute température (généralement 1800–2200°C), la préforme est progressivement chauffée et étirée en tubes fins dans un environnement contrôlé. La vitesse d'étirage et la température sont strictement régulées pour obtenir des diamètres intérieurs et extérieurs précis.
-
Recuit et nettoyage: Après l'étirage, les tubes sont recuits pour éliminer les contraintes résiduelles et peuvent être nettoyés chimiquement dans des bains d'acide pour éliminer les contaminants de surface.
Personnalisation optionnelle
Les capillaires peuvent être revêtus (par exemple, de polyimide ou de métal) pour une protection mécanique ou une fonctionnalisation. Les extrémités peuvent être évasées, polies ou coupées à des longueurs spécifiques selon les besoins de l'application.
Propriétés physiques, mécaniques et électriques du quartz fondu
| Propriété | Valeur typique |
|---|---|
| Densité | 2,2 g/cm³ |
| Résistance à la compression | 1100 MPa |
| Résistance à la flexion | 67 MPa |
| Résistance à la traction | 48 MPa |
| Porosité | 0,14–0,17 |
| Module de Young | 7200 MPa |
| Module de cisaillement (rigidité) | 31 000 MPa |
| Dureté Mohs | 5,5–6,5 |
| Température maximale d'utilisation à court terme | 1300 °C |
| Point de recuit (détente) | 1280 °C |
| Point de ramollissement | 1780 °C |
| Point de recuit | 1250 °C |
| Chaleur spécifique (20–350 °C) | 670 J/kg·°C |
| Conductivité thermique (à 20 °C) | 1,4 W/m·°C |
| Indice de réfraction | 1,4585 |
| Coefficient de dilatation thermique | 5,5 × 10⁻⁷ cm/cm·°C |
| Plage de température de formage à chaud | 1750–2050 °C |
| Température maximale d'utilisation à long terme | 1100 °C |
| Résistivité électrique | 7 × 10⁷ Ω·cm |
| Résistance diélectrique | 250–400 kV/cm |
| Constante diélectrique (εᵣ) | 3,7–3,9 |
| Facteur d'absorption diélectrique | < 4 × 10⁻⁴ |
| Facteur de perte diélectrique | < 1 × 10⁻⁴ |
Applications
-
Les tubes capillaires de précision en verre ont un large éventail d'applications, notamment la mesure de liquides, la distribution de liquides, les limiteurs de débit, les composants de fibre optique, la technologie laser, l'analyse par diffraction des rayons X et les ensembles de thermocouples (généralement fabriqués en saphir).
-
Administration de médicaments à micro-dose.
-
Tests cliniques ou prélèvement d'échantillons.
-
Tubes capillaires d'hématocrite utilisés pour le prélèvement de sang.
-
Micro-pipettes en verre "marquées" jetables.
-
Micro-pipettes conçues pour une distribution (aliquotage) précise et prédéterminée du volume.
-
Spotters capillaires utilisés pour déposer de petits échantillons sur des plaques TLC (chromatographie sur couche mince).
-
Utilisés comme composant principal dans les dispositifs à fibre optique.
-
Appliqués dans les écoles, les laboratoires industriels et l'industrie alimentaire pour tester le point de fusion des substances solides.
-
Les tubes capillaires de précision sont également utilisés pour fabriquer des électrodes verre-métal, telles que des électrodes verre-platine, des électrodes verre-cuivre, etc.
FAQ
Q1 : Quelle est la différence entre la silice fondue et le quartz ?
R1 : La silice fondue est une forme non cristalline (amorphe) de dioxyde de silicium avec une dilatation thermique extrêmement faible et une grande clarté optique. Le quartz peut faire référence au SiO₂ cristallin naturel ou au quartz synthétique ; la silice fondue offre généralement une pureté plus élevée et une meilleure résistance aux chocs thermiques.
Q2 : Quel est le plus petit diamètre intérieur disponible pour les tubes capillaires ?
A2 : Les capillaires en silice fondue disponibles dans le commerce peuvent avoir des diamètres intérieurs aussi petits que 5–10 microns. La fabrication personnalisée peut permettre des tailles encore plus petites sous un contrôle de qualité strict.
Q3 : Les capillaires en silice fondue peuvent-ils être autoclavés ou stérilisés ?
A3 : Oui. La silice fondue est très résistante aux températures élevées et peut être stérilisée à l'aide d'un autoclave, d'une chaleur sèche ou d'une stérilisation chimique sans dégradation.
