Polissage à double face EFG pour tubes en saphir pour les systèmes laser et optiques

Polissage à double face EFG pour tubes en saphir pour les systèmes laser et optiques

Résumé

Les tubes en saphir fabriqués selon la méthode EFG (Edge-defined Film-fed Growth) et poli sur les deux extrémités sont en train de devenir un composant clé des systèmes laser et optiques avancés.Réputés pour leur exceptionnelle durabilitéLes tubes en saphir EFG sont de plus en plus utilisés par les ingénieurs et les concepteurs qui ont besoin de matériaux transparents de haute performance.Ces tubes offrent une combinaison unique de dureté mécaniqueLa plupart des appareils sont conçus pour être utilisés dans des applications allant des lasers à haute puissance aux chambres de traitement des semi-conducteurs.nous explorons les caractéristiques déterminantes, les avantages et les utilisations réelles des tubes de saphir EFG poli à double face.

Les propriétés du tube de saphir

Le saphir (oxyde d'aluminium monocristallin, Al2O3) est l'un des matériaux les plus durs et les plus stables chimiquement disponibles pour les composants optiques.Lorsqu'il est fabriqué en tube selon la méthode EFG, puis poli à double extrémité, il acquiert un ensemble de propriétés particulièrement adaptées aux applications industrielles et scientifiques de haute précision.


1Dureté exceptionnelle

Le saphir occupe le 9e rang sur l'échelle de dureté de Mohs, juste derrière le diamant.Cette extrême dureté garantit que les tubes en saphir sont résistants aux rayures et conservent leur intégrité de surface même sous l'usure mécanique..


2. Haute transparence optique

Les tubes en saphir EFG offrent une excellente transmission dans une large plage spectrale, allant de l'ultraviolet profond (environ 150 nm) à l'infrarouge moyen (jusqu'à 5,5 μm).Cette clarté à large spectre les rend adaptés à diverses applications optiques et laser.


3Résistance à haute température

Le saphir peut résister à des températures allant jusqu'à 2000 °C dans un environnement vide, ce qui en fait l'un des meilleurs matériaux pour les systèmes laser et optiques à haute température.


4Excellente stabilité chimique

Le saphir est chimiquement inerte et résiste à la corrosion par la plupart des acides, des alcalis et des solvants, y compris l'acide fluorhydrique et les environnements plasmatiques.C'est pourquoi c'est un choix de choix dans la fabrication de semi-conducteurs.


5Conductivité thermique supérieure

Comparé à la plupart des verres optiques, le saphir a une meilleure conductivité thermique, assurant une dissipation de chaleur efficace dans les systèmes à haute puissance.


6. Polissage de surface optique (à double face)

Le polissage à double face améliore à la fois la clarté et la planéité, réduit la dispersion et permet une intégration précise avec les systèmes d'étanchéité ou de collage.Il améliore également le seuil de dommages induits par le laser (LIDT) pour les optiques de haute puissance.


Applications des tubes en saphir

Le mélange unique de propriétés optiques et mécaniques donne aux tubes en saphir un avantage dans une gamme d'industries.

1Systèmes laser


Les tubes en saphir EFG sont utilisés dans les systèmes de livraison de faisceaux laser, en particulier pour les lasers à haute puissance tels que les lasers à fibre, les lasers à CO2 et les lasers à état solide.Leur transparence et leur résistance aux dommages permettent une transmission stable et précise du faisceau dans des environnements d'exploitation difficiles.

• Fenêtres de protection: Dans les systèmes de soudage ou de découpe au laser, les tubes en saphir peuvent servir de coques de protection pour les lentilles et les capteurs.

• Canaux de refroidissement: dans les systèmes laser à diodes, ils peuvent servir de conduits transparents pour le flux de liquide de refroidissement, combinant la surveillance optique avec la régulation thermique.


2- Instruments optiques


Les tubes en saphir sont souvent utilisés dans des installations optiques de haute précision nécessitant une stabilité et une clarté à long terme en cas de stress environnemental.

• Spectroscopie et détection: ces tubes sont idéaux dans les spectromètres Raman ou les systèmes de détection de fluorescence où une grande clarté optique est essentielle.

• Fibre optique et guides lumineux: Les tubes de saphir poli peuvent servir de tubes lumineux dans les ensembles de fibres optiques ou de coques d'alignement pour les connecteurs optiques.


3. Équipement de semi-conducteurs


L'industrie des semi-conducteurs exige des matériaux qui résistent aux gaz réactifs et aux températures élevées.

• Chambres de réacteur CVD/MOCVD: en tant que composants de plasma, elles résistent à la gravure et à la production de particules.

• Fenêtres d'observation: les tubes en saphir EFG servent de lunettes de vue transparentes pour la surveillance visuelle à l'intérieur des chambres à vide.


4. Médecine et sciences de la vie


Dans les sciences de la vie, la biocompatibilité et les propriétés optiques du saphir le rendent adapté à des dispositifs spécialisés:

• Les cellules de flux en HPLC: les tubes en saphir sont utilisés dans la chromatographie liquide à haute pression où la résistance chimique et la transparence sont cruciales.

• Instruments endoscopiques: leur résistance aux rayures et leur clarté permettent des images haute définition dans le diagnostic médical.


5Aérospatiale et Défense


Les tubes en saphir sont utilisés dans des environnements aérospatiaux difficiles, tels que:

• Domes optiques de missiles: en raison de leur résistance et de leur résistance thermique.

• Protection des capteurs: pour protéger les capteurs optiques contre le sable, le vent et les chocs thermiques.




Des photos réelles du produit et des informations sur la fabrication

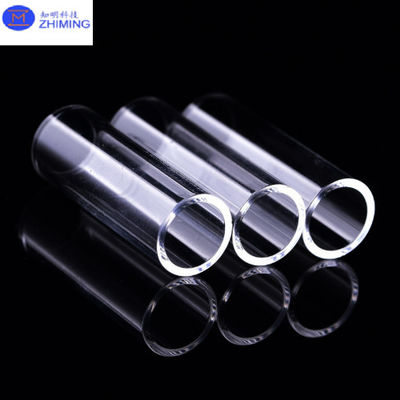

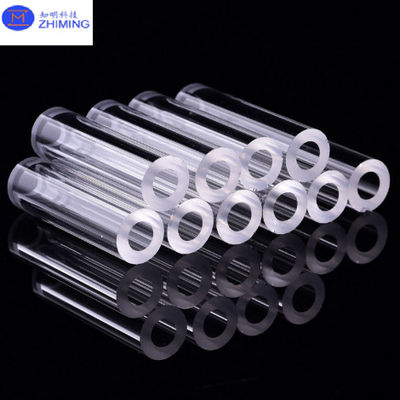

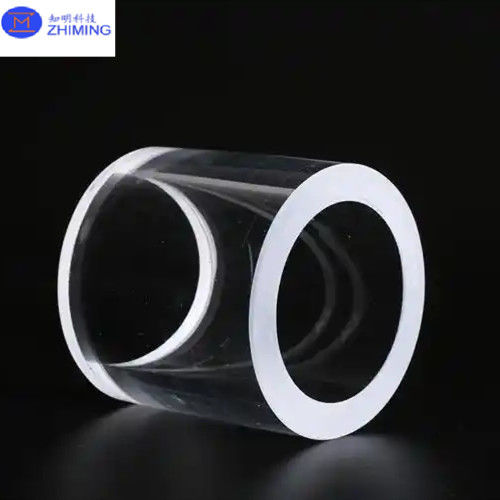

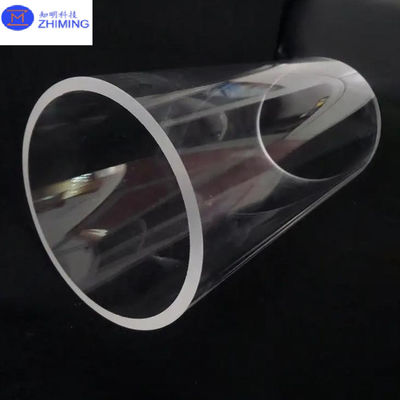

Sur l'image ci-dessus, vous pouvez voir une série de tubes de saphir EFG de haute pureté qui ont été polies aux normes optiques aux deux extrémités.



Les tubes montrent:


• Parfaite symétrie cylindrique: assure une propagation constante du faisceau et un ajustement mécanique.

• Diamètres internes et externes uniformes: permet un alignement précis dans les ensembles optiques ou les récipients sous pression.

• Clarté cristalline: soulignant la qualité de la matière première et de la technique de polissage.


Options de personnalisation:


• Diamètre extérieur: généralement de 3 mm à 100 mm.

• Épaisseur de paroi: de 0,5 mm à 10 mm.

• Longueur: jusqu'à 300 mm ou plus sur demande.

• Orientation: aléatoire ou spécifiée (axe C, axe A, etc.) pour les applications sensibles à la birefringence.


Grade de polissage:


• jusqu'à une rugosité de surface Ra ≤ 0,3 μm.

• Le vernis optique sur les deux faces assure une dispersion minimale de la lumière.



Pourquoi choisir des tubes en saphir à double polissage EFG?


La méthode EFG permet la croissance directe de tubes creux, éliminant les déchets et permettant un contrôle plus strict des dimensions.Cette approche de fabrication garantit des pièces de haute performance avec:

• Efficacité en termes de coûts pour la production de masse.


• Répétabilité pour une intégration systématique cohérente.


• Longévité même dans les environnements les plus difficiles.



Comparé aux tubes traditionnels en verre ou en quartz,Le saphir est non seulement plus résistant et plus durable, mais il possède également des propriétés optiques et thermiques supérieures qui justifient son utilisation dans des applications critiques..



Conclusion

Les tubes en saphir EFG avec polissage à double face représentent le sommet de l'ingénierie des matériaux pour les applications laser et optiques modernes.résistance thermique, et la stabilité chimique les rend indispensables dans les industries où la précision, les performances et la durabilité sont primordiales.construction d'instruments scientifiques sensibles, ou composants d'ingénierie pour les environnements aérospatiaux, les tubes en saphir sont un choix fiable et prospectif.

Pour les tailles personnalisées, les options de revêtement et les prix en vrac, n'hésitez pas à contacter notre équipe de vente technique.


Questions et réponses

Q: Qu'est-ce qu'un tube en saphir et à quoi sert-il?


A: Je suis désolé.Un tube en saphir est un composant cylindrique fabriqué à partir de saphir synthétique (oxyde d'aluminium monocristallin, Al2O3), connu pour sa dureté exceptionnelle, sa clarté optique élevée,et résistance à la chaleur et aux produits chimiquesLes tubes en saphir sont couramment utilisés dans les systèmes laser, les instruments optiques, les équipements de traitement des semi-conducteurs et les dispositifs médicaux.ainsi que leur durabilité dans des environnements extrêmes, les rendant idéales pour des applications de haute précision et de haute contrainte.
