Analyse du revêtement optique pour les lentilles de systèmes laser à haute puissance
Dans les systèmes laser à haute puissance (tels que les dispositifs de fusion nucléaire laser, les machines industrielles de traitement laser et les lasers ultra-rapides scientifiques ultra-intenses),Les lentilles optiques servent non seulement de guides pour la trajectoire de la lumière mais aussi de nœuds critiques pour la transmission d'énergieLes surfaces non recouvertes des lentilles peuvent réfléchir une partie importante de l'énergie et absorber l'énergie laser, entraînant un chauffage qui provoque des effets de lentille thermique et même des dommages permanents.Les revêtements optiques de haute performance sont la garantie principale pour la stabilité, le fonctionnement efficace et sûr des systèmes laser à haute puissance.
I. Substrats de lentilles optiques: sélection quantitative des principaux paramètres de performance
Les performances du revêtement sont inséparables des propriétés du substrat. Le substrat détermine non seulement le point de départ du revêtement, mais aussi ses caractéristiques thermodynamiques, optiques,et les propriétés mécaniques sont également la base pour savoir si l'ensemble du composant peut résister à des charges de grande puissanceLa sélection d'un substrat nécessite une prise en compte quantitative des paramètres de base suivants:
Propriétés optiques:L'indice de réfraction et le coefficient d'absorption sont les points de départ pour la conception de la pile de revêtement et l'évaluation de la charge thermique.10−3 cm−1) peut produire des effets thermiques significatifs à haute puissance.
Je suis désolée.Propriétés thermodynamiques:La conductivité thermique détermine le taux de dissipation thermique et le coefficient d'expansion thermique (CTE) affecte l'ampleur du stress thermique.Le décalage entre le CTE du substrat et la couche de revêtement est une cause principale de défaillance..
Je suis désolée.Propriétés mécaniques:La dureté et le module d'élasticité affectent la difficulté de traitement et la durabilité environnementale.

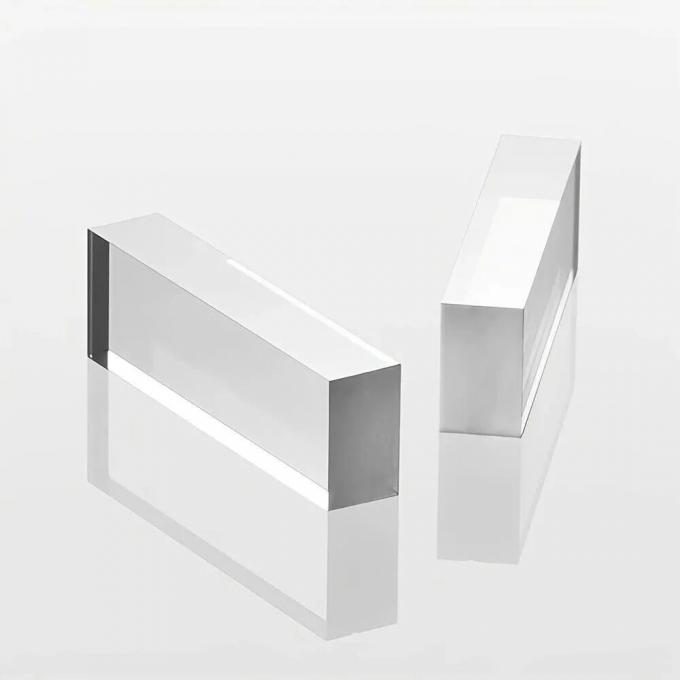

Vitres au quartz
Je suis désolée.Les matériaux de substrat laser à haute puissance courants comprennent:

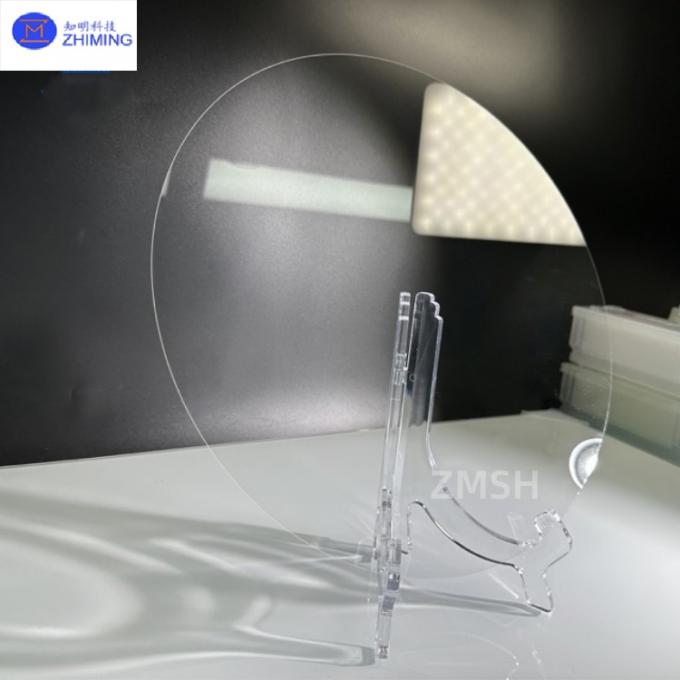

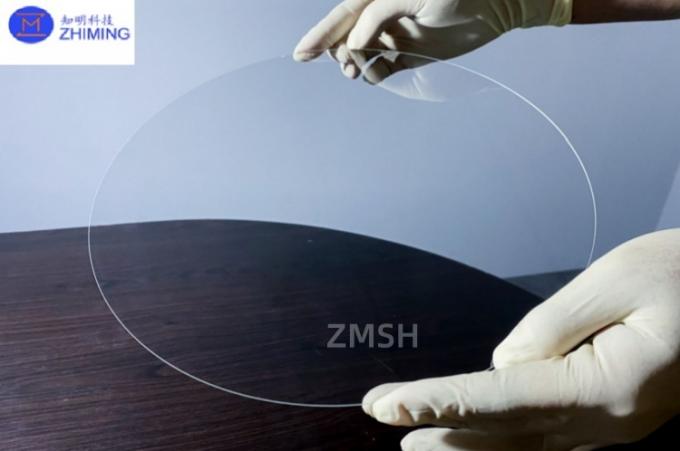

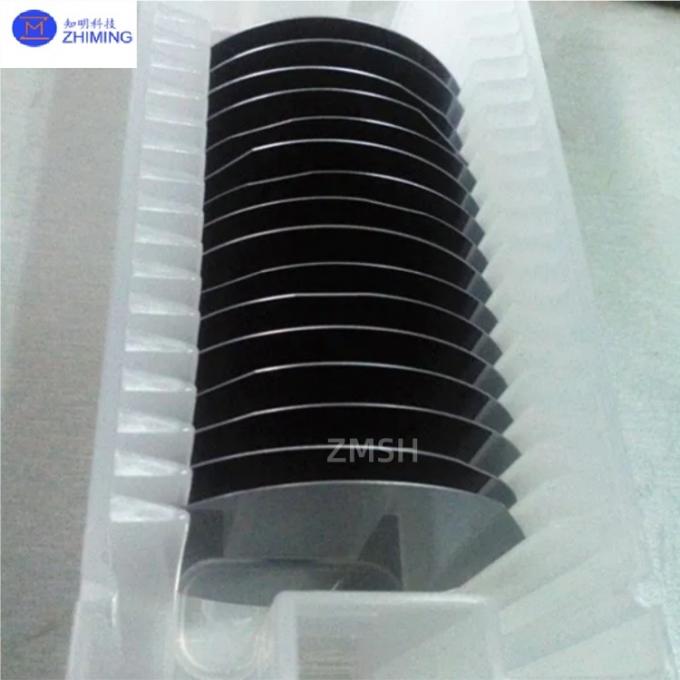

ZMSH Waffles de quartz fondu
Je suis désolée."Télécommunications" pour les appareils de télécommunications électroniques, y compris les appareils de télécommunications électroniques:Moins coûteux, souvent utilisé dans les scénarios de puissance moyenne à faible, mais moins conducteur thermique et CTE plus élevé.
Je suis désolée.

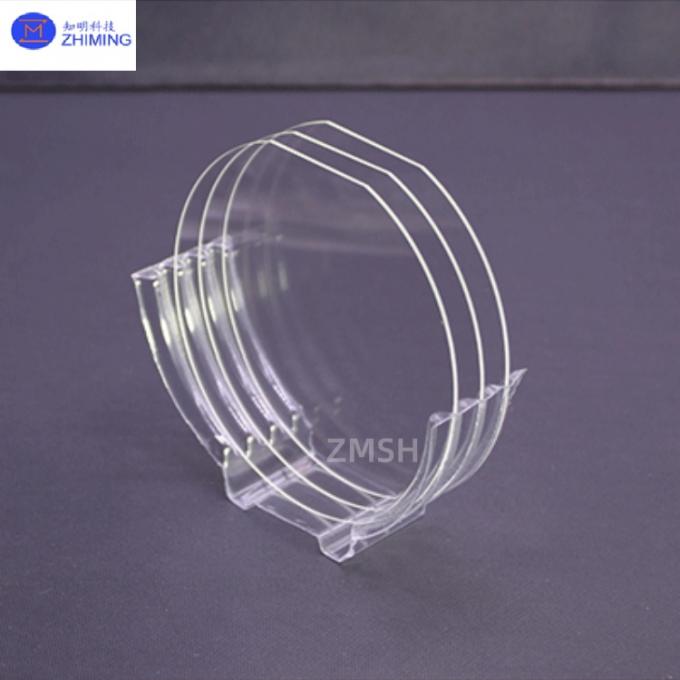

ZMSH Waffles en verre à haute teneur en borosilicate
Matériaux cristallins:Par exemple, le silicium (Si), le germanium (Ge) (pour les IR moyen à lointain), le saphir (dureté extrêmement élevée pour les environnements extrêmes), le CaF2/MgF2 (pour les UV profonds).
Comparaison des paramètres clés pour les substrats laser à haute puissance courants (@1064nm) :
| Matériel | Indice de réfraction @1064nm | Le nombre d'étoiles est calculé en fonction de l'échantillon. | Conductivité thermique (W/m·K) | Coefficient d'absorption (cm−1) | Application typique et notes |
| Je suis désolée.Silice fusionnée.Je suis désolée. | - Une.45 | 5.5 | 1.38 | < 5 × 10−4 | Pour la plupart des applications à haute puissance, de UV à NIR, excellente stabilité thermique. |
| Je suis désolée.BK7?Je suis désolée. | - Une.51 | 71 | 1.1 | ~1 × 10−3 | Pour une puissance moyenne et faible, mauvaise performance thermique, lentille thermique importante. |
| Je suis désolée.Silice synthétique.Je suis désolée. | - Une.45 | 5.5 | 1.38 | < 2 × 10−4 | Pureur ultra-haute, impuretés métalliques très faibles (< 1 ppm), LIDT 20-30% plus élevé que la silice fondue ordinaire. |
| Je suis désolée.Le silicium (Si) Je suis désolée. | - Il y en a trois.55 | 26 | 149 | N/A | La conductivité thermique élevée est l'un des principaux avantages. |
| Je suis désolée.Le saphir (Al2O3) Je suis désolée. | - Une.76 | 58 | 27.5 | Très bas | Dureté extrêmement élevée et bonne conductivité thermique, pour les environnements difficiles, UV, lumière visible. |
Interprétation des données:
Calcul de lentille thermique:Pour un laser à ondes continues de 100 W, the thermal distortion generated in a BK7 substrate with an absorption coefficient of 1×10⁻³ cm⁻¹ can be several times greater than in a fused silica substrate with an absorption coefficient of 5×10⁻⁴ cm⁻¹.
Je suis désolée.Analyse de la contrainte thermique:La différence de CTE affecte directement la contrainte thermique à l'interface revêtement-substrate. Le déséquilibre de CTE est la principale cause de fissuration ou de délamination du revêtement en cas de cycle thermique à haute puissance.
seuil endommagé par laser
II. Indicateurs quantitatifs des besoins en revêtements
1. seuil de dommages induits par laser (LIDT):
Norme de mesure:Il est conforme à la norme ISO 21254.
Niveaux de performance:
Couche conventionnelle d'évaporation du faisceau E: ~ 5 à 15 J/cm2 (impulsion de nanoseconde, 1064 nm)
Couche de dépôt assisté par ions (IAD): ~15-25 J/cm2
"Propulseurs de détecteurs de gaz" sont des systèmes de détecteurs de gaz utilisés pour la production de détecteurs de gaz.
Les pertes d'absorption et de dispersion:
Absorption:Les revêtements IBS haut de gamme nécessitent une perte d'absorption de masse < 5 ppm (0.0005%), une perte d'absorption de surface < 1 ppm.
Dispersion:Mesurée à l'aide de la scatterométrie intégrée, la dispersion intégrée totale (TIS) doit être inférieure à 50 ppm.
3- Précision des performances spectrales:
Je suis désolée.un revêtement à haute réflectivité (HR):Réflectance R > 99,95% à la longueur d'onde centrale, le niveau supérieur nécessite R > 99,99%.

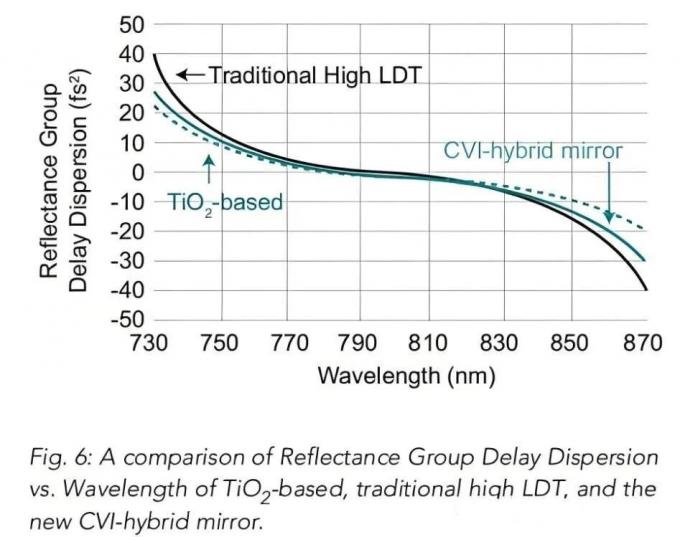

Je suis désolée.un revêtement anti-réflexion (AR):Pour les revêtements AR à large bande utilisés dans les applications laser ultra rapides, R < 0.5% sont nécessaires sur une bande passante de centaines de nanomètres.

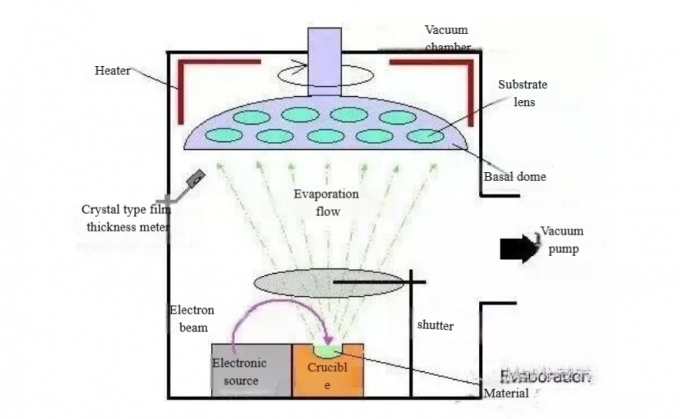

Couche d'évaporation par faisceau d'électrons

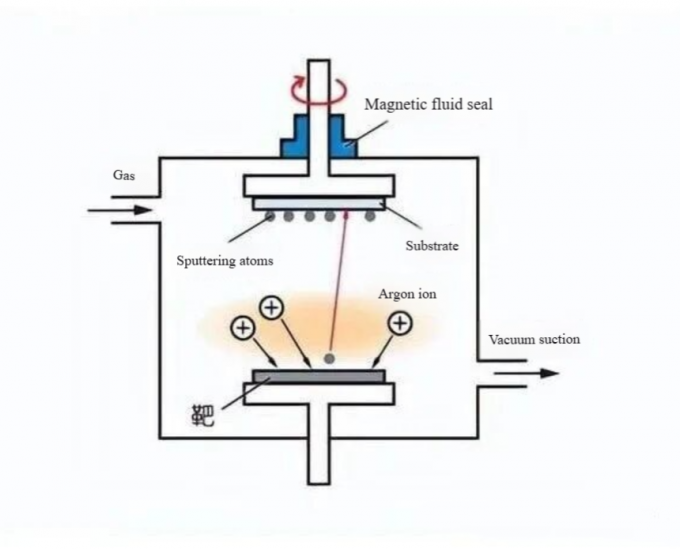

III. Processus de revêtement et comparaison des paramètres de base
Comparaison des paramètres du procédé de revêtement:
| Paramètre | Évaporation du faisceau d'électrons (faisceau E) | Dépôt assisté par ions (DIA) | Sputtering par faisceau ionique (IBS) |
| Je suis désolée.Taux de dépôt Je suis désolée. | Rapide (0,5 à 5 nm/s) | Moyenne (0,2 à 2 nm/s) | Lente (0,01 à 0,1 nm/s) |
| Je suis désolée.Température du substrat Je suis désolée. | Haute (200 à 350 °C) | Moyenne (100 à 300 °C) | Faible (< 100 °C) |
| Je suis désolée.Densité de revêtement Je suis désolée. | Relativement faible (poreux, ~ 80-95% de densité en vrac) | Densité élevée (> 95%) | Très élevée (près de 100% de densité en vrac) |
| Je suis désolée.Roughness de surface Je suis désolée. | Plus élevé (~1-2 nm RMS) | Faible (~0,5-1 nm RMS) | Très faible (< 0,3 nm RMS) |
| Je suis désolée.Contrôle du stress Je suis désolée. | Tensions de traction typiques | Réglable (tensions de compression ou de traction) | Tension de compression généralement contrôlable |
| Je suis désolée.LIDT typiqueJe suis désolée. | Faible à moyen | Moyen à élevé | Très élevé |
Sélection des processus basés sur les données:
Sélectionnez IBS:Lorsque les exigences du système exigent une LIDT > 25 J/cm2 et une absorption < 10 ppm, le SII est le seul choix.
Sélectionnez IAD:Lorsque le budget est limité, mais que la LIDT dans la plage de 15-20 J/cm2 est requise, l'IAD est la solution la plus rentable.
Je suis désolée.Choisissez le faisceau E:Principalement utilisé pour les lasers à énergie avec des exigences de seuil de dommages bas ou de prototypage préliminaire.
IV. Vérification quantitative de la conformité des revêtements
Je suis désolée.
1. Épreuves de détection de la lumière (ISO 21254):
Méthode:Utilise une méthode 1 contre 1, irradiant plusieurs sites à l'intérieur du point de rayon d'essai, chaque site une seule fois.
Analyse des donnéesLa courbe de probabilité de dommage est ajustée par régression linéaire; la valeur de densité d'énergie correspondant à 0% de probabilité de dommage est définie comme la LIDT.
Je suis désolée.Taille du point de rayon: En règle générale, 200 à 1000 μm doivent être mesurés avec précision pour calculer la densité d'énergie.
2. Mesure de l'absorption:
Je suis désolée.Calorimétrie au laser:Mesure directement la hausse de température d'un échantillon absorbant l'énergie laser.
Je suis désolée.Technique de lentille thermique de surface:Extrêmement sensible, peut distinguer entre l'absorption en vrac et la surface.

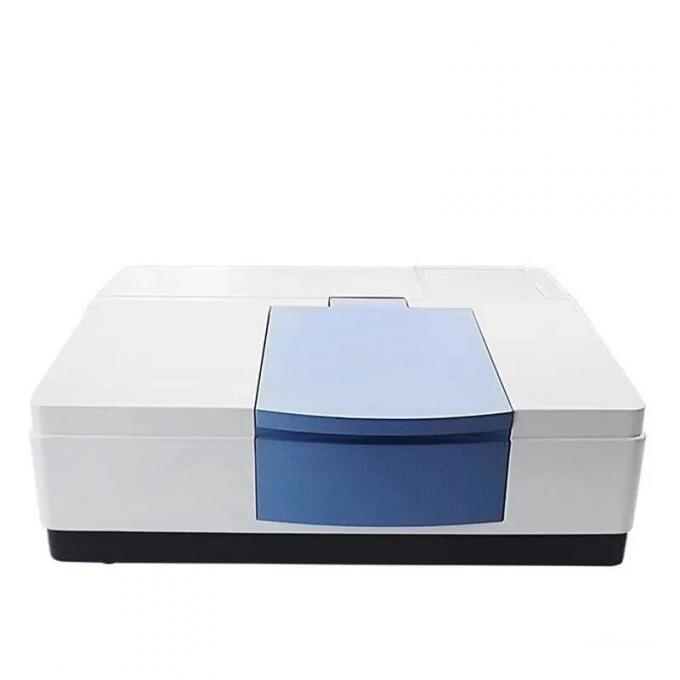

Spéctrophotomètre
3Performance spectrale:
Le spectrophotomètre:Une précision allant jusqu'à ± 0,05%, utilisée pour mesurer la réflectance/transmittance (R/T).
Je suis désolée.Interféromètre de lumière blanche:Utilisé pour mesurer l'épaisseur du revêtement et la morphologie de la surface; la précision du contrôle de l'épaisseur peut atteindre < 0,1%.

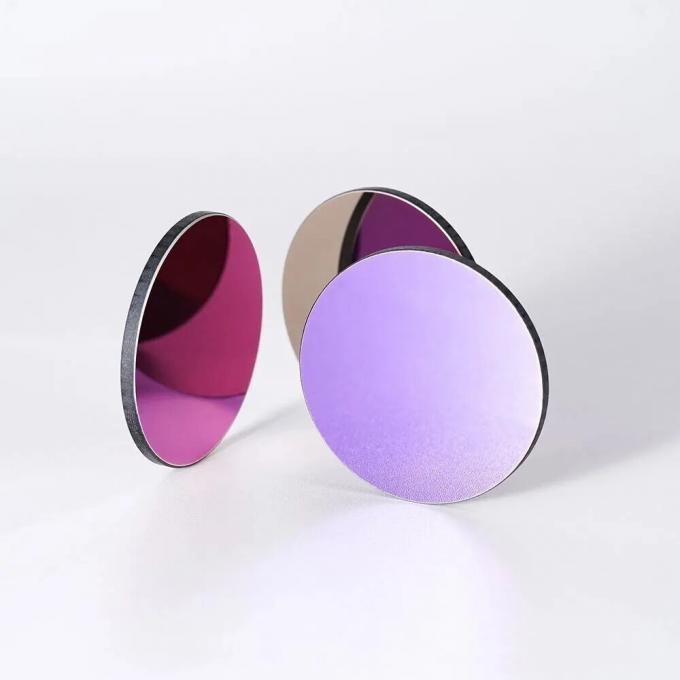

NBP1064 Filtre laser à bande étroite
V. Description quantitative des défis
1Amélioration du champ électrique dû à des défauts:Un défaut nodular de 100 nm de hauteur peut entraîner une augmentation locale du champ électrique laser d'un facteur 2-3 par rapport à la zone normale.Compte tenu de la relation carrée inverse entre le seuil de dommages et l'intensité du champ électrique, le LIDT à ce stade tombe à 1/4 à 1/9 de la zone normale.
2Quantification des défis de la gestion thermique:En supposant qu'un laser à ondes continues de 10 kW soit réfléchi par un miroir, même avec un taux d'absorption de seulement 5 ppm, 50 mW de puissance seront absorbés.Il crée un gradient de température (ΔT) dans le composant optique et une déformation thermique correspondante (différence de trajectoire optique)L'OPD peut être calculé comme suit: OPD = (dn/dT + α(n-1)) * ΔT * t, où dn/dT est le coefficient thermo-optique, α est le coefficient de dilatation thermique et t est l'épaisseur.Cette déformation dégrade gravement la qualité du faisceau (augmente le facteur M2).
3Les effets non linéaires des lasers ultra rapides:Le seuil de dommages du laser femtoseconde est proportionnel à la racine carrée de la largeur de l'impulsion (~√τ)..4 J/cm2 sous une impulsion de 100 fs (bien que le mécanisme réel soit plus complexe, impliquant l'absorption multiphotonique).
